Ingeteam Energy, S.A.
5. Installation
Avant de procéder à l'installation de l'appareil, il faudra retirer son emballage en prenant garde à ne pas endommager
l'enveloppe.
Il faudra vérifier l'absence d'humidité à l'intérieur de l'emballage. En cas de signes d'humidité, l'appareil ne devra pas
être installé avant d'avoir entièrement séché.
Toutes les opérations d'installation devront être conformes à la réglementation en vigueur.
5.1. Exigences générales d'installation
La ventilation et l'espace de travail devront être adéquats pour les travaux de maintenance conformément à la règle-
mentation en vigueur.
Les dispositifs extérieurs de connexion doivent être adéquats et suffisamment proches comme stipulé dans la règle-
mentation en vigueur.
Les câbles de raccordement devront être de calibre adapté à l'intensité maximale.
Veillez à ce qu'aucun élément extérieur ne se trouve à proximité des entrées et sorties d'air pouvant empêcher la
bonne ventilation de l'appareil.

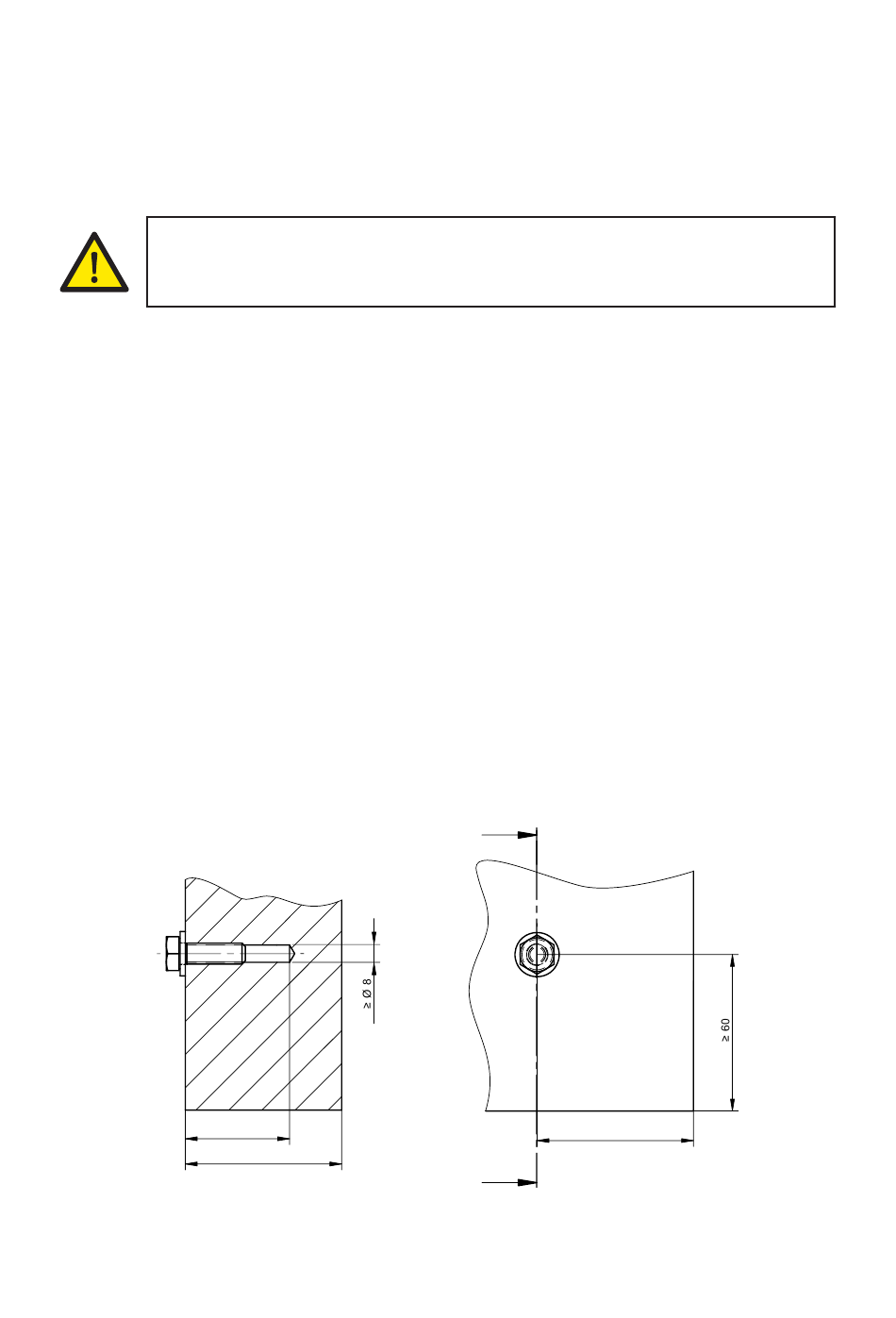

5.2. Fixation de l'appareil
Le Kit 1000 VDC Kit dispose d'un système de fixation composé d'un onglet dans la partie supérieure qui repose sur
un support boulonné au mur d'appui. La partie inférieure doit être vissée directement au mur.
Veuillez suivre les recommandations suivantes :
•
Distance minimale entre le centre du forage de la surface et les bords : 60 mm.
•
Diamètre de la mèche utilisée pour le forage pratiqué dans la surface : 8 mm.
•
Profondeur minimale du forage pratiqué : 40 mm.
•
Épaisseur minimale de la superficie : 100 mm.
•
Couple de serrage : 24 Nm.
•
Profondeur minimale de la vis d'ancrage : 25 mm.
≥ 40
18
A-A
≥ 100
A
≥ 60
A
Manuel d'installation
AAV2002IKV01
