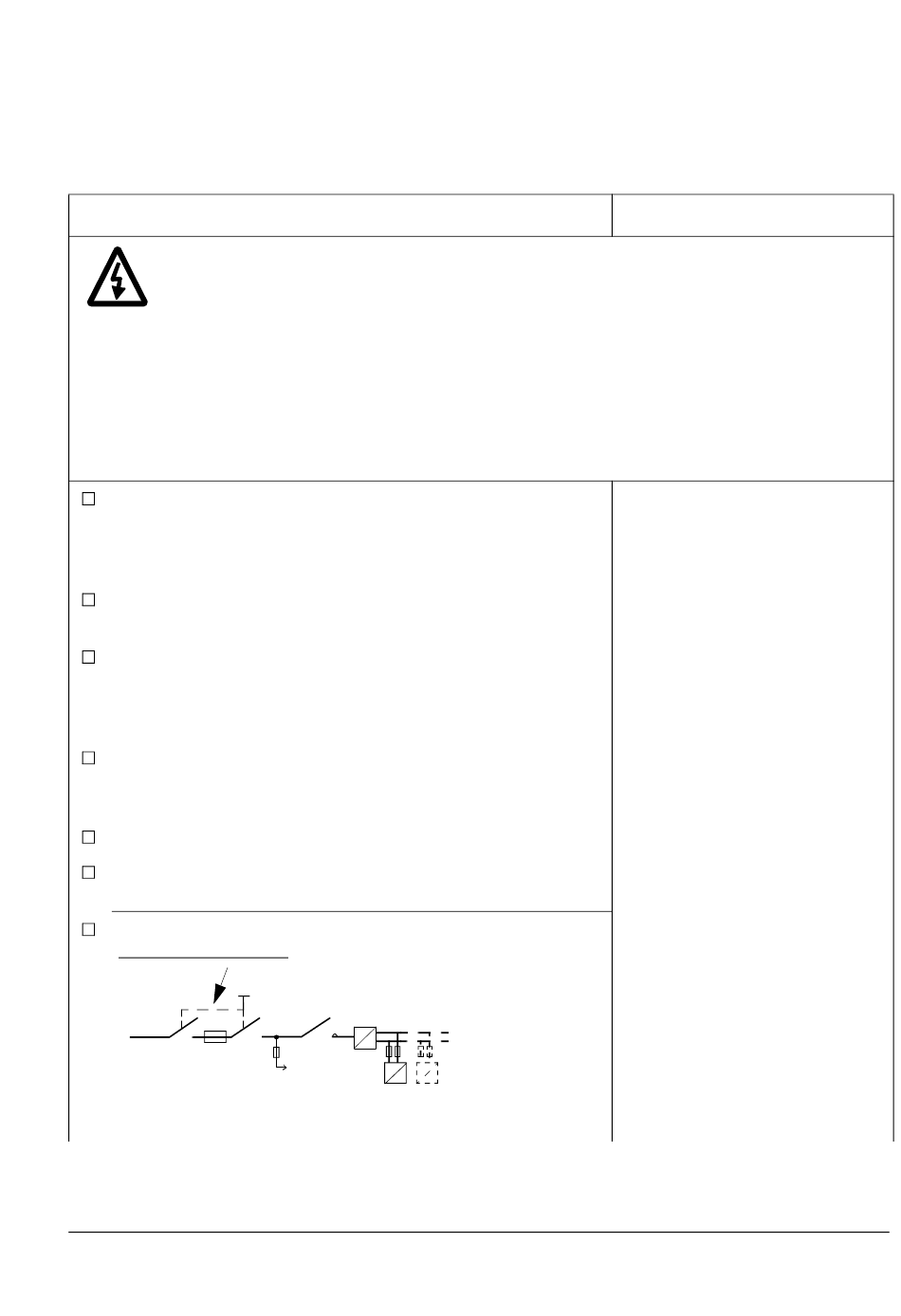

Raccordement de la
tension aux circuits
auxiliaires
MISE EN GARDE! Lorsque la tension est raccordée aux bornes d'entrée de la
section redresseur, la tension est également raccordée à l'unité de commande
auxiliaire (ACU) et aux circuits auxiliaires, de même qu'aux éventuels circuits câblés
aux sections onduleurs.
Assurez-vous que la tension peut être raccordée aux bornes d'entrée en toute
sécurité. Vérifiez notamment :
• qu'aucune personne ne travaille sur le système ou les circuits externes raccordés
aux armoires.
• que les portes des armoires sont fermées.
Débranchez les câbles 230 V c.a. entre les borniers et
l'extérieur de l'équipement et qui n'ont pas encore été
vérifiés, ainsi que les raccordements qui ne sont pas encore
terminés.
Interrompez la liaison avec le système de contrôle-
commande en débranchant les câbles optiques.
Assurez-vous que le contacteur/disjoncteur principal ne
peut être commandé à la fermeture par inadvertance à
distance (ex., en ouvrant momentanément une connexion
de son circuit de commande).
Soyez prêt à déclencher le disjoncteur du transformateur
d'alimentation en cas de problème ou d'anomalie de
fonctionnement.
Vérifiez que les portes de toutes les armoires sont fermées.
Fermez le disjoncteur principal du transformateur
d'alimentation.
ACA 631-0850-61-xx en tailles B1, B2, B3 et B4 : fermez le
sectionneur principal de la section redresseur.
ACS 600 MultiDrive
Le tableau suivant décrit la procédure pour le premier raccordement de
l'alimentation aux bornes d'entrée de la section redresseur et à l'unité
de commande auxiliaire (ACU).
Action
~
=
= =
~ ~
Tension
auxiliaire
Chapitre 5 – Mise en service de la section onduleur
Cf. schémas de câblage joints à
la livraison.
Information
5-3
