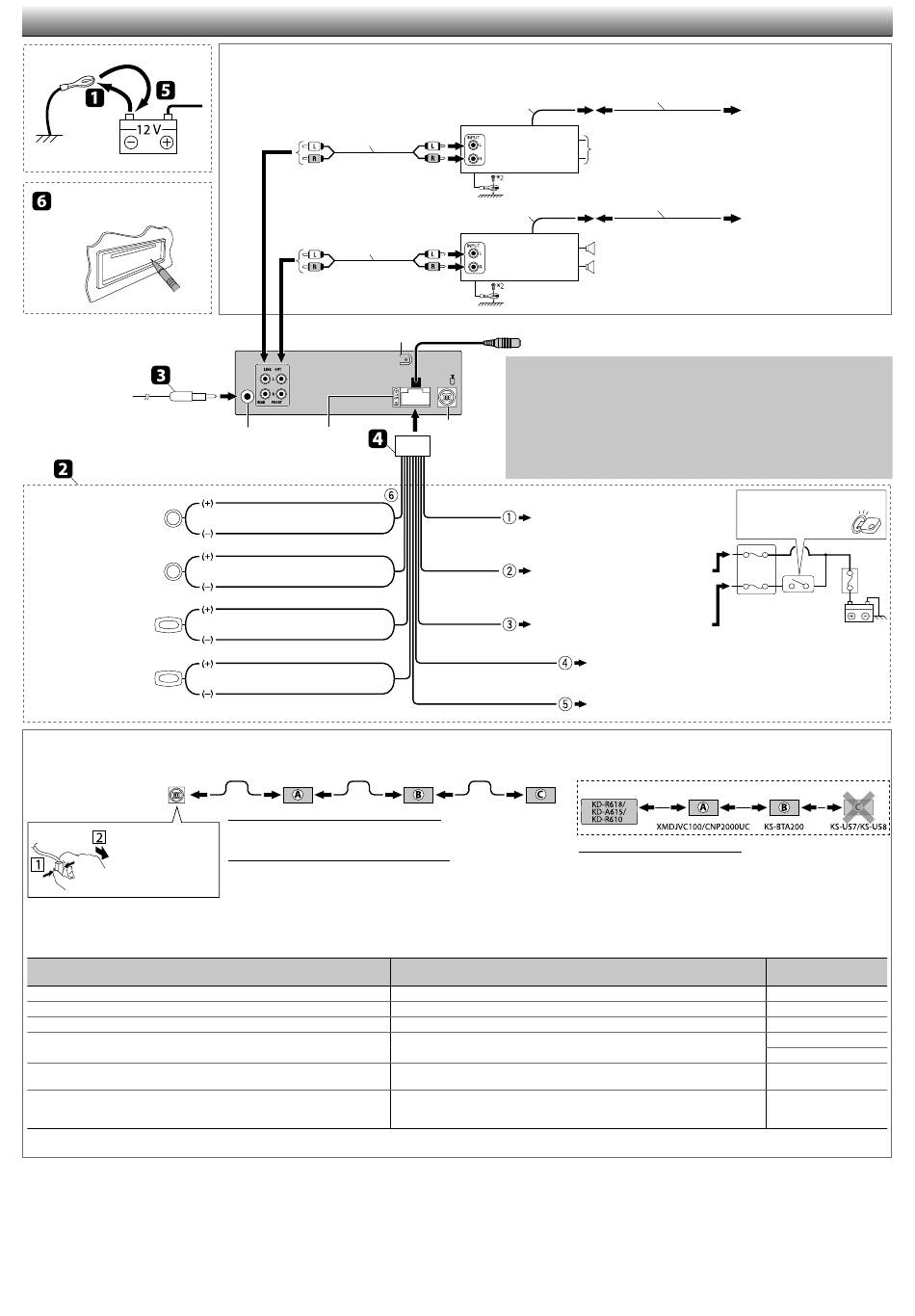

ELECTRICAL CONNECTIONS / CONEXIONES ELECTRICAS / RACCORDEMENTS ELECTRIQUES
Reset the unit. / Reinicialice el
receptor. / Réinitialisez l'autoradio.
Front speaker (left) /
Altavoz delantero (izquierdo)
/ Enceintes avant (gauche)
Front speaker (right) /
Altavoz delantero (derecho)
/ Enceintes avant (droit)
Rear speaker (left) /
Altavoz trasero (izquierdo)
/ Enceintes arrière (gauche)
Rear speaker (right) /
Altavoz trasero (derecho)
/ Enceintes arrière (droit)
Connecting the external components in series / Conexión de componentes externos en serie / Connexion d'appareils extérieurs en série
When connecting the external components, refer also to the manuals supplied for the components and adapter. / Cuando conecte componentes externos, consulte, también, los manuales suministrados con los
componentes y el adaptador. / Lors de la connexion des appareils extérieurs, référez-vous aussi aux manuels fournis avec les appareils et les adaptateurs.
Expansion port of the unit /
Puerto de expansión de la unidad
/ Port d'extension de l'appareil
To disconnect... /
Para desconectar... /
Pour déconnecter...
You can connect the HD Radio
TM
tuner box (KT-HD300) or the following components through the various JVC adapters or system to the expansion port. / Puede conectar el sintonizador HD Radio
siguientes componentes al puerto de expansión, a través de los diversos adaptadores o sistema JVC. / Vous pouvez connecter le tuner HD Radio
au port d'extension.
• Connection cords may need to be purchased separately. / Puede ser necesario comprar los cables de conexión por separado. / Vous pouvez avoir besoin d'acheter certains cordons de connexion séparément.
Component / Componente / Appareil
Bluetooth device / Dispositivo Bluetooth / Périphérique Bluetooth
XMDirect ™ Tuner Box / XMDirect ™ Tuner Box / XMDirect ™ Tuner Box
XMDirect2 Tuner System / Sistema de sintonizador XMDirect2 / XMDirect2 Tuner System
SIRIUS satellite radio / Radio por satélite SIRIUS / Radio satellite SIRIUS
Portable audio player with line output jacks / Reproductor de audio portátil con jacks de
salida de línea / Lecteur audio portable avec prises de sortie de ligne
Portable audio player with 3.5 mm (3/16") stereo mini jack / Reproductor de audio portátil
con jack mini estéreo de 3,5 mm (3/16 pulgada) / Lecteur audio portable avec mini fiche
stéréo de 3,5 mm (3/16 pouces)
XM Radio and SIRIUS satellite radio cannot be used together. / No puede utilizar juntas la radio XM y la radio satelital SIRIUS. / La radio XM et SIRIUS ne peuvent pas être utilisées en même temps.
• HD Radio ™ is a proprietary trademark of iBiquity Digital Corp. / HD Radio ™ es una marca comercial de iBiquity Digital Corp. / HD Radio ™ est une marque de commerce d'iBiquity Digital Corp.
*
1
Not supplied for this unit.
2
*
Firmly attach the ground wire to the metallic body or to the chassis
of the car—to the place uncoated with paint.
3
*
Before checking the operation of this unit prior to installation, this
lead must be connected; otherwise, the power cannot be turned on.
4
*
Connect the power cord supplied for the component separately for
power supply.
5
*
This model is a component of SIRIUS satellite radio System.
*
6
This model is a component of XM satellite radio System.
7
*
To use these components, set the external input setting correctly
(see page 28 of the INSTRUCTIONS).
Connecting the external amplifiers or subwoofer / Conexión de los amplificadores o subwoofer externos /
Connexion d'amplificateurs extérieurs ou d'un caisson de grave
Remote lead / Cable remoto / Fil d'alimentation à distance
Signal cord / Cable de señal /
Cordon de signal *
Remote lead / Cable remoto / Fil d'alimentation à distance
Signal cord / Cable de señal /
Cordon de signal *
Rear ground terminal / Terminal de
tierra posterior / Borne arrière de masse
Antenna input /
15 A fuse /
Entrada de antena /
Fusible de 15 A /
Entrée d'antenne
Fusible 15 A
White / Blanco / Blanc
White (black stripe) / Blanco (rayas
negras) / Blanc (bande noire)
Gray / Gris / Gris
Gray (black stripe) / Gris (rayas
negras) / Gris (bande noire)
Green / Verde / Vert
Green (black stripe) / Verde (rayas
negras) / Vert (bande noire)
Purple / Púrpura / Violet
Purple (black stripe) / Púrpura (rayas
negras) / Violet (bande noire)
Two components / Dos componentes / Deux appareil:
,
A KT-HD300
*
*
*
/ KS-SRA100
4
4
B
*
7
KS-U57 / KS-U58
Three components / Tres componentes / Trois appareils:
,
A KT-HD300
*
*
*
/ KS-SRA100
4
4
B KS-BTA200
C
*
7
KS-U57 / KS-U58
*
1
No suministrado con esta unidad.
2
*
Fije firmemente el cable de tierra a la carrocería metálica o al
chasis—a un lugar no cubierto con pintura.
3
*
Antes de comprobar el funcionamiento de esta unidad previa a de
la instalación, es necesario conectar este cable, de lo contrario no se
podrá conectar la alimentación.
4
*
Conecte el cable de alimentación suministrado separadamente para
el componente.
5
*
Este modelo es un componente del sistema de radio satelital SIRIUS.
6
*
Este modelo es un componente del sistema de radio XM Satellite.
7
*
Para utilizar estos componentes, configure el ajuste de entrada
externa correctamente (consulte la página 28 del MANUAL DE
INSTRUCCIONES).
JVC Amplifier /
1
Amplificador de JVC /
JVC Amplificateur
1
JVC Amplifier /
Amplificador de JVC /
JVC Amplificateur
Steering wheel remote input (for KD-R618/KD-A615) / Entrada del control remoto del
volante de dirección (para KD-R618/KD-A615) / Entrée de la télécommande de volant
(pour le KD-R618/KD-A615)
IMPORTANT: A custom wiring harness (separately purchased) which is suitable for your car is
recommended for connection between the unit and your car.
• Consult your JVC car audio dealer or a company supplying kits for details.
IMPORTANTE: Para la conexión entre la unidad y su vehículo, se recomienda utilizar un mazo
de cables personalizado (vendido separadamente) que sea adecuado para su vehículo.
• Si desea información más detallada, consulte con su distribuidor de equipos de Car audio JVC
Expansion port /
o con una compañía proveedora de kits.
Puerto de
IMPORTANT: Un faisceau de câbles personnalisé (vendu séparément) correspondant à votre voiture
expansión /
est recommandé pour raccorder l'appareil et votre voiture.
Port d'extension
• Pour en savoir plus, consultez votre revendeur autoradio JVC ou une compagnie fournissant des kits.
Black / Negro /
To the metallic body or chassis of the car /
Noir
A un cuerpo metálico o chasis del automóvil /
Vers corps métallique ou châssis de la voiture
Yellow / Amarillo /
To a live terminal (constant 12 V) /
3
Jaune *
A un terminal activo (12 V constantes) /
À une borne sous tension (12 V constant)
Red / Rojo /
Rouge
To an accessory terminal / A un terminal
para accesorios / À une prise accessoire
Blue (white stripe) / Azul (rayas
blancas) / Bleu (bande blanche)
Orange with white stripe /
Naranja con rayas blancas /
Orange avec bande blanche
/ KS-BTA200 / XMDJVC100 / CNP2000UC
5
,
*
*
/ XMDJVC100 / CNP2000UC
5
4
6
Adapter/System / Adaptador/Sistema / Adaptateur/Système
Bluetooth adapter / Adaptador Bluetooth / Adaptateur Bluetooth
Smart Digital Adapter / Adaptador digital inteligente / Adaptateur numérique intelligent
XM satellite radio System / Sistema de radio XM Satellite / Système radio satellite XM
SIRIUS satellite radio System / Sistema de radio satelital SIRIUS / Système radio satellite SIRIUS
Line input adapter / Adaptador de entrada por línea / Adaptateur d'entrée de ligne
AUX input adapter / Adaptador de entrada AUX / Adaptateur d'entrée auxiliaire
2
Y-connector / Conector en Y / Connecteur Y *
Rear speakers or subwoofer (Make the <L/O MODE> setting accordingly,
see page 27 of the INSTRUCTIONS.) / Altavoces traseros o subwoofer
(Realice el ajuste <L/O MODE> de conformidad, consulte la página 27
del MANUAL DE INSTRUCCIONES). / Enceintes arrière ou le caisson de
grave (Faite le réglage <L/O MODE> en fonction, voir page 27 du MANUEL
D'INSTRUCTIONS.)
Y-connector / Conector en Y / Connecteur Y *
Front speakers /
Altavoces delanteros /
Enceintes avant
To the remote lead of other equipment or automatic antenna if any
(200 mA max.) / Al conductor remoto de otro equipo o de la antena
automática, si hubiere (máx. 200 mA) / Au fil de télécommande de l'autre
appareil ou à l'antenne automatique s'il y en a une (200 mA max.)
To car light control switch / Al interruptor de control de las luces del
automóvil / À l'interrupteur d'éclairage de la voiture
Not recommended... / No recomendado... / Non recommandé...
,
*
*
4
6
Caution / Precaucion / Precaution:
Before connecting the external components, make sure that the unit is turned
off. / Antes de conectar los componentes externos, asegúrese de que la unidad
esté apagada. / Avant de connecter les appareils extérieurs, assurez-vous que
l'appareil est hors tension.
TM
(KT-HD300) ou les appareils suivants à l'aide de divers adaptateur JVC ou système
*
1
Non fourni avec cet appareil.
2
*
Attachez solidement le fil de mise à la masse au châssis métallique de la
voiture—à un endroit qui n'est pas recouvert de peinture.
3
*
Pour vérifier le fonctionnement de cet appareil avant installation, ce fil
doit être raccordé, sinon l'appareil ne peut pas être mis sous tension.
4
*
Connectez le cordon d'alimentation fourni avec les appareils
séparément à l'alimentation.
5
*
Ce modèle est un composant du système radio satellite SIRIUS.
*
6
Ce modèle est un composant du système radio satellite XM.
7
*
Pour utiliser ces appareils, réglez l'entrée extérieure correctement (voir
page 28 du MANUEL D'INSTRUCTIONS).
To the blue (white stripe) lead of
the unit / Al conductor azul (rayas
1
blancas) de la unidad / Au fil bleu
(bande blanche) de l'appareil
1
To the blue (white stripe) lead of
the unit / Al conductor azul (rayas
blancas) de la unidad / Au fil bleu
(bande blanche) de l'appareil
Ignition switch /
Interruptor de encendido /
Interrupteur d'allumage
Fuse block /
Bloque de fusibles /
Porte-fusible
TM
(KT-HD300) o los
Model name / Nombre del
modelo / Nom du modèle
KS-BTA200
XMDJVC100
CNP2000UC, CNPJVC1
SC-C1, KS-SRA100
PnP, SC-VDOC1, KS-SRA100
KS-U57
KS-U58
