Application
Ensemble de mesure
Fonctions mathématiques
2
Principe de fonctionnement et construction

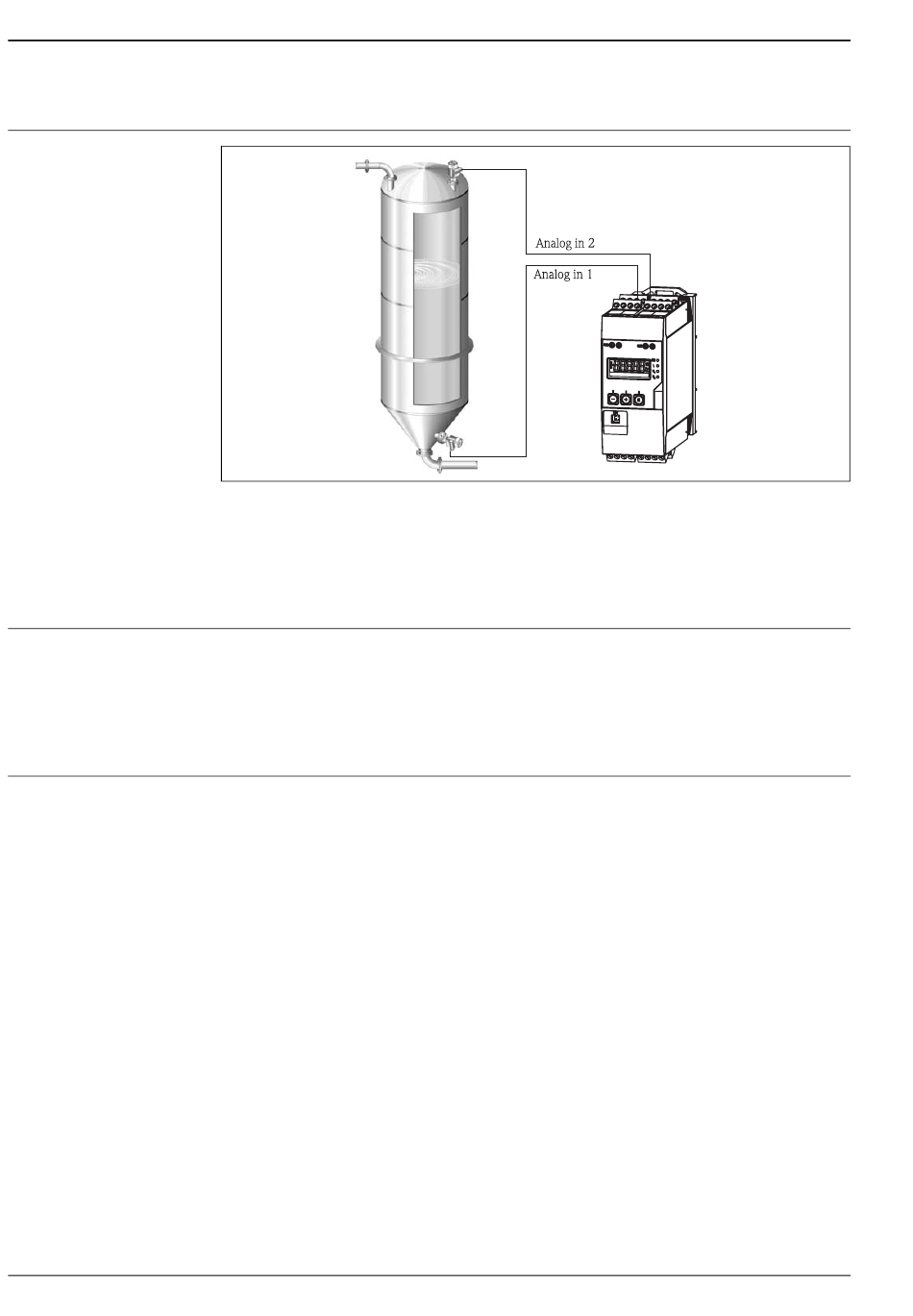

Exemple pour l'application "Pression différentielle"
Le transmetteur de process RMA42 alimente et traite les signaux analogiques en provenance des capteurs. Ces
signaux sont surveillés, évalués, calculés, mémorisés, séparés, reliés, transformés et affichés. La transmission
des signaux, valeurs intermédiaires et résultats issus de calculs et évaluations se fait sous forme analogique ou
numérique.
Le RMA42 est un transmetteur de process piloté par microcontrôleur avec afficheur, entrées analogiques pour
signaux de process et d'état, sorties analogiques et numériques et interface pour le paramétrage.
Les capteurs raccordés (par ex. température, pression) peuvent être alimentés par l'alimentation de
transmetteur intégrée. Les signaux à mesurer sont convertis A/D, traités numériquement dans l'appareil et
disponibles en sortie après conversion A/D. Toutes les valeurs mesurées et calculées sont disponibles comme
sources pour l'affichage, toutes les sorties, les relais et l'interface. Une application multiple des signaux et
résultats (par ex. une source de signal comme signal de sortie analogique et seuil pour le relais) est possible.
Les fonctions mathématiques suivantes sont disponibles dans le RMA42 :
• Somme
• Différence
• Moyenne
• Linéarisation
Fonction de linéarisation
Dans l'appareil sont disponibles par valeur calculée jusqu'à 32 points de référence librement réglables pour la
linéarisation de l'entrée par ex. pour la linéarisation de cuve. Pour l'appareil 2 voies (option), la voie
mathématique M2 peut être utilisée pour la linéarisation de la voie mathématique M1.
Dans le logiciel de configuration FieldCare on dispose également de la linéarisation.
