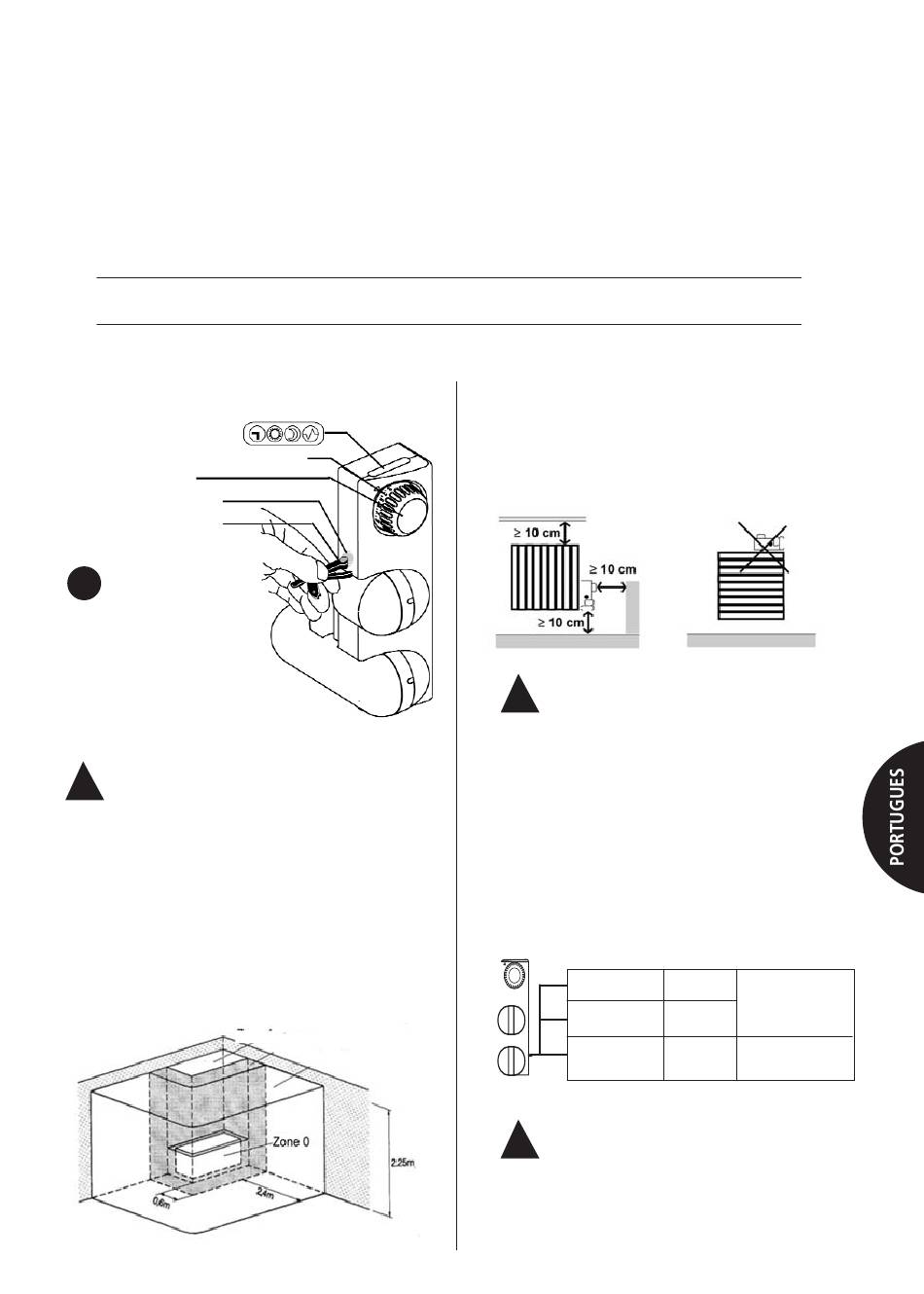

TERMÓSTATOS ELECTRÓNICOS
1.1 Configuração
➀
Sinais luminosos indicadores de estado
➁
Selector de regulação da temperatura
➂
Selector de modo
④
Fechadura electrónica
➄
Chave electrónica
i
Ler cuidadosamente
estas instruções antes
da utilização do
radiador.
2.1 Prescrições
de segurança
A instalação deve estar conforme com as
!
normas em vigor e as regras da arte do país
onde é efectuada.
O termóstato é de tipo classe II e protegido
contra projecções de água.
Pode ser instalado nas casas de banho em
Zona 2 e 3. Não tocar no termóstato durante
o banho ou o duche.
Instalar um dispositivo de protecção
diferencial calibrado segundo as normas
em vigor.
CLASSIC
Termóstato fio piloto
Instruções de utilização
ZONA 1
ZONA 2
ZONA 3
3.1 Instalação
3.1.1 Local
O termóstato deve ser instalado de acordo
com o esquema:
Prateleira
sim!
Não bloquear as entradas de
!
ventilação do termóstato.
3.1.2 Ligação eléctrica
Conectar os cabos eléctricos do termóstato à
rede eléctrica através de uma caixa de
conexão. Colocar a caixa de conexão a uma
altura mínima de 25 cm do chão.
Instalar a caixa de conexão atrás do termóstato.
Não interpor tomadas ou fichas de corrente.
Castanho
Fase
Azul claro/cinzento Neutro
Preto
Fio piloto Comando externo
Prever o seccionamento da rede eléctrica. O
!
seccionamento deverá ser efectuado através
de um dispositivo multipolar que seccione
todos os pólos da alimentação. As distâncias
de seccionamento entre os contactos de
cada pólo não devem ser inferiores a 3 mm.
não!
230 V 50 Hz
(ver 6.1)
53
