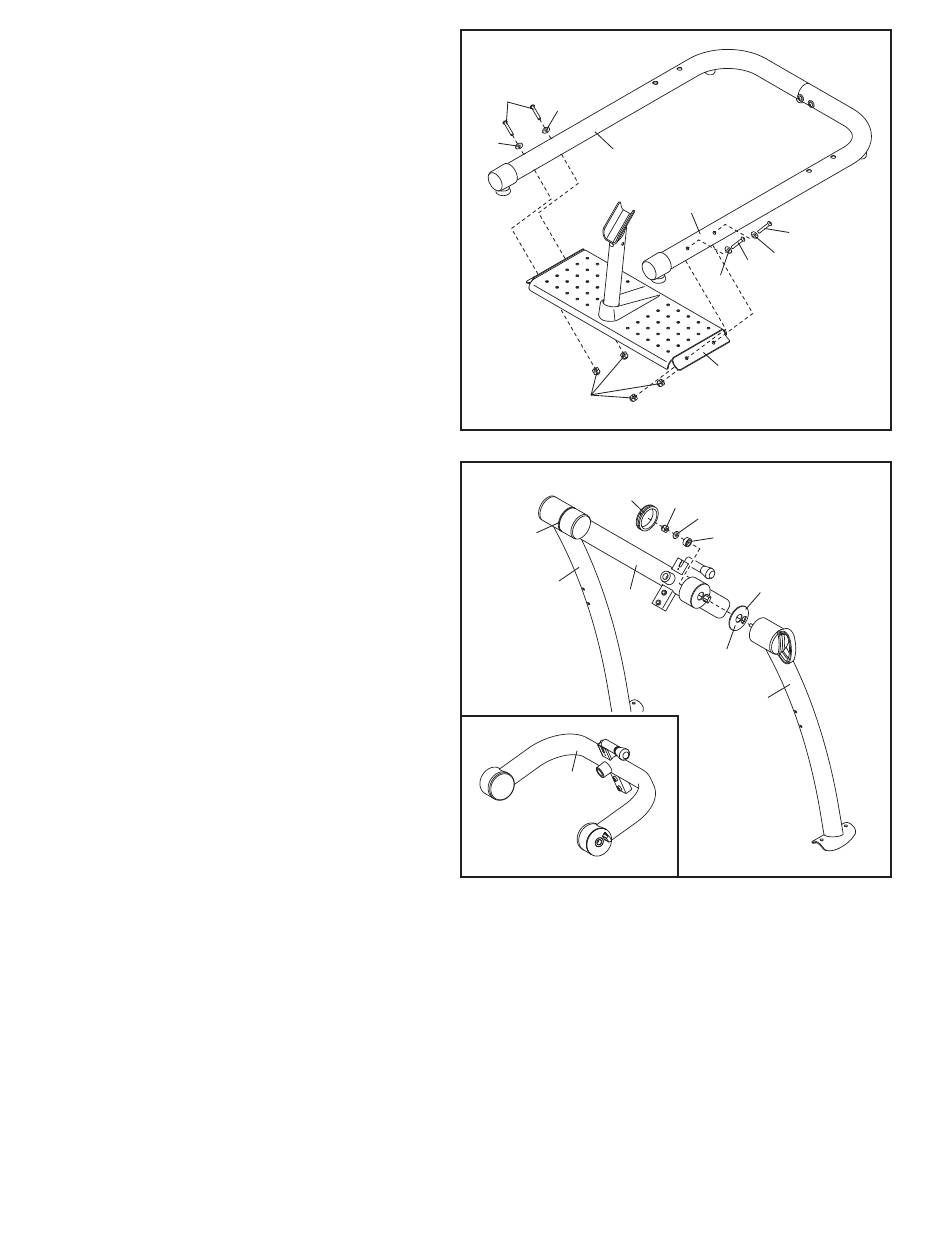

5. Fixez la Base Centrale (3) aux Bases Gauche
et Droite (1, 2) à lʼaide de quatre Boulons en
Bouton de M10 x 80mm (52), de quatre
Rondelles Arrondies de M10 (79) et de quatre
Écrous de Verrouillage en Nylon de M10 (65).
6. Référez-vous au schéma en encadré.
Repérez le Cadre Central (7).
Appliquez une partie de la graisse fournie sur
les deux côtés de la Grande Rondelle
dʼEspacement Gauche (31).
Fixez la Grande Rondelle dʼEspacement
Gauche (31) et le Cadre Gauche (4) au Cadre
Central (7) à lʼaide dʼun Écrou de Verrouillage
en Nylon de M10 (65), dʼune Rondelle Large
de M10 (64) et dʼune Bague dʼEspacement de
29mm (48). Ensuite, poussez un Embout de
89mm (32) à lʼintérieur du Cadre Central.
Répétez cette étape avec la Grande
Rondelle dʼEspacement Droite (70) et le
Cadre Droit (5).
5
52
50
50
2
65
6
32
70
5
7
7
8
1
52
50
52
50
3
65
64
48
31
Graisse
