Nº. du Modèle RBBE2057.0
Nº. de Série
Notez le numéro de série sur la
ligne ci-dessus comme référence.
Autocollant du Numéro de Série
(sous le Dossier)
QUESTIONS ?
En tant que fabricant nous nous
engageons à satisfaire notre
clientèle entièrement. Si vous
avez des questions ou si des
pièces sont manquantes,
VEUILLEZNOUS CONTACTER
AU SERVICE À LA CLIENTELE
DIRECTEMENT.
1-888-936-4266
APPUYEZ SANS FRAIS :
du lundi au vendredi de 8h00 à
17h00, heure de lʼest (exceptés
les jours fériés).
OU PAR COURRIEL :
customerservi-
ce@iconcanada.ca
ATTENTION
Lisez toutes les précautions et
les instructions contenues dans
ce manuel avant dʼutiliser cet
appareil. Gardez ce manuel pour
vous y référer ultérieurement.
MANUEL DE LʼUTILISATEUR
www.reebokfitness.com
Publicité
Manuels Connexes pour ICON Reebok INVERSION SYSTEM
Sommaire des Matières pour ICON Reebok INVERSION SYSTEM

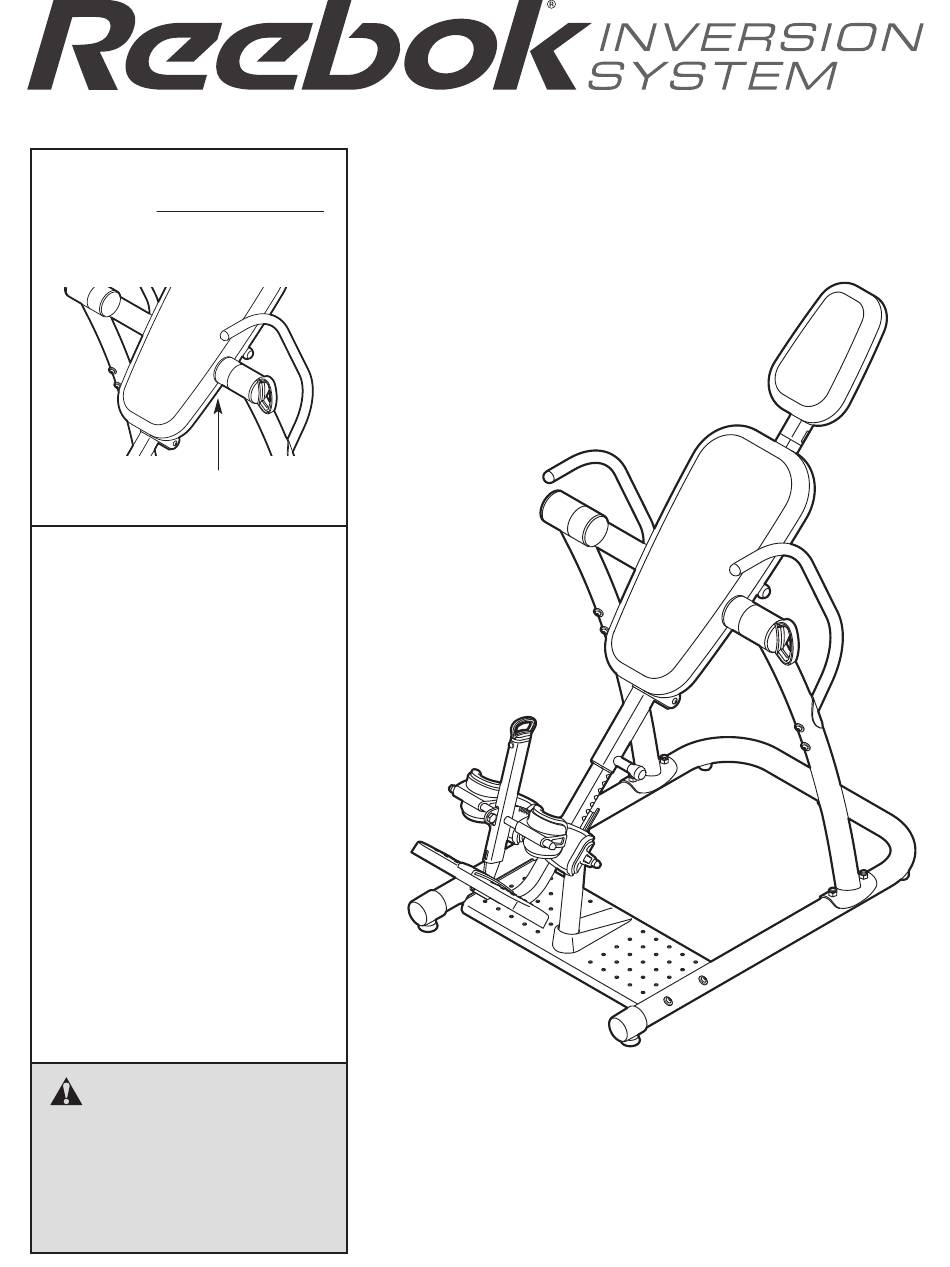

- Page 1 MANUEL DE LʼUTILISATEUR Nº. du Modèle RBBE2057.0 Nº. de Série Notez le numéro de série sur la ligne ci-dessus comme référence. Autocollant du Numéro de Série (sous le Dossier) QUESTIONS ? En tant que fabricant nous nous engageons à satisfaire notre clientèle entièrement.
- Page 2 TABLE DES MATIÈRES EMPLACEMENT DE LʼAUTOCOLLANT DʼAVERTISSEMENT ........2 PRÉCAUTIONS IMPORTANTES .
- Page 3 ICON ne peut être tenu responsable de toute blessure ou tout dégât matériel résultant directement ou indirectement de lʼutilisation de cet appareil.
- Page 4 AVANT DE COMMENCER Merci dʼavoir sélectionné la table de renversement reportez-vous à la page couverture avant de ce REEBOK INVERSION SYSTEM. La table de ren- manuel. Pour nous permettre de mieux vous assister, ® versement vous permettra dʼaugmenter la distance notez le numéro du modèle et le numéro de série de entre vos vertèbres, de réduire la pression sur les dis- lʼappareil avant de communiquer avec nous.
- Page 5 TABLEAU DʼIDENTIFICATION DES PIÉCES Référez-vous aux schémas ci-dessous pour identifier les petites pièces utilisées lors de lʼassemblage. Le nom- bre entre parenthèses à côté de chaque schéma fait référence au numéro-clé de la pièce sur la LISTE DES PIÈCES, vers la fin de ce manuel. Remarque : certaines petites pièces ont été pré-attachées. Si une pièce ne se trouve pas dans le sac des pièces, vérifiez quʼelle nʼest pas pré-attachée.
- Page 6 ASSEMBLAGE Rendez lʼAssemblage plus Facile pour Vous • Utilisez le TABLEAU DʼIDENTIFICATION DES PIÈCES à la page 5 pour vous aider à identifier Ce manuel est conçu pour que le système de les petites pièces. résistance puisse être assemblé correctement par la plupart des gens.
- Page 7 2. Fixez la Base Gauche (1) à la Base Droite (2) à lʼaide de deux Boulons en Bouton de M10 x 80mm (52), de quatre Rondelles Arrondies de M10 (79) et de deux Écrous de Verrouillage en Nylon de M10 (65). Fixez un autre Pied (42) à...
- Page 8 5. Fixez la Base Centrale (3) aux Bases Gauche et Droite (1, 2) à lʼaide de quatre Boulons en Bouton de M10 x 80mm (52), de quatre Rondelles Arrondies de M10 (79) et de quatre Écrous de Verrouillage en Nylon de M10 (65). 6.
- Page 9 7. Fixez les Cadres Gauche et Droit (4, 5) aux Bases Gauche et Droite (1, 2) à lʼaide de qua- tre Boulons en Bouton de M10 x 85mm (51) et de quatre Écrous de Verrouillage en Nylon de M10 (65). 8.
- Page 10 10. Appliquez une petite quantité de graisse sur un Boulon en Bouton de M10 x 95mm (73). Retirez le Bouton dʼAjustement Long (43) au maximum de sa course. Insérez le support du Cadre du Dossier (8) dans lʼEmbout Supérieur (23). Ensuite, fixez le Cadre du Dossier à la Rallonge du Cadre Central (6) à...
- Page 11 13. Glissez le Logement du Verrou (11) sur le support entaillé du Cadre de la Jambe (10), et insérez lʼextrémité inférieure du Logement du Verrou dans la fente du Repose-pied (19). Fixez le Logement du Verrou à lʼaide dʼun Boulon en Bouton de M10 x 75mm (57), de deux Rondelles de M10 (68), de deux Bagues dʼEspacement de 16mm (46) et dʼun Entaille...
- Page 12 16. Retirez le Bouton dʼAjustement Court (74) au maximum de sa course, puis faites pénétrer Trou lʼextrémité du Cadre de la Jambe (10) de quelques centimètres à lʼintérieur du Cadre du Dossier (8). Languette Voir le dessin encadré. Appuyez sur la languette ronde de la Bague du Cadre de la Jambe (38) et poussez la Bague du Cadre de la Jambe vers le haut à...
- Page 13 18. Fixez une Poignée (12) au Cadre Gauche (4) à lʼaide de deux Boulons en Bouton de M10 x 80mm (52), de deux Rondelles Arrondies de M10 (50) et de deux Écrous de Verrouillage en Nylon de M10 (65). Fixez lʼautre Poignée (12) de la même façon.
- Page 14 RÉGLAGES Cette section explique comment régler la table de renversement. Référez-vous à MISE EN PLACE DʼUN PROGRAMME à la page 17 pour apprendre comment tirer le plus de bienfaits de votre table de renversement. Assurez-vous que toutes les pièces sont correctement serrées à chaque fois que vous utilisez la table de renverse- ment.
- Page 15 UTILISATION DU VERROU DES CHEVILLES Pour ancrer vos chevilles à la table de renverse- ment, retirez la Poignée du Verrou (33) au maxi- Entailles mum de sa course, puis éloignez le Logement du Verrou (11) du Cadre de la Jambe (10). Montez sur le Repose-pied (19) en appuyant les jambes contre les Étriers Arrières (34).
- Page 16 ROTATION SUR LA TABLE DE RENVERSEMENT Cette section explique comment renverser la table de renversement puis revenir dans la position de départ. Avant dʼutiliser la table de renversement, reportez-vous à la section RÉGLAGE débutant à la page 14 afin de régler correctement la table de renversement. Il peut être utile dʼavoir une deuxième personne présente, prête à...
- Page 17 MISE EN PLACE DʼUN PROGRAMME Cette section contient de lʼinformation et des suggestions sur la manière dʼutiliser la table de renversement. Assurez-vous que toutes les pièces sont correctement serrées chaque fois que la table de renversement est util- isée. Remplacez immédiatement toute pièce usée. Référez-vous à la section RÉGLAGES, qui commence à la page 14 de ce manuel, pour identifier les pièces mentionnées dans cette section.
- Page 18 LISTE DES PIÈCES–Nº. du Modèle RBBE2057.0 R0209A Nº. Qté. Description Nº. Qté. Description Base Gauche Écrou de M6 Base Droite Embout Rond de 32mm Base Centrale Embout Rond de 19mm Cadre Gauche Bague dʼEspacement de 16mm Cadre Droit Bague de Pivot Rallonge du Cadre Central Bague dʼEspacement de 29mm Cadre Central...
- Page 19 SCHÉMA DÉTAILLÉ—N°. du Modèle RBBE2057.0 R0209A...
- Page 20 ICON, les produit utilisés à des fins commerciales ou de location ou les produits qui servent de démonstrateurs. Aucune autre garantie que celle qui est expressément expliquée précédemment ne sera autorisée par ICON.
