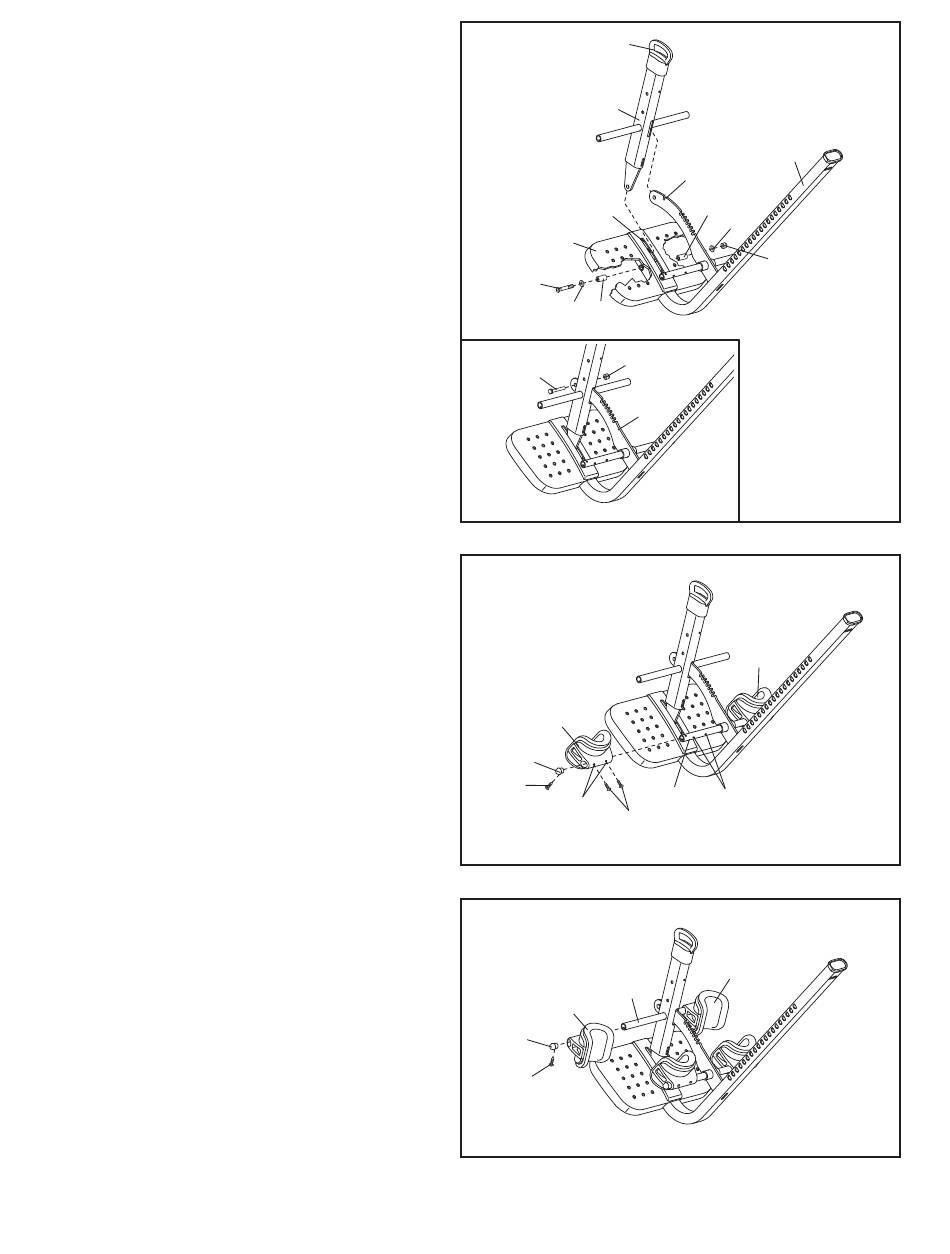

13. Glissez le Logement du Verrou (11) sur le
support entaillé du Cadre de la Jambe (10),
et insérez lʼextrémité inférieure du Logement
du Verrou dans la fente du Repose-pied (19).
Fixez le Logement du Verrou à lʼaide dʼun
Boulon en Bouton de M10 x 75mm (57), de
deux Rondelles de M10 (68), de deux
Bagues dʼEspacement de 16mm (46) et dʼun
Écrou de Verrouillage en Nylon de M10 (65),
tel quʼil est montré. Assurez-vous que le
Boulon en Bouton pénètre lʼorifice de lʼex-
trémité inférieure du Logement du Verrou.
Reportez-vous à lʼétape 12. Serrez les qua-
tre Vis de M4 x 25mm (60).
Tirez la Poignée du Verrou (33) vers le haut
et faites pivoter le Logement du Verrou (11)
jusquʼà couvrir lʼentaille indiquée sur le sup-
port du Cadre de la Jambe (10). Relâchez la
Poignée du Verrou et engagez le Logement
du Verrou dans lʼentaille.
Reportez-vous au schéma en encadré.
Fixez un Boulon en Bouton de M8 x 16mm
(61) et un Écrou de Verrouillage en Nylon de
M8 (72) dans le trou de lʼextrémité du support
du Cadre de la Jambe du Dossier (10).
14. Identifiez les deux Étriers Arrières (34),
lesquels présentent des trous aux endroits
indiqués.
Glissez un Étrier Arrière (34) sur le Tube de
lʼÉtrier (18). Fixez le lʼÉtrier Arrière à lʼaide de
deux Vis de M4 x 15mm (58). Assurez-vous
que les Vis sont serrées à lʼintérieur des
trous indiqués du Tube de lʼÉtrier. Ensuite,
enfoncez un Embout Rond de 19mm (45)
dans le Tube de lʼÉtrier et fixez lʼEmbout
Rond à lʼaide dʼune Vis de M4 x 15mm.
Fixez lʼautre Étrier Arrière (34) au Tube de
lʼÉtrier (18) de la même façon.
15. Glissez un Étrier Avant (22) sur le tube cylin-
drique du Logement du Verrou (11). Ensuite,
enfoncez un Embout Rond de 19mm (45)
dans le tube cylindrique et fixez lʼEmbout
Rond à lʼaide dʼune Vis de M4 x 15mm (58).
Fixez lʼautre Étrier Avant (22) de la même
façon.
13
33
11
Fente
19
57
68
46
72
61
10
14
34
45
58
Trous
58
15
11
22
45
58
11
10
Entaille
46
68
65
34
18
Trous
22
