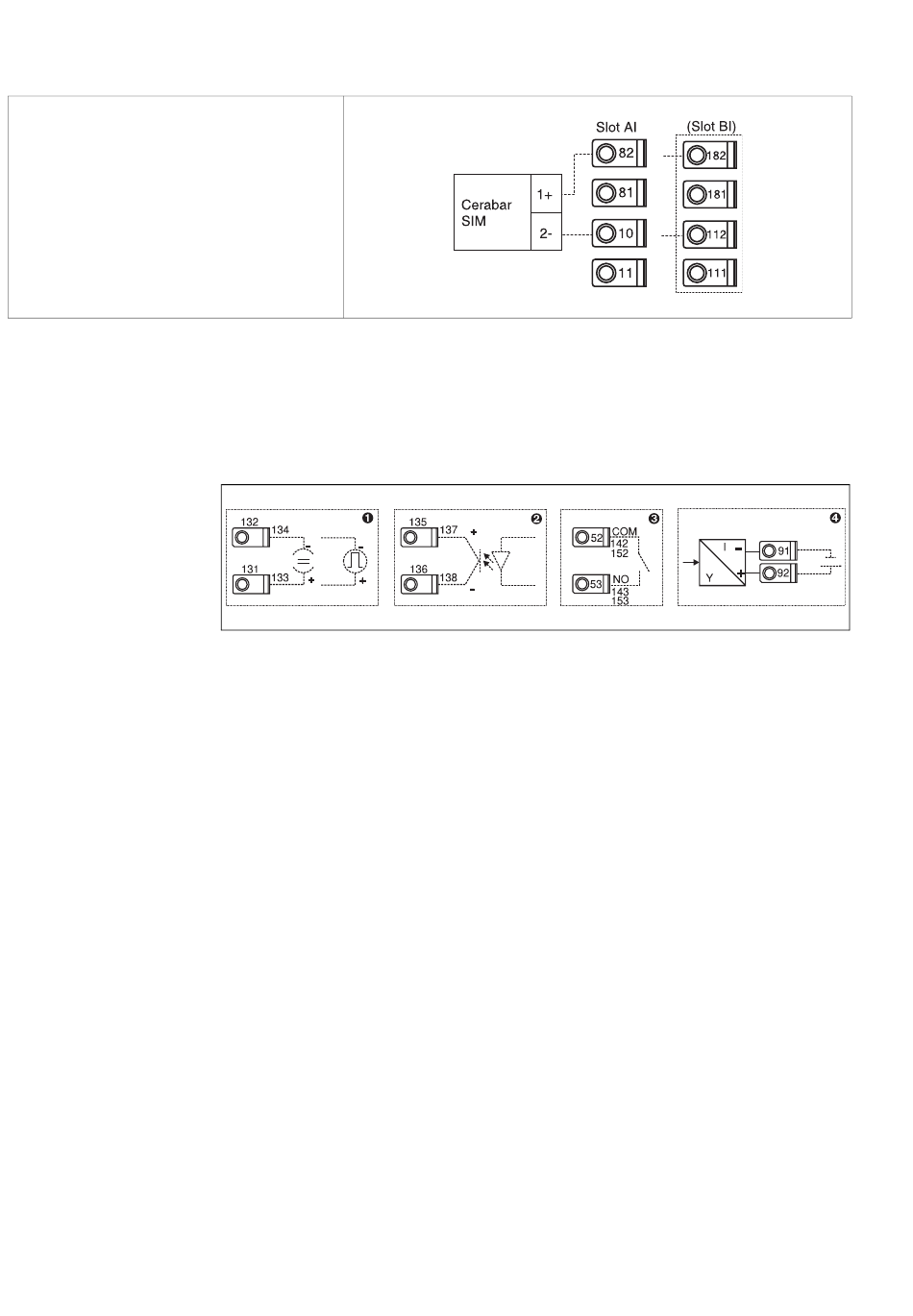

Capteur de pression avec sortie courant passive
(4 à 20 mA)
!
4.2.3

Raccordement des sorties

L'appareil dispose de deux sorties galvaniquement séparées, qui peuvent être configurées comme
sortie analogique ou comme sortie impulsion active. De plus, il existe une sortie pour le raccorde-
ment d'un relais et d'une alimentation de transmetteur. Le nombre de sorties augmente en fonction
des cartes d'extension intégrées (voir Chap. 4.2.4).
Fig. 10: Raccordement des sorties
Pos. 1 : Sorties impulsions et courant (actives)
Pos. 2 : Sortie impulsion passive (collecteur ouvert, seulement sur une carte d'extension)
Pos. 3 : Sortie relais (contact de fermeture), p. ex. Slot A III (Slot BIII, CIII, DIII sur carte d'extension optionnelle
Pos. 4 : Sortie alimentation de transmetteur

Raccordement des interfaces

• Raccordement RS232
La connexion de la RS 232 sur la face avant du boîtier est réalisée au moyen du câble interface et
de la douille de jack.
• Raccordement RS485
• En option : interface RS485 supplémentaire
Bornes embrochables 103/104. L'interface n'est active que lorsque l'interface RS232 est
inutilisée.
• Raccordement PROFIBUS
Liaison optimale du calculateur d'énergie à PROFIBUS DP via l'interface sérielle RS485 avec
module externe HMS AnyBus Communicator for Profibus (voir chap. 8 'Accessoires').
• En option : MBUS
Liaison optionnelle à MBUS via 2ème interface RS485
• En option : Modbus
Liaison optionnelle à Modbus via 2ème interface RS485
Remarque !
Lorsque l'interface M-BUS ou Modbus est active, aucune communication n'est possible via l'inter-
face RS232 (prise à douille). L'interface bus doit être inversée sur l'appareil sur RS232 afin que les
données puissent être transmises ou lues à l'aide du logiciel de configuration PC.
