Riello Residence PRO 32 KIS Manuel D'information Pour L'utilisateur page 7

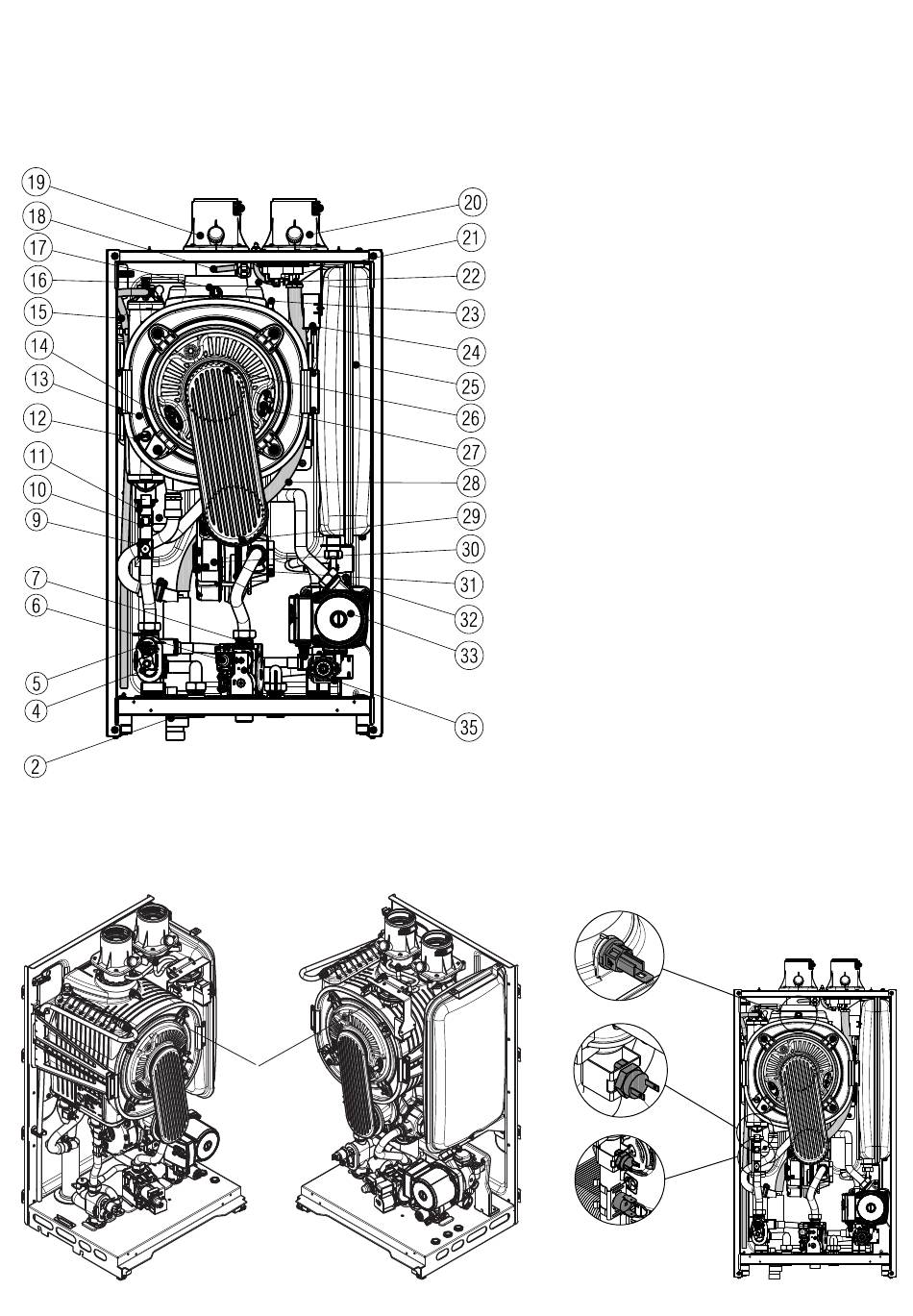

Residence PRO 32 IS
vue de côté
13
2 Purgeur de condensats
4 Vanne de vidange
5 Vanne d'arrêt à faible niveau d'eau
6 Vanne de gaz
7 Injecteur
9 Limite supérieure de la température d'eau
10 Capteur d'alimentation
11 Capteur de retour
12 Thermostat échangeur
13 Échangeur de chaleur principal
14 Capteur de flamme
15 Tuyau d'évent manuel
16 Vanne de purge d'air manuelle supérieure
17 Capteur de température du conduit de
fumées
18 Tube à pression d'air positive
19 Sortie du conduit de fumées
20 Prise d'air
21 Tube à pression d'air négative
22 Pressostat d'air
23 Fusible thermique
24 Transformateur d'allumage
25 Vase d'expansion
26 Brûleur
27 Électrode d'allumage
28 Tuyau d'évacuation d'eau
29 Clapet
30 Ventilateur
31 Mélangeur
32 Vanne de purge d'air inférieure
33 Pompe
35 Vanne à trois voies
17
11
10
9
7
