5.2 Driftsklarindikering

Meddelandereläet är aktivt när pumpen är i drift eller är klar för drift.
Se avsnitt 5.4 Funktionsschema.

5.3 Driftsindikering

Meddelandereläet är aktivt så länge pumpen är i drift. Om pumpen stoppas
från manöverpanelen, med fjärrkontrollen R100 eller på grund av ett fel,
avaktiveras meddelandereläet och sänder därefter en signal till ett externt
reglersystem, som exempelvis en BMS-anläggning.
Se avsnitt 5.4 Funktionsschema.

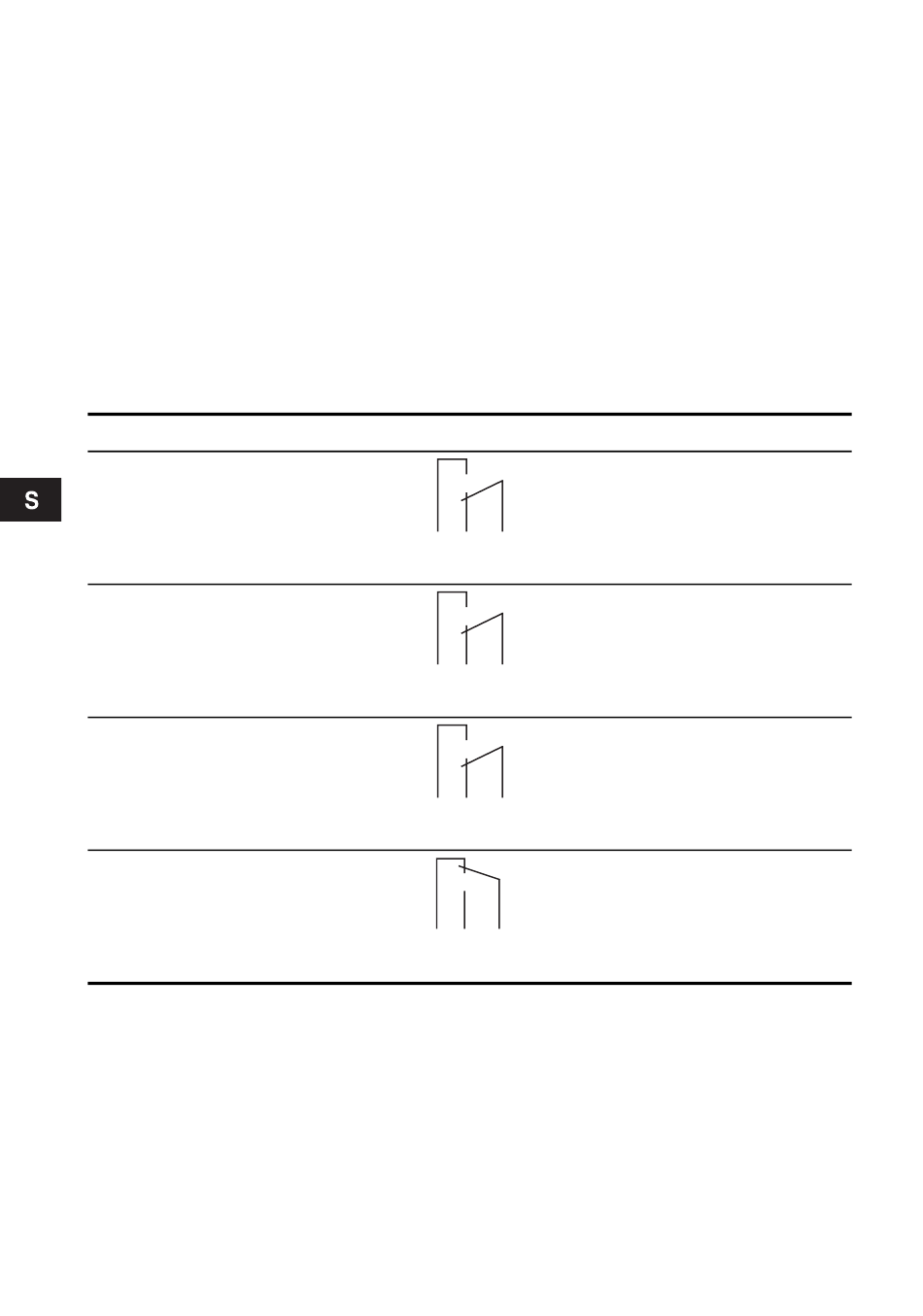

5.4 Funktionsschema

Inställning
Fel
Klar
Drift
–
82
Relä
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
1 2 3
NC NO C
Beskrivning
Pumpen defekt
I drift
Klar för drift
I drift
Reläet ur funktion
