Releja modulis tiek darbināts no sūkņa, izmantojot bezvadu sakarus. Lai
garantētu pareizu funkcionēšanu, jāievēro punktā 3.2. Moduļa montāža dotie
norādījumi.
Modulis jāpievieno saskaņā ar 1. zīm.
Piezīme.
• Visiem kabeļiem jābūt karstumizturīgiem (līdz +85°C).
• Visi kabeļi jāuzstāda saskaņā ar EN 60204-1.
Vadiem, kas tiek pievienoti
• izvadiem NC, NO, C un
• START/STOP ievadiem,
jābūt elektriski izolētiem vienam no otra.
Arēja ieslēgšana/
izslēgšana

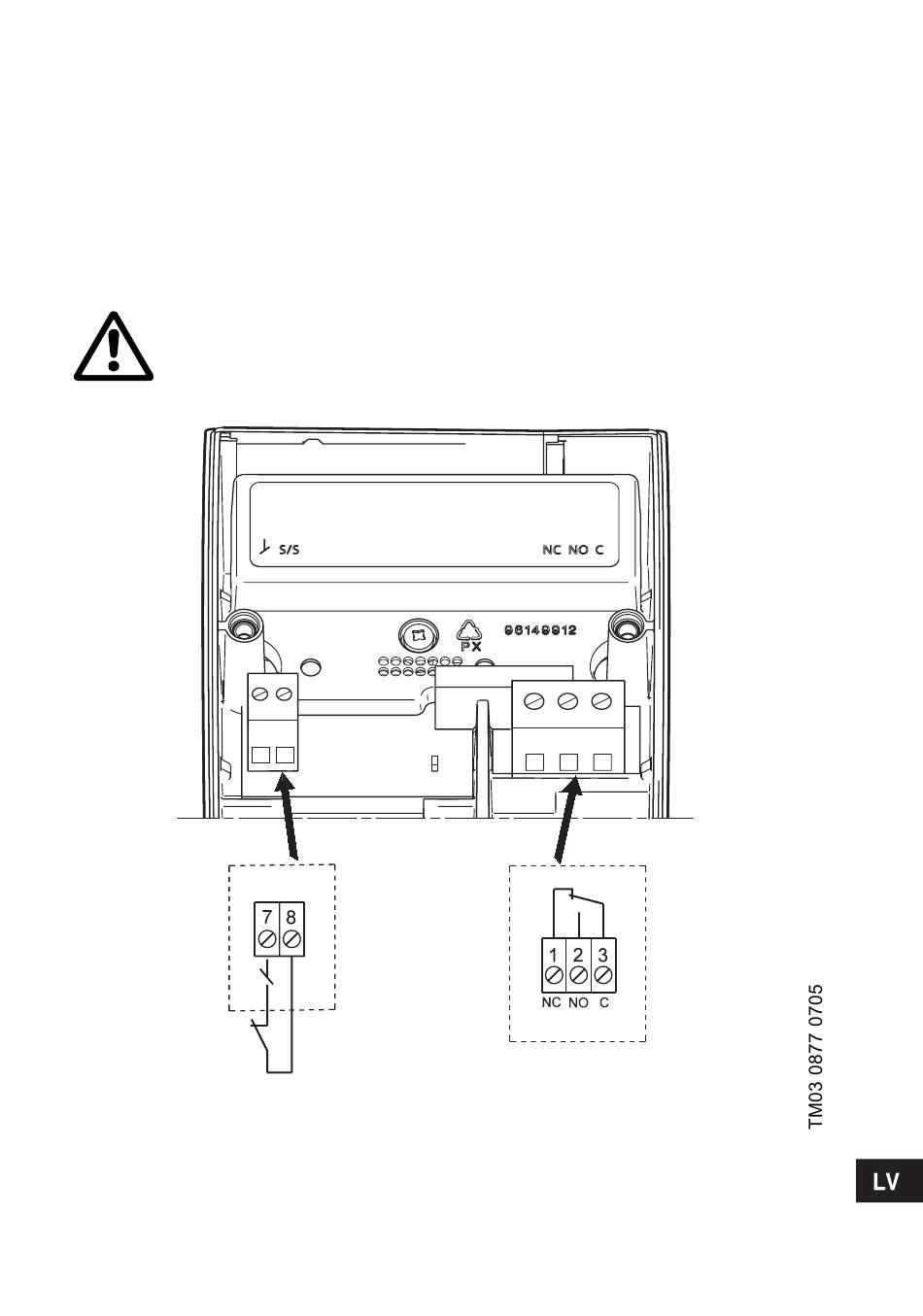

1. zīm. Savienojuma spailes
Savienojuma piemērs ir parādīts 224. lappusē.
Signālrelejs
223
