Crpka bežično upravlja relejnim modulom. Za ispravno funckioniranje
slijedite upute u poglavlju 3.2 Montaža modula.
Modul spojite prema prikazu na slici 1.
Pozor:
• svi kabeli moraju biti toplinski otporni do +85°C.
• Svi kabeli moraju biti montirani sukladno EN 60204-1.
Kabeli spojeni na
• izlaze NC, NO, C i
• ulaze start/stop
moraju međusobno biti električno izolirani.
Eksterni start/stop

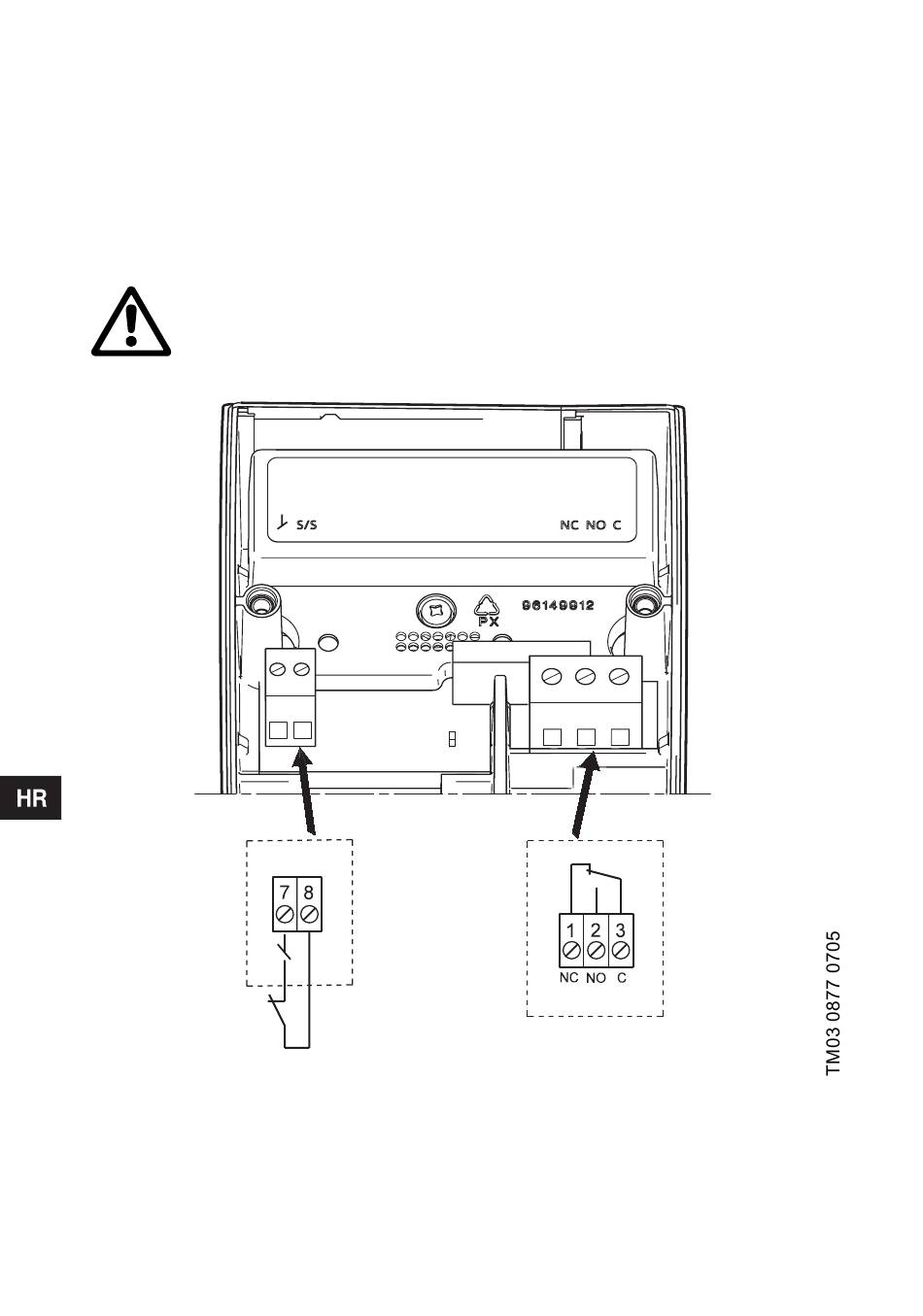

Slika 1 Stezaljke za spajanje
Primjer spajanja prikazan je na slici 143.
142
Signalni relej
