ATTENTION
Afin d'éviter des fêlures ou des
fuites: ne pas entreposer ni
installer la machine à café dans
des endroits où la température
peut geler l'eau de la chaudière
ou du système hydraulique.
N.B.:
•
Le robinet d'arrêt de l'eau potable et
les interrupteurs finaux de la ligne de
courant électrique devront se trouver
dans la position la plus appropriée pour
être actionnés par l'opérateur avec le
maximum de facilité et sollicitude.
•
Cette machine est conforme à la norme
61000-3-11; l'impédance, dans le
point d'interface d'alimentation, doit
avoir une valeur de Zmax= 0,11 Ω.

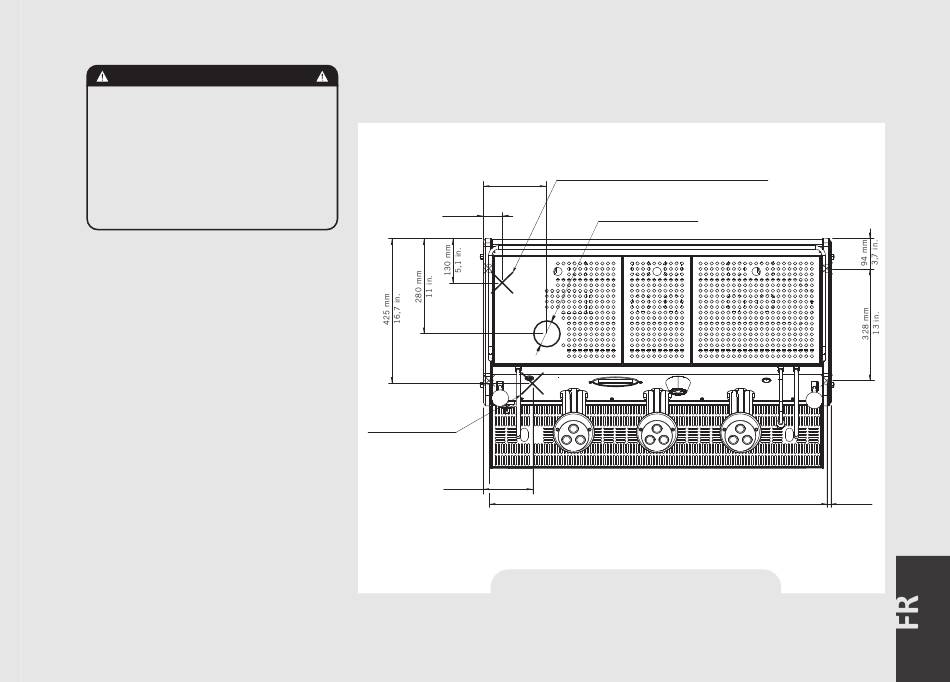

1) Installation sur le comptoir
L'image reportée ci-dessous illustre les indications suggérées pour réaliser le trou sur le
comptoir.
210 mm
4 in.
55 mm
2,1 in.
POSITION DU TUBE
DE VIDANGE
140 mm
5,5 in.
ENTRÉE DU CÂBLE D'ALIMENTATION ÉLECTRIQUE
ET ENTRÉE TUYAU EAU
POSITION CONSEILLÉE POUR LE
DE ∅80 À ∅100 mm
TROU SUR LE COMPTOIR
DE ∅3 POUCES À ∅4 POUCES
775 mm (2 groupes)
975 mm (3 groupes)
38 in. (3 groupes)
30,5 in. (2 groupes)
POSITION DES JAMBES
Fig. 2 - Guide d'installation
12,5 mm
0,5 in.
13
