F

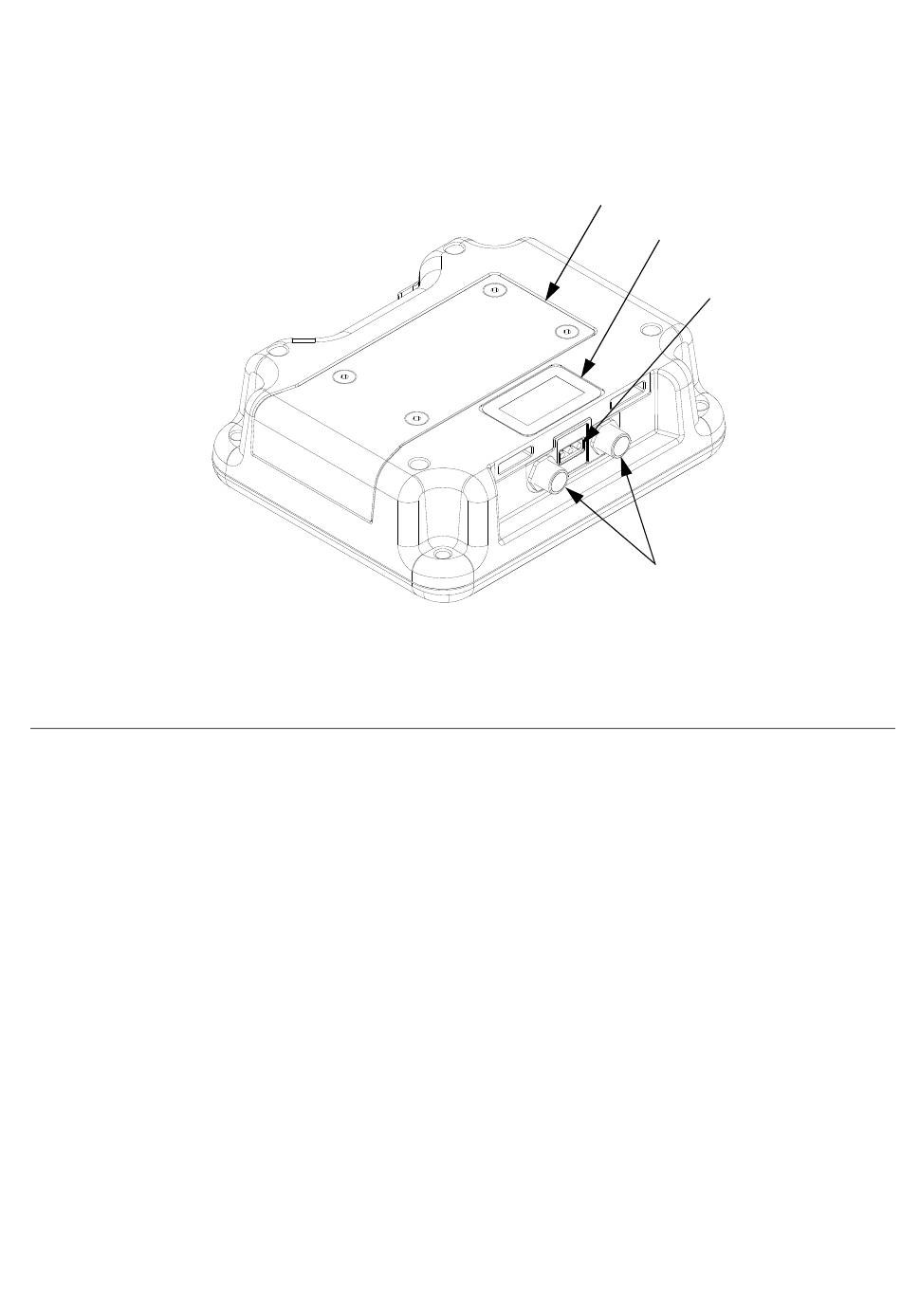

. 5 : Identification des composants du DM - Arrière
IG
BH Numéro de modèle
Étiquette d'identification du DM.
BJ Connexions du câble CAN
Connexion électrique pour l'alimentation et la
communication vers les autres dispositifs GCA.
BK DEL de l'état du module
Témoins visuels pour afficher l'état du DM :
Vert fixe - Alimentation fournie.
Vert éteint - Aucune alimentation.
Jaune clignotant - Communication avec d'autres
dispositifs GCA en cours.
Rouge fixe - Mauvais DM ou machine en état critique.
Rouge clignotant - Mauvais programme téléchargé.
BL Capot d'accès du jeton/de la batterie
Capot d'accès pour jeton et batterie.
332548E
Identification des composants
BL
BH
BK
BJ
15
