iTHERM TM412
Endress+Hauser
A
1
2
3
7
4
11

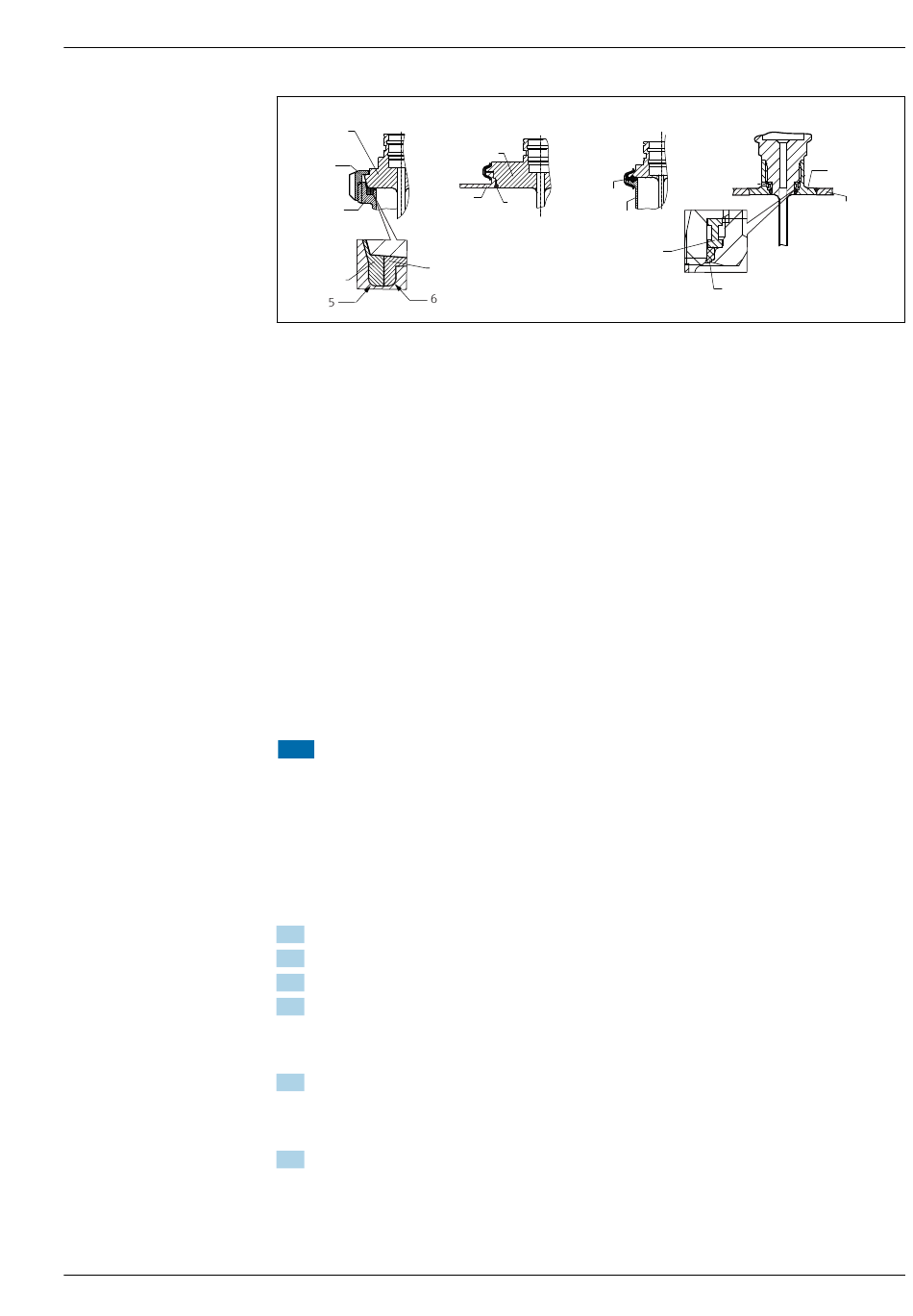

Instructions de montage détaillées pour installation hygiénique
A
Raccord laitier selon DIN 11851, uniquement en combinaison avec une bague d' é tanchéité à autocentrage
certifiée EHEDG
1
Capteur avec raccord laitier
2
Écrou-raccord
3
Contre-raccord
4
Bague de centrage
5
R0.4
6
R0.4
7
Bague d' é tanchéité
B
Raccord process Varivent
®
8
Capteur avec raccord Varivent
9
Contre-raccord
10
Joint torique
C
Clamp selon ISO 2852
11
Joint profilé
12
Contre-raccord
D
Raccord process Liquiphant-M G1", montage horizontal
13
Adaptateur à souder
14
Paroi de la cuve
15
Joint torique
16
Bague de serrage
AVIS
Les mesures suivantes doivent être prises en cas de défaillance d'une bague d'étanchéité (joint
torique) ou d'un joint :
‣
Le capteur de température doit être retiré.
‣
Le filetage et le joint torique/la portée de joint doivent être nettoyés.
‣
La bague d' é tanchéité ou le joint doit être remplacé(e).
‣
Un nettoyage en place (NEP) doit être effectué après le montage.
Pour les raccords soudés, les travaux de soudure côté process doivent être réalisés avec tout le soin
nécessaire :
1.
Utiliser un matériau de soudage approprié.
2.
Soudure affleurante ou soudure avec un rayon ≥ 3,2 mm (0,13 in).
3.
Éviter les crevasses, les plis ou les interstices.
4.
S' a ssurer que la surface est rodée et polie, Ra ≤ 0,76 µm (30 µin).
Tenir compte des points suivants lors du montage du capteur de température afin que sa
nettoyabilité ne soit pas affectée :
1.
Le capteur installé convient au NEP (nettoyage en place). Le nettoyage est effectué en même
temps que la conduite ou la cuve. Si des équipements montés à l' i ntérieur de la cuve utilisent
les piquages de raccord process, il est important de veiller à ce que la robinetterie de nettoyage
arrose directement cette zone de manière à bien la nettoyer.
2.
Les raccords Varivent® permettent un montage affleurant.
B
8
9
11
10
12
pour boîtier VARINLINE
®
C
D
16
15
13
14
A0040345
21
