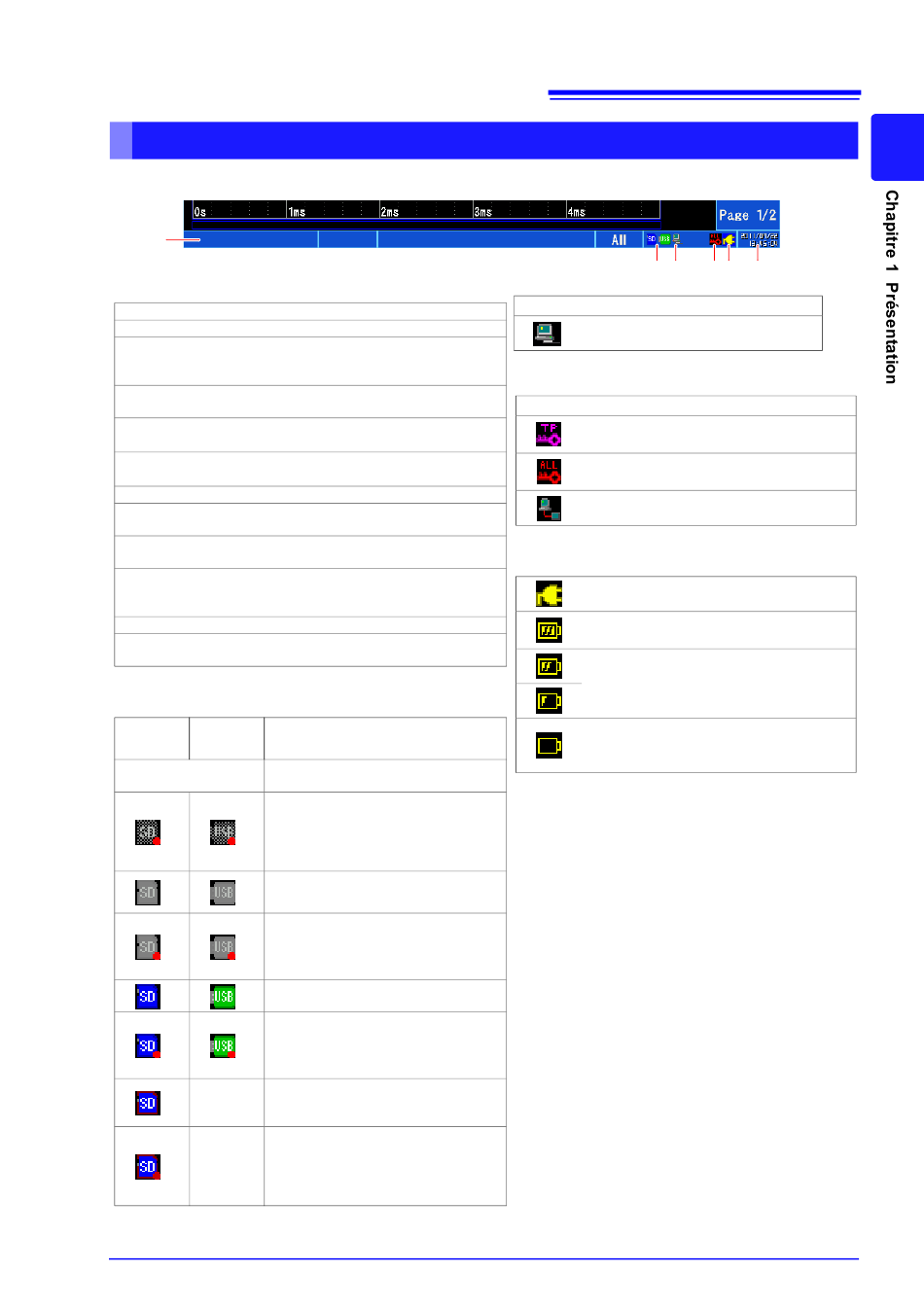

Affichage d'icône et d'état (tous les écrans)
Les informations de l'appareil sont affichées en bas de l'écran.
1
1. Affichage de l'état (écran d'onde uniquement)
Indique l'état de traitement du courant de l'appareil.
Storing
Mesure en cours
Trigger Wait
État d'attente de déclenchement
Avant l'acquisition de données (affiché
Pre-Trigger Wait
uniquement lorsqu'un pré-déclenchement
a été réglé)
Traitement de calcul numérique ou d'onde
Calculating
en cours
Numeric
Traitement de calcul numérique en cours
Calculating
Waveform
Traitement de calcul d'onde en cours
Calculating
FFT Calculating
Traitement de calcul FFT en cours
Traitement d'enregistrement d'onde en
Saving(Waveform)
cours
Traitement d'enregistrement de capture
Saving(Image)
d'écran en cours
Traitement d'enregistrement de résultat
Saving(calc.)
de calcul numérique ou de résultat de
calcul d'onde en cours
Saving(FTP)
Traitement de transmission FTP en cours
Traitement de transmission d'e-mail en
Saving(Mail)
cours
2. Support
Indique l'état du support.
Carte
mémoire
Clé USB
SD
Aucune carte mémoire ou clé n'a été
(Vide)
insérée.
Aucune carte mémoire ou clé n'a été
insérée, mais une carte mémoire ou une
clé a été indiquée comme destination de
l'enregistrement automatique ou en temps
réel (fera apparaître le repère
d'enregistrement).
Une carte mémoire ou une clé a été
insérée, mais il est impossible d'y accéder
(couleur claire).
Une carte mémoire ou une clé a été insérée,
mais il est impossible d'y accéder, alors
qu'elle a été indiquée comme destination de
l'enregistrement automatique ou en temps
réel (couleur claire).
Une carte mémoire ou une clé a été
insérée et il est possible d'y accéder.
Une carte mémoire ou une clé a été
insérée, il est possible d'y accéder, et elle
a été indiquée comme destination de
l'enregistrement automatique ou en temps
réel.
Il est possible d'accéder à la carte mémoire
−
SD et elle a été verrouillée (protégée en
écriture).
Il est possible d'accéder à la carte mémoire
SD. Elle a été indiquée comme destination
−
de l'enregistrement automatique ou en
temps réel, mais elle a été verrouillée
(protégée en écriture).
3. LAN
Indique l'état LAN.
(Vide)
4. Verrouillage des touches
Indique l'état de verrouillage des touches.
(Vide)
5. Affichage de l'alimentation
Indique l'état de l'alimentation.
Statut
6. Date et heure actuelles
Comment régler l'horloge (p. 44)
S'il est constamment impossible d'accéder au
support
Les cas suivants peuvent provoquer une impossibilité
permanente à accéder au support :
• Attendre que l'UPS soit chargée (p. 262)
• Utiliser un support non formaté ou présentant un
format anormal (p. 38)
Dans les cas précédents, le support peut être
endommagé. Le remplacer par un support normal.
HIOKI MR8875A985-04
1.4 Organisation de l'écran
2 3
4 5
6
Non connecté.
Connecté.
Non verrouillé.
Seul le fonctionnement du panneau tactile a été
désactivé.
Le fonctionnement du panneau tactile et des
touches ont tous deux été désactivés.
L'appareil fonctionne à distance à partir d'un PC.
Fonctionnement via l'adaptateur AC.
Fonctionnement via le pack de batterie
(totalement chargé).
Fonctionnement via le pack de batterie.
Fonctionnement via le pack de batterie ;
clignotement du repère de batterie faible
(recharge nécessaire).
25
