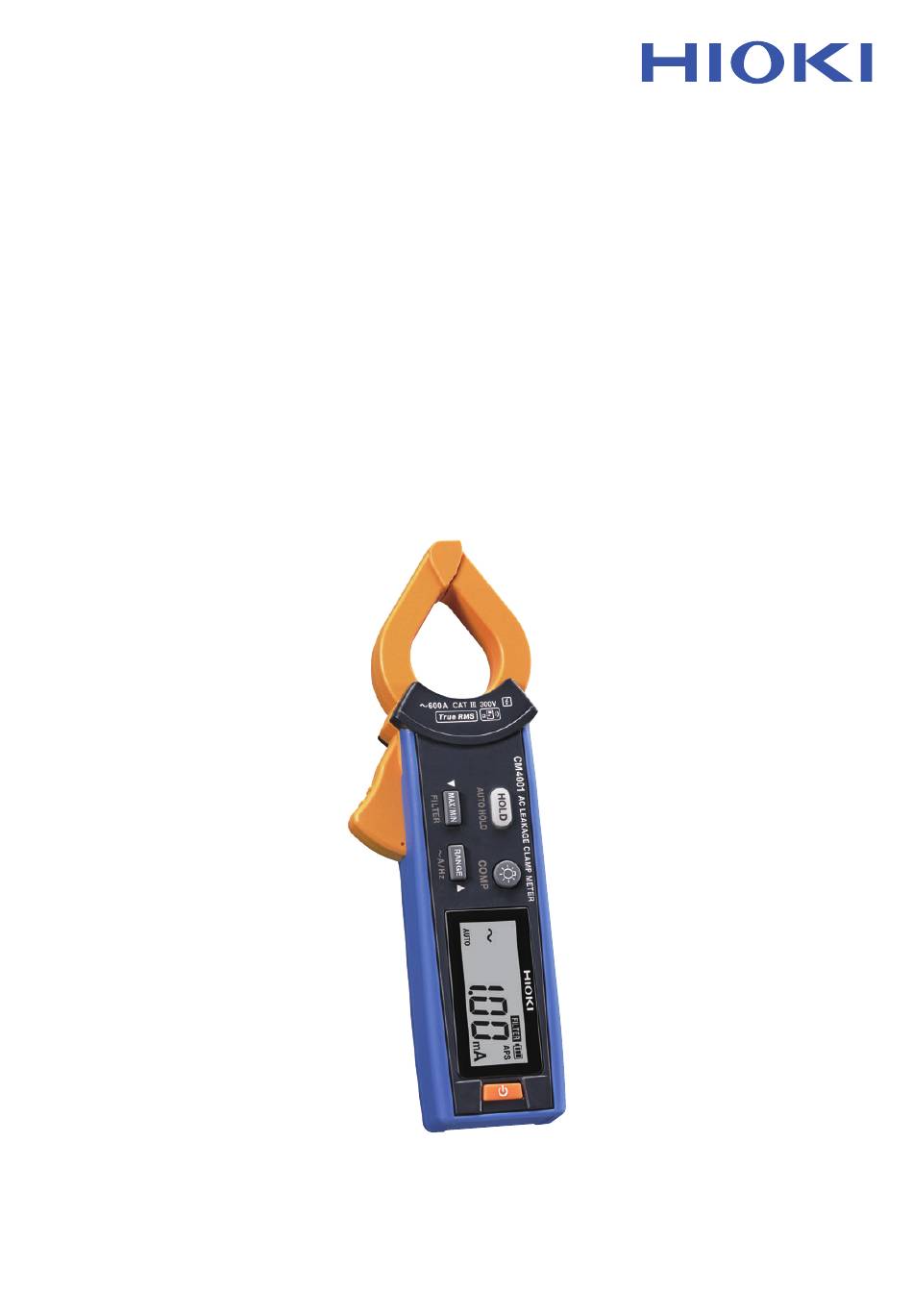

- Page 1 CM4001 Version téléchargeable du manuel d'instructions PINCE MULTIMÉTRE DE COURANT DE FUITE AC LEAKAGE CLAMP METER Jan. 2023 Edition 1 CM4001A967-00 (A963-00) 23-01H HIOKI CM4001A967-00...
- Page 2 HIOKI CM4001A967-00...
- Page 3 Introduction Introduction Merci d'avoir acheté la Pince multimètre de courant de fuite Hioki CM4001. Afin d'en tirer les meilleures performances, veuillez d'abord lire ce manuel puis conservez-le à portée de main pour future référence. Dernière édition du manuel d'instructions Le contenu de ce manuel peut être modifié, par exemple en raison d'améliorations du produit ou de modifications des spécifications.
-
Page 4: Réalisation Des Mesures
Serrez l'appareil de manière à ce que l'objet à mesurer soit situé au centre de la pince. Lisez la valeur mesurée. Appuyez sur la touche RANGE pendant 1 s ou plus pour commuter de la mesure de la fréquence à la mesure du courant. HIOKI CM4001A967-00... -
Page 5: Mesure Du Courant De Fuite
Si la pince est même légèrement ouverte, les valeurs mesurées peuvent inclure des erreurs et la précision ne peut pas être assurée. HIOKI CM4001A967-00... - Page 6 • Si l'isolement du dispositif de charge s'est détérioré à l'emplacement B dans le schéma, vous pouvez détecter le courant de fuite grâce à la mesure en serrant les fils en faisceau, pas à l'emplacement mais à l'emplacement Équipement Équipement Courant de charge de charge de fuite HIOKI CM4001A967-00...
-
Page 7: Précautions Pour La Mesure Du Courant De Charge
; toutefois, ceci n'affecte pas la mesure. • Si vous ne pouvez pas détecter l'ampleur du courant d'entrée, désactivez la fonction de filtrage et démarrez la mesure en utilisant la gamme automatique ou la gamme de 600,0 A. HIOKI CM4001A967-00... -
Page 8: Fonction De Filtrage (Filter)
à l'aide de la gamme la plus grande. Pour des informations détaillées, veuillez consulter notre site Web. GENNECT Cross > FAQ > les valeurs mesurées varient considérablement en fonction de la gamme de mesure du multimètre de courant de fuite. HIOKI CM4001A967-00... -
Page 9: Fonction De Mémorisation (Hold)
Quand la valeur mesurée est stable, le rafraîchissement de l'affichage s'arrête automatiquement. Lors de la mesure suivante, retirez l'appareil du fil et serrez-le à nouveau l'objet à mesurer. (Pour annuler, maintenez la touche HOLD enfoncée pendant 1 s ou plus.) HIOKI CM4001A967-00... -
Page 10: Conditions De Mémorisation Automatique
La gamme de variation et la valeur seuil peuvent varier en fonction de la gamme. Envergure de Gamme Valeur seuil variation 60,00 mA 600,0 mA 400 mesures ou moins 6,000 A 150 mesures 60,00 A 500 mesures ou moins 600,0 A HIOKI CM4001A967-00... -
Page 11: Valeurs Max., Min., Moyenne Et De Pic (Max/Min)
• L'appareil mesure la valeur RMS. AVG signifie la valeur moyenne de toutes les valeurs mesurées. Peak max. Pic max. Onde Waveform Max. Max. Valeur mesurée Measured value Min. Min. Pic min. Peak min. (Valeur RMS) (RMS value) Intervalle de rafraîchissement de l'affichage Display refresh interval HIOKI CM4001A967-00... -
Page 12: Mesure Du Courant D'appel (Ac Inrush)
Gamme de 600,0 A 60,00 mA Gamme de 600,0 mA 600,0 mA, 6,000 A, 60,00 A, 600,0 A Gamme dans laquelle le courant est mesuré Pour annuler, maintenez les touches MAX/MIN et RANGE enfoncées simultanément pendant 1 s ou plus. HIOKI CM4001A967-00... -
Page 13: Fonction De Comparateur (Comp)
Maintenir la touche enfoncée augmente ou diminue la valeur de façon continue. Appuyez sur la touche HOLD. La valeur seuil est confirmée, et l'appareil affiche l'écran de mesure. Vidéo Détectez les problèmes plus rapidement avec une fonction de comparateur sur YouTube HIOKI CM4001A967-00... - Page 14 Le réglage du filtrage est confirmé, et le symbole [HOLD] et les segments [rUn] clignotent à l'écran. Pour changer la valeur seuil Appuyez sur la touche MAX/MIN ou la touche RANGE pour revenir à l'écran de sélection de la valeur seuil (étape Appuyez sur la touche HOLD. L'appareil démarre la journalisation d'événements. HIOKI CM4001A967-00...
-
Page 15: Journalisation D'événements En Cours
L'appareil affiche la valeur maximale depuis le début de l'enregistrement. Le rétro-éclairage rouge clignotant vous avertit que la valeur maximale dépasse la valeur seuil définie. Appuyez sur HOLD pour figer le relevé. Fin de la journalisation d'événements simples Passez en boucle les modes de l'appareil. HIOKI CM4001A967-00... -
Page 16: Fonction De Mise Hors Tension Automatique (Aps)
Le rétro-éclairage d'avertissement ne fonctionne que pour la valeur mesurée actuelle. Le rétro- éclairage d'avertissement ne fonctionne pas pour la valeur figée et les valeurs enregistrées des fonctions affichées MAX, MIN, AVG, PEAK MAX et PEAK MIN. HIOKI CM4001A967-00... -
Page 17: Fonction De Communication Sans Fil
Quand l'appareil est placé sur le plancher ou le sol, la distance de communication est raccourcie. Il est recommandé de déplacer l'appareil du plancher ou du sol et de le placer sur un bureau ou une table ou de le tenir en main. HIOKI CM4001A967-00... -
Page 18: Utilisation De La Fonction De Communications Sans Fil
GENNECT Cross (jusqu'à huit appareils). • Attendez 5 à 30 s que la connexion de l'appareil soit enregistrée après avoir allumé l'appareil. Si la connexion de l'appareil n'est pas enregistrée après 1 minute, redémarrez GENNECT Cross et l'appareil. HIOKI CM4001A967-00... -
Page 19: Fonction De Journalisation D'événements (Event)
200 ms, et ne pas détecter les événements. • L'appareil peut enregistrer jusqu'à 99 événements. L'enregistrement d'événements s'arrête quand les événements enregistrés atteignent le nombre de 99. • Quand vous démarrez une autre session de journalisation d'événements, l'appareil supprime les données journalisées précédemment. HIOKI CM4001A967-00... -
Page 20: Confirmation Et Commutation Du Réglage Hid
Le réglage HID enregistré dans le Z3210 s'affiche. Quand la fonction HID est activée Quand la fonction HID est désactivée Si vous ne souhaitez pas modifier le réglage HID, appuyez sur la touche d'alimentation pour éteindre l'appareil. HIOKI CM4001A967-00... - Page 21 1. Utilisez le réglage Bluetooth ® de votre dispositif mobile pour supprimer l'appareil. 2. Désactivez la fonction HID du Z3210. 3. Utilisez le réglage GENNECT Cross de l'appareil pour reconnecter l'appareil. Pour des informations détaillées, veuillez consulter le site Web du Z3210. HIOKI CM4001A967-00...
