Réglage / réajustement de la brosse latérale
4.3.3


Tenir compte du poids
propre de la brosse latérale
lors du réglage.


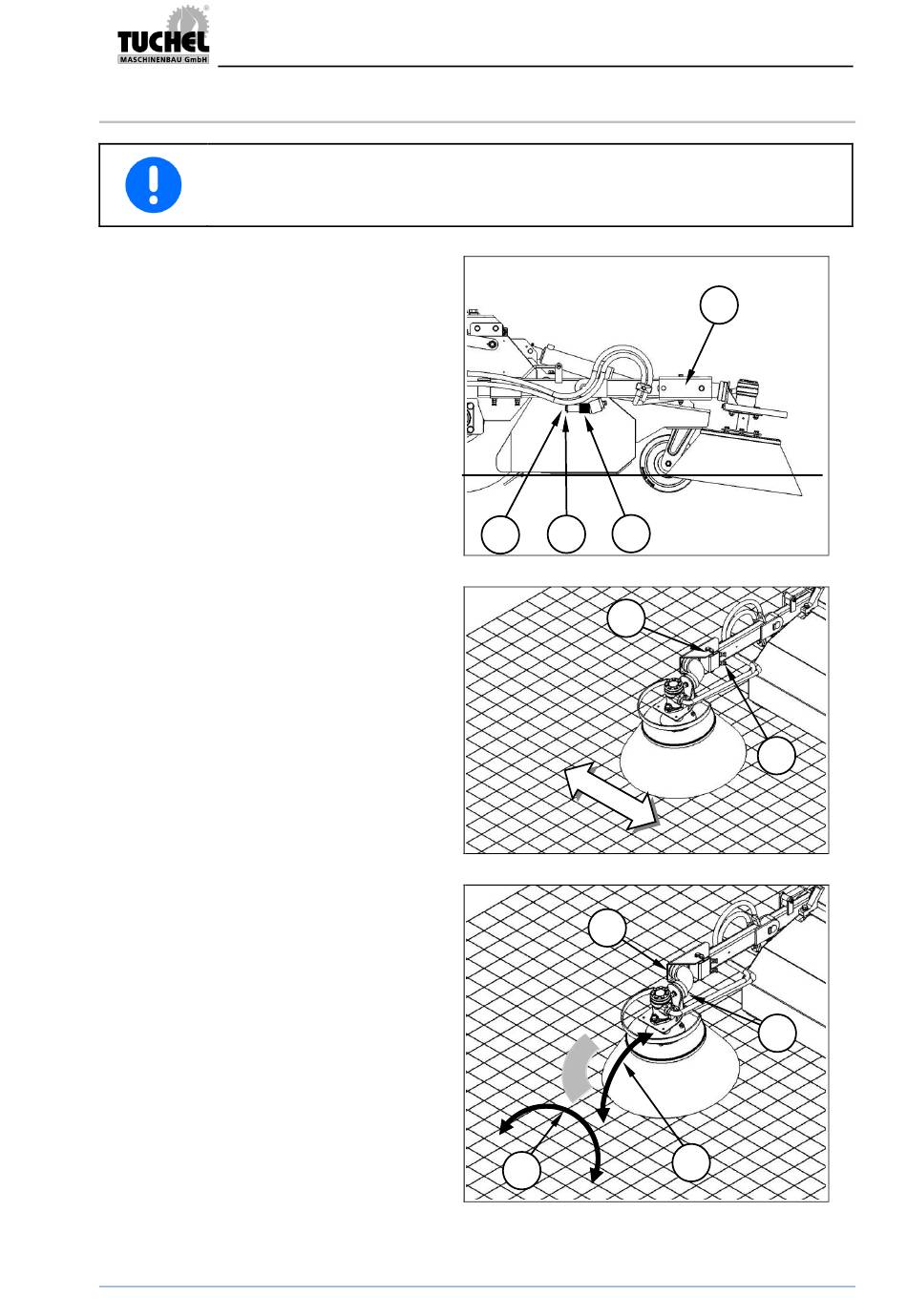

Le balancier (1) repose sur le
boulon (2) lorsque la balayeuse se
trouve 3 à 6 cm au-dessus du sol.

Réajustement possible : retirer
la goupille fendue (3), extraire le
boulon (2) et enlever les rondelles
d'écartement (4) séparées.
La brosse latérale est ainsi
déplacée vers le bas.
Adaptation de la largeur de travail

Desserrer l'assemblage vissé (5)
et déplacer la brosse latérale dans
la zone du trou oblong.

Déplacer l'assemblage vissé (6)
du dispositif d'arrêt.
La brosse latérale déplace la
position plus vers l'intérieur
ou vers l'extérieur (7).
Brosse latérale : réglage du point de
contact

La brosse latérale doit déblayer
la marge dans la zone comprise
entre 12 et 3 heures, voir l'arc de
cercle (7).

Déplacer les clavettes (8).
L'inclinaison (9) est modifiée.

Déplacer les clavettes (10). L'angle
d'attaque (11) est modifié.

Exécuter le contrôle du
fonctionnement.

Contrôler le serrage correct de tous les assemblages vissés.
Les prescriptions de sécurité du point 4.2 sont applicables.
Attelage et dételage de l'outil porté
3 4
2
Fig. 4.15
5
7
Fig. 4.16
8
7
11
Fig. 4.17
1
6
10
9
