4.3.3

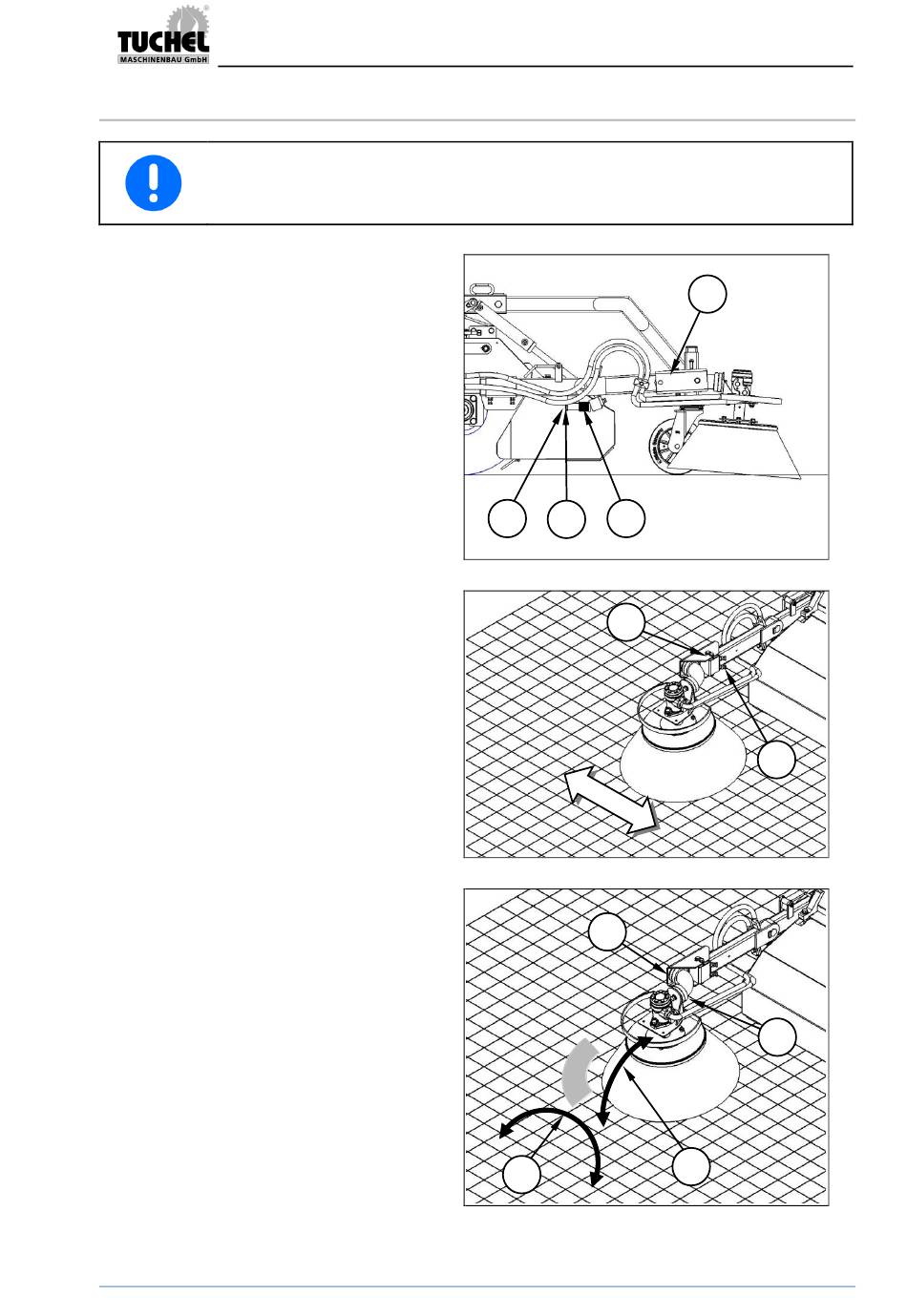

Réglage / réajustement de la brosse latérale
Tenir compte du poids
propre de la brosse latérale
lors du réglage.
Le balancier (1) repose sur le
boulon (2) lorsque la balayeuse se
trouve 3 à 6 cm au-dessus du sol.
Réajustement possible : retirer la
goupille fendue (3), extraire le
boulon (2) et enlever les rondelles
d'écartement (4) séparées. La
brosse latérale est ainsi déplacée
vers le bas.
Adaptation de la largeur de travail
Desserrer l'assemblage vissé (5) et
déplacer la brosse latérale dans la
zone du trou oblong.
Déplacer l'assemblage vissé (6) du
dispositif d'arrêt.
La brosse latérale déplace la
position plus vers l'intérieur ou vers
l'extérieur (7).
Brosse latérale : réglage du point
de contact
La brosse latérale doit déblayer la
marge dans la zone comprise
entre 12 et 3 heures, voir l'arc
de cercle (7).
Déplacer les clavettes (8).
L'inclinaison (9) est modifiée.
Déplacer les clavettes (10). L'angle
d'attaque (11) est modifié.
Exécuter le contrôle du
fonctionnement.
Contrôler le serrage correct de tous les assemblages vissés.
Les prescriptions de sécurité du point 4.2 sont applicables.
Attelage et dételage de l'outil porté
2
4
3
Fig. 4.18
5
7
Fig. 4.19
8
7
11
Fig. 4.20
1
6
10
9
4-33
