2. Montez le support d'avertisseur sonore sur le support
de couvercle gauche avec la vis 5/16 x 3/4" et l'écrou
à embase 5/16" (Figure 7).
3. Positionnez l'avertisseur sonore de sorte que
l'ouverture soit orientée vers le bas.
4. Après avoir connecté le faisceau de câblage à
l'avertisseur sonore, fixez le couvercle avant à l'essieu
avant avec les (2) vis retirées précédemment.
6
Pose des feux arrière
Pièces nécessaires pour cette
opération:
1
Bloc optique arrière gauche
1
Bloc optique arrière droit
4
Vis à tête embase 3/8 x 3/4"
Procédure

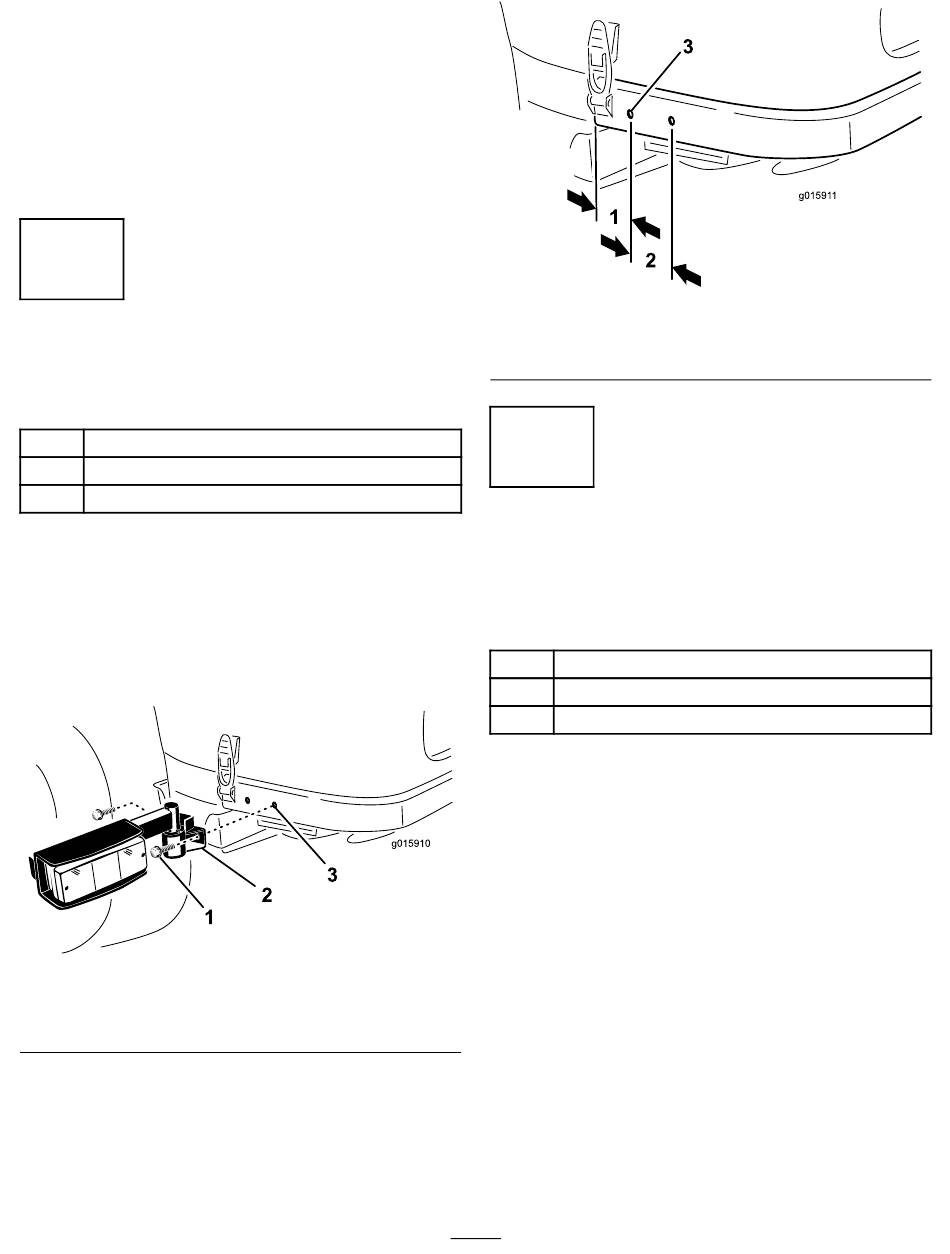

1. En utilisant les trous à l'arrière des verrous du capot,
fixez un bloc optique de chaque côté du cadre arrière
avec (2) vis à tête à embase 3/8 x 3/4" (Figure 8). Si
le cadre arrière ne comporte pas de trous de fixation,
passez à l'opération suivante.
1. Vis à tête à embase
2. Bloc optique
2. En vous aidant des dimensions indiquées à la
Figure 9, localisez, repérez et percez (2) trous de
9 mm de diamètre de chaque côté du cadre arrière.
Centrez les trous en haut et en bas du cadre.
Figure 8
3. Trou de montage
1. 57 mm
2. 65 mm
7
Connexion du faisceau de
câblage
Pièces nécessaires pour cette
opération:
1
Passe-câble
13
Serre-câble184 mm
2
Serre-câble de 368 mm
Procédure
Acheminez, connectez et fixez le faisceau de câblage
comme suit :
• Acheminez le bout du faisceau avec les (5)
connecteurs par le trou ouvert du panneau de
plancher (Figure 10).
• Acheminez les connecteurs du faisceau le long de la
colonne de direction et branchez les connecteurs aux
connecteurs correspondants. Attachez le faisceau à
la colonne de direction avec les serre-câbles.
5
Figure 9
3. Trou de 9 mm de diamètre
