Préliminaires
Aucune pièce requise
Procédure
1. Garez la machine sur une surface plane et
horizontale, arrêtez le moteur, serrez le frein de
stationnement et enlevez la clé de contact.
2. Débranchez le câble négatif (–) de la batterie.
ATTENTION
Portez des lunettes de sécurité et des gants en
caoutchouc pour manipuler des batteries. Ces
gaz étant explosifs, tenez les batteries à l'écart
des flammes nues ou sources d'étincelles. Ne
fumez pas.
3. Enfoncez la pédale de la colonne de direction,
pivotez la tour de direction aussi loin que possible et
relâchez la pédale.
4. Déplacer le verrou du siège, situé sur le côté gauche
du siège, vers l'arrière pour déverrouiller le siège et
tirez le haut du siège en avant jusqu'à ce que le verrou

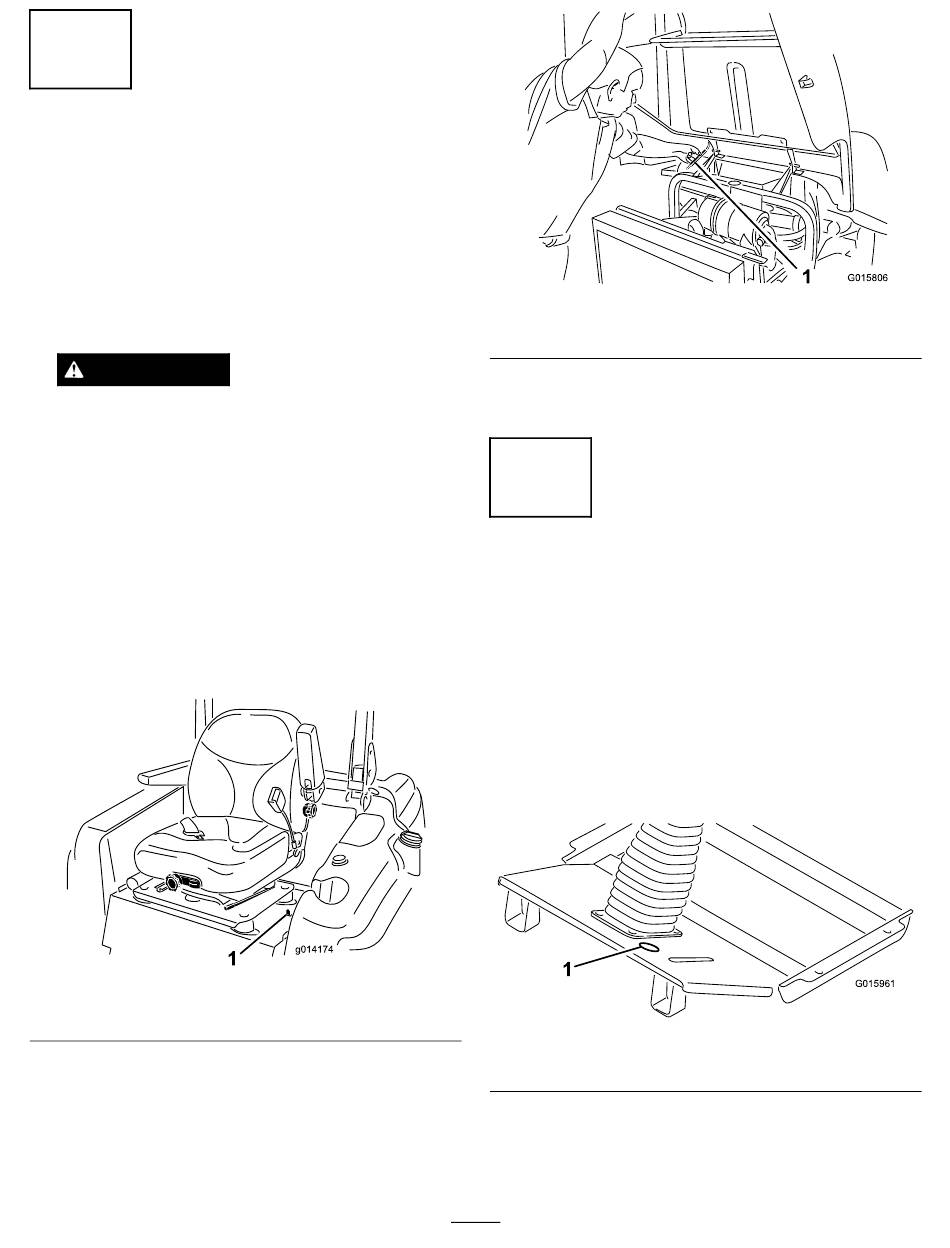

s'enclenche sur le panneau de siège (Figure 1).
1. Verrou du siège
5. Levez et fixez le capot comme suit :
• Ouvrez les verrous du capot.
• Soulevez le capot jusqu'à ce que la béquille puisse
être placée derrière le tube du châssis (Figure 2).
Figure 1
1. Béquille
• Abaissez le capot jusqu'à ce la béquille se trouve
devant et en appui contre le tube de châssis.
2
Trou d'accès du panneau de
plancher
Aucune pièce requise
Procédure
1. Retirez le cache amovible situé entre la pédale de
frein et la colonne de direction dans le panneau de
plancher (Figure 3). Si le panneau de plancher ne
comporte pas de cache amovible, passez à l'étape
suivante pour les instructions de perçage.
1
1. Emplacement du cache amovible
2. En vous aidant des dimensions données à la Figure 4,
localisez, repérez et percez un trou de 51 mm de
diamètre dans le panneau de plancher.
2
1
G015806
Figure 2
Figure 3
G015961
