4

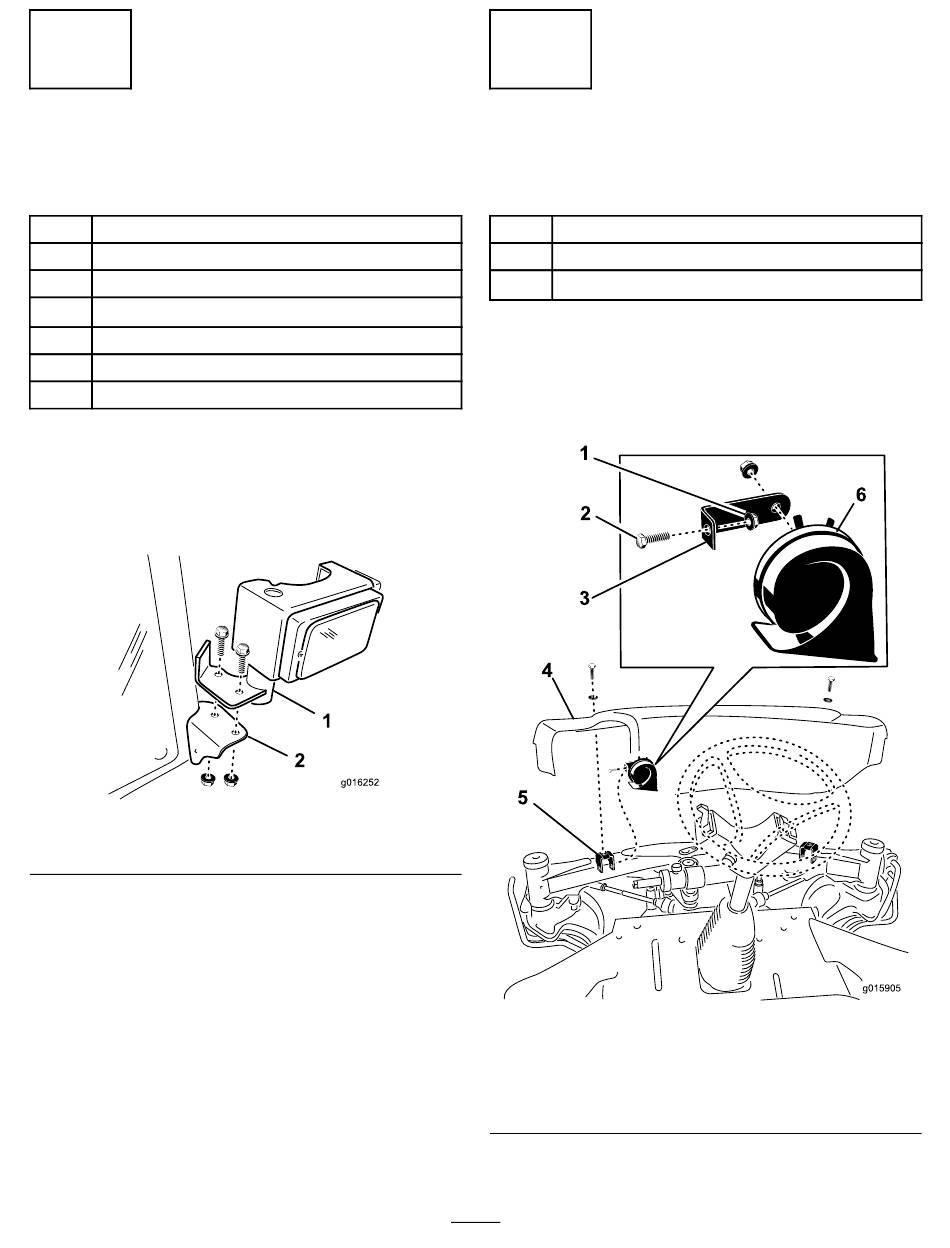

Montage des phares
Pièces nécessaires pour cette
opération:
1 Phare droit
1 Phare gauche
4 Vis à embase 3/8 x 1"
4
Écrou à embase 3/8"
1 Protection de phare droit
1 Protection de phare gauche
8 Vis 1/4 x 5/8"
Procédure
1. Montez le phare gauche sur le support de phare
dans l'angle avant gauche de la cabine avec (2) vis à
embase 3/8 x 1" et écrous 3/8" (Figure 6).
1. Phare
2. Répétez la procédure sur le côté droit de la cabine.
Figure 6
2. Support de phare
5

Pose de l'avertisseur sonore

Pièces nécessaires pour cette
opération:
1 Avertisseur sonore
1 Vis 5/16 x 3/4"
1
Écrou à embase 5/16"
Procédure
1. Retirez les (2) vis et rondelles qui fixent le couvercle
avant aux supports d'essieu avant (Figure 7).
Déposez le couvercle avant.
1. Écrou à embase
2. Vis
3. Support d'avertisseur
sonore
4
Figure 7
4. Couvercle avant
5. Support d'essieu avant
6. Avertisseur sonore
