Remarque: Lorsque vous percez le panneau
de plancher, prenez soin de ne pas toucher la
conduite hydraulique qui passe directement sous
l'emplacement du trou.
1
2
1. 25 mm
2. Trou de 51 mm de
diamètre
3
Montage de la colonne de
commutateur
Pièces nécessaires pour cette
opération:
1
Support de colonne
1
Avertisseur sonore
1
Fixation de support de colonne
2
Vis de carrosserie 3/8" x 1"
2
Écrou à embase 3/8"
1
Couvercle de colonne
2
Vis
Procédure
1. Montez le contacteur d'avertisseur sonore sur le
support de colonne avec le bouton en caoutchouc
(Figure 5). N'utilisez pas le bouton couleur argent
fourni avec l'avertisseur sonore.
2. Montez le support de colonne sur la colonne de
direction avec la fixation, (2) vis de carrosserie 3/8"
x 1" et écrous à embase 3/8". Positionnez le support
3
G015966

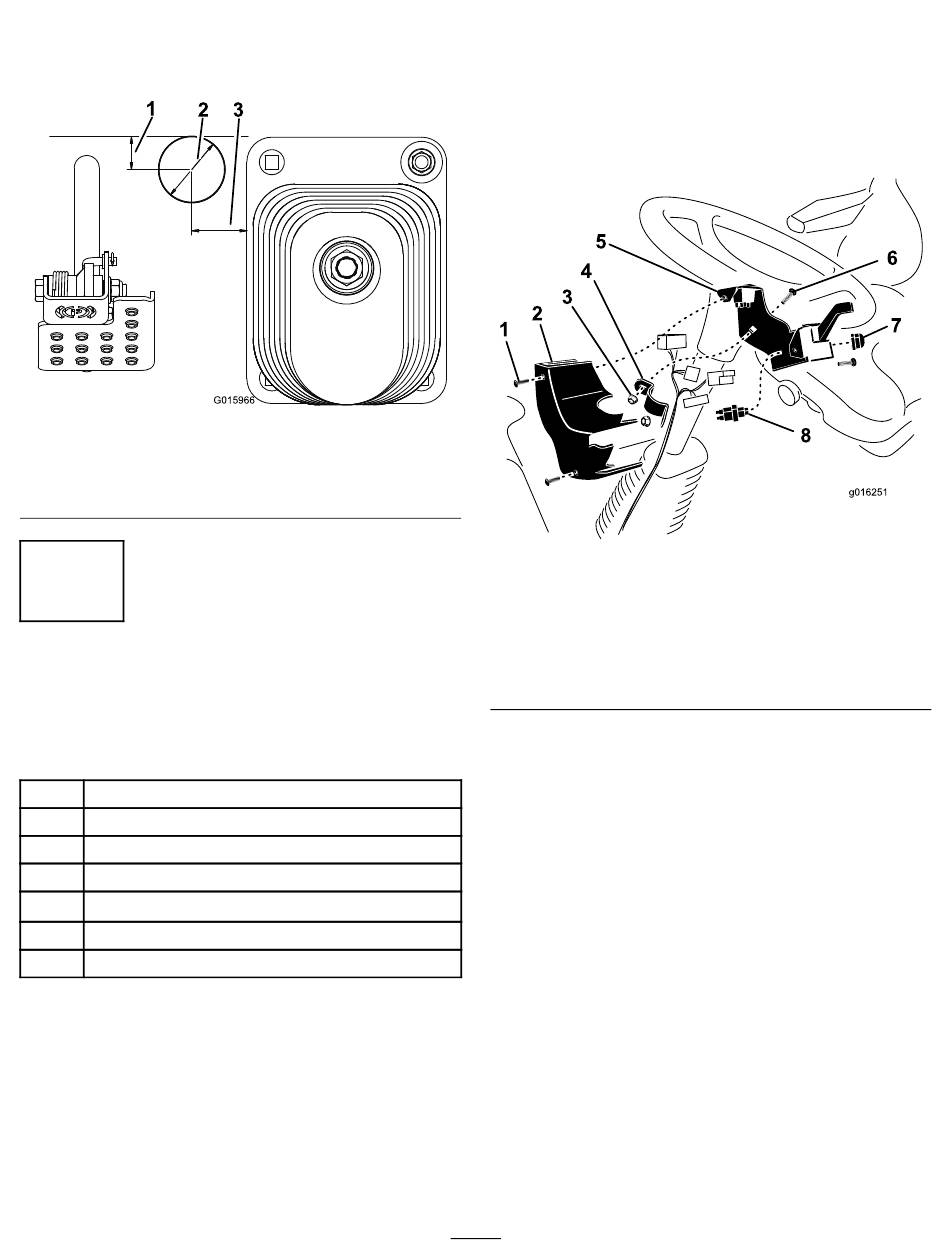

Figure 4
3. 41 mm
de colonne aussi haut que possible sur la colonne de
direction, comme illustré à la Figure 5. Le support de
la colonne de direction ne doit pas gêner le volant.
Remarque: Ne serrez pas excessivement les
vis de carrosserie et les écrous à embase, car cela
pourrait déformer le support et empêcher la pose
du couvercle.
1. Vis (2)
2. Couvercle de colonne
3. Écrou à embase
4. Fixation de support de
colonne
3. Après avoir connecté le faisceau de câblage, posez
les écrous de verrouillage qui fixent le couvercle au
support de colonne avec deux vis (Figure 5).
3
Figure 5
5. Support de colonne
6. Vis de carrosserie
7. Bouton d'avertisseur
sonore
8. Contacteur d'avertisseur
sonore
