Accessoires
Manchon à souder
pour FDL 30/35
avec raccord G1A pour
montage affleurant
réf. 215159-0000
Caractéristiques
techniques
Manchon coulissant
Manchon coulissant haute pression pour
pression jusqu'à 25 bar dans le réser-
voir, pour Liquiphant FDL 31/36 avec
tube prolongateur.
Pour le réglage continue du point de
commutation lors de la mise en service,
pour FDL 31/36 jusqu'à 6000 mm (sans
revêtement).
Tolérances de longueur de sonde :
jusqu'à 1 m de long : + 0mm / – 5mm
jusqu'à 3 m de long : + 0mm/ – 10mm
jusqu'à 6 m de long : + 0mm/ – 20mm
Données de service
Pression de service dans le réservoir :
jusqu'à 40 bar, température admissible
voir graphique ci-dessous
Pression d'épreuve : jusqu'à 60 bar
Température de service dans le
réservoir : –40 °C...+150 °C
Température ambiante au boîtier :
–20 °C...+70 °C
Viscosité du fluide : jusqu'à 10000mm
Densité min. du produit : 0,5 g/cm
Hystérésis de commutation: env. 5 mm
Temporisation :
au recouvrement env. 0,4 s,
au découvrement env. 1 s
Sécurité de commutation min./max. :
au choix
Signalisation de commutation :
DEL rouge
La température maxi-
male T
admissible au
1
boîtier dépend de la
température de service
T
dans le réservoir
2
La pression maximale p
e
admissible dans le
réservoir dépend de la
température T
dans le
2
réservoir
6
Matériaux des sondes
• acier inox 1.4581 (316 Nb), poli sur
demande
• acier inox 1.4581 (316 Nb), avec revê-
tement ECTFE ou PFA, avec brides
revêtues
• Hastelloy C4 (2.4610)
Certificats
2
• Certificat de conformité (CENELEC)
/s
3
KEMA N° Ex - 92.C.8494
• Certificat national allemand
(Zone 0, VbF) PTB Nr. III B/S 2243 F
• Agrément général de type :
(DIBt) Z-65.11-16
T
T
1
1
70 °C
50 °C
T
2
0 °C
40 °C
0 °C
20 °C
P e
40 bar
25 bar
P e
40 °C
0 °C
T
2
1 bar

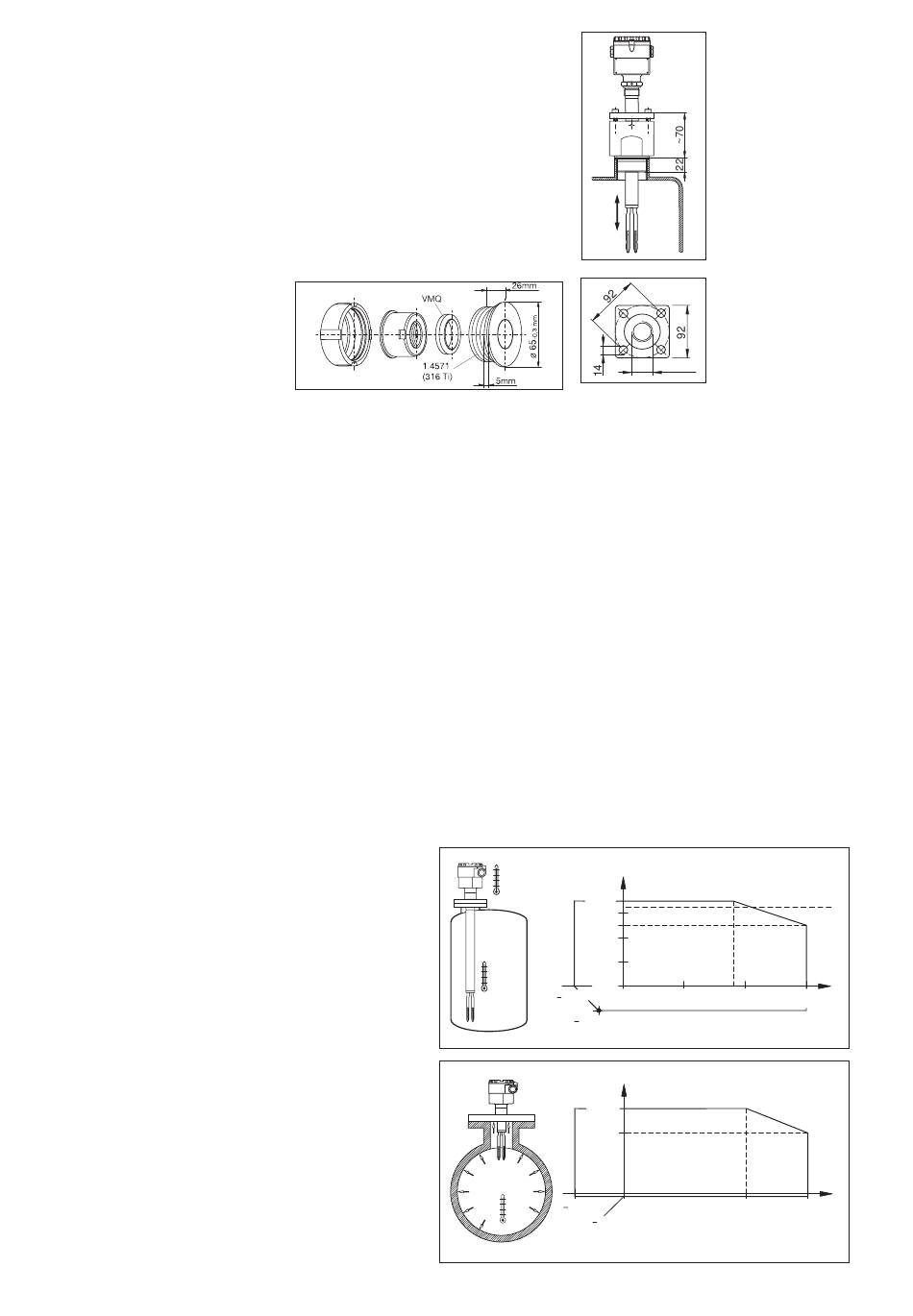

Manchon coulissant
haute pression
pour FDL 31, FDL 36.
Raccord à visser G1½ A
ou 1½ - 11½ NPT et
tube prolongateur nu
Bride carrée
pour FDL 30/31 ou
G 1A
FDL 35/36
EEx ia IIC T6
max. 65 °C
T
2
50 °C
100 °C
150 °C
2 T
100 °C
150 °C
