Endress+Hauser Nivotester FailSafe FTL825 Information Technique

Information technique

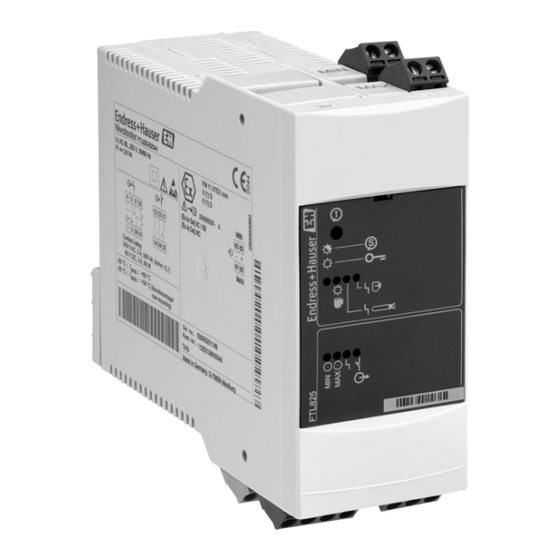

Nivotester FailSafe FTL825
Détecteur de niveau
Pour Liquiphant FailSafe FTL80, FTL81 et FTL85
Domaines d'application
• Détection de seuil sans risque d'erreur dans les
liquides
• Pour détecteur de niveau en zone 0
• Utilisation dans des systèmes de sécurité requérant
une sécurité fonctionnelle jusqu'à SIL3 selon
IEC 61508 Ed.2.0 / IEC 61511-1 / ISA 84-1
• Installations critiques pour la sécurité jusqu'à SIL3
dans les industries chimique, pétrochimique et du
pétrole & gaz, pour lesquelles
– les systèmes redondants ou diversifiés ne présentent
aucun intérêt ou ne sont pas possibles
– des cycles de test les plus longs possibles sont
souhaitables
– des contre-vérifications ne sont pas possibles ou
uniquement à des frais élevés
TI01027F/14/FR/01.11
Principaux avantages
• Sécurité fonctionnelle SIL3 grâce à :
– construction interne deux voies et autosurveillance
permanente
– surveillance de ligne jusqu'au capteur
– surveillance permanente du détecteur de niveau
Liquiphant FailSafe
• Signal LIVE visualisé en permanence
• Fonction diagnostic étendue et indication des défauts
• Vérification de l'ensemble du système de mesure, y
compris du dispositif de commande et de signalisation
en aval, via une touche test ou la commande à distance
• Fonction de verrouillage intégrée (automaintien)
• Pas de risque de confusion grâce à une identification
sans équivoque (signal LIVE)
• 4 sorties tout ou rien (pouvant être évaluées
séparément) :
– 2 comme contacts de sécurité niveau en courant de
repos pour un signal de sortie redondant
– 1x contact de signalisation (par ex. lampe)
– 1x contact d'alarme comme contact inverseur
• Contre-vérification : intervalle de test jusqu'à 12 ans
