Endress+Hauser Liquifloat FTS20 Instructions D'opération
Détecteur de niveau
Masquer les pouces
Voir aussi pour Liquifloat FTS20:
- Mode d'emploi (41 pages) ,
- Mode d'emploi (37 pages)
Manuels Connexes pour Endress+Hauser Liquifloat FTS20
Sommaire des Matières pour Endress+Hauser Liquifloat FTS20

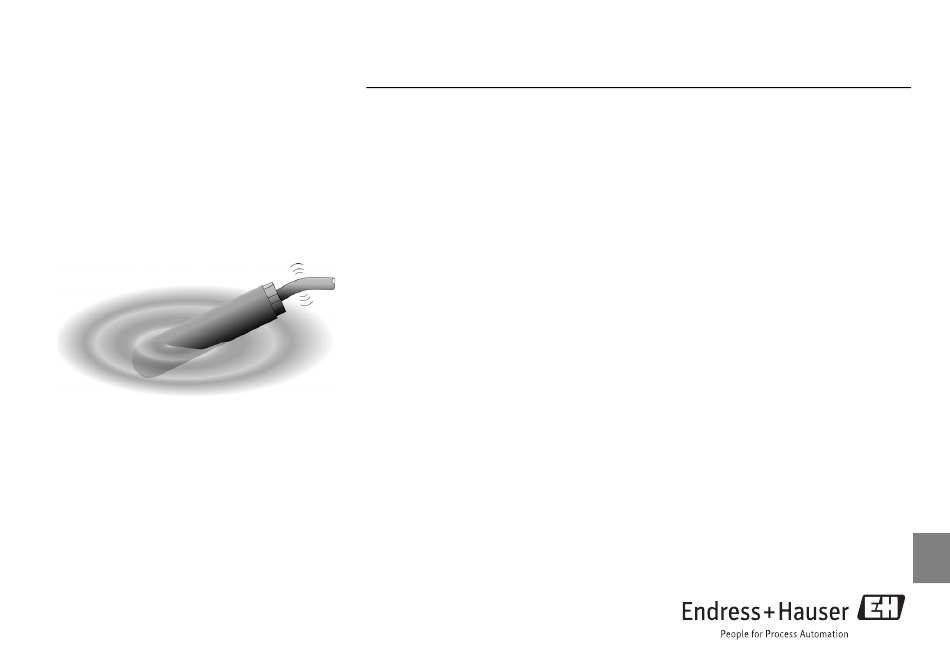

- Page 1 Products Solutions Service KA00180F/00/A3/17.19 71430436 Operating Instructions Liquifloat FTS20 Détecteur de niveau...
-
Page 2: Consignes De Sécurité
Remarque ! Le symbole « Remarque » fait allusion à des processus qui, s' i ls ne sont pas exécutés de façon conforme, peuvent avoir une influence sur le fonctionnement ou déclencher une réaction imprévisible de l' a ppareil. Endress+Hauser... -
Page 3: Variantes D'appareils
3 fils, inverseur pour max. 250 V c.a. / 150 V c.c. 52010122 avec câble en PVC – polychlorure de vinyle (noir) 71035520 20 m 52010123 avec câble en PUR – polyuréthane (gris) 71035521 20 m 52010124 avec câble en CSM – polyéthylène chlorosulfoné (noir) 71035522 20 m Endress+Hauser... -
Page 4: Principe De Fonctionnement
Connexions électriques selon NAMUR pour la zone explosive (jusqu' à la zone 1) ou inverseur (AC/ DC) pour une utilisation standard universelle • Différents matériaux de câble pour différents fluides • Petit diamètre pour montage simple à travers un trou taraudé G1A Endress+Hauser... -
Page 5: Applications
Applications Commande de pompes et vannes par interrupteur ou signalisation du niveau ou du seuil de remplissage Endress+Hauser... -
Page 6: Montage
La longueur de câble entre la fixation et le flotteur dépend du type de câble (voir caractéristiques techniques) • En cas d' u tilisation du contrepoids, il convient de fixer un dispositif de décharge supplémentaire (p. ex. un noeud sur le câble) derrière le presse-étoupe, sur le côté extérieur du réservoir Endress+Hauser... -
Page 7: Raccordement Électrique
2 / bleu L – 71035517, 71035518 Contact inverseur (AC/DC) bleu Couleurs des câbles : Réf.: noir + brun = contact ouvert noir 52010122, 52010123 noir + bleu = contact fermé 52010124, 71035520 brun (état des contacts au flottage) 71035521, 71035522 Endress+Hauser... -
Page 8: Caractéristiques Techniques Fts20 (Namur)
Caractéristiques techniques FTS20 (NAMUR) Système de mesure Composé du flotteur FTS20 et d' u n amplificateur-séparateur, p. ex. Endress+Hauser Nivotester FTL325N Élément de commutation Capteur de position inductif avec bille de commutation, à fermeture au flottage Alimentation 8,2 V ±2 V Courant de service <1,2 mA non commuté... -
Page 9: Caractéristiques Techniques Fts20 (Ac/Dc)
0,8 g/cm Densité du fluide Matériau du flotteur polypropylène (PP) Matériau du câble PVC, CSM: longueur standard 5 m et 20 m, section 3 x 0,75 mm PUR: longueur standard 5 m et 20 m, section 3 x 0,50 mm Endress+Hauser... -
Page 10: Dimensions
Longueur minimale de câble entre PVC : 50 mm la fixation et le flotteur PUR : 100 mm CSM : 100 mm Dimensions Flotteur FTS20 Endress+Hauser... - Page 11 Presse-étoupe Contrepoids (Cotes en mm) 32,5 Endress+Hauser...
- Page 12 71430436 www.endress.com...
