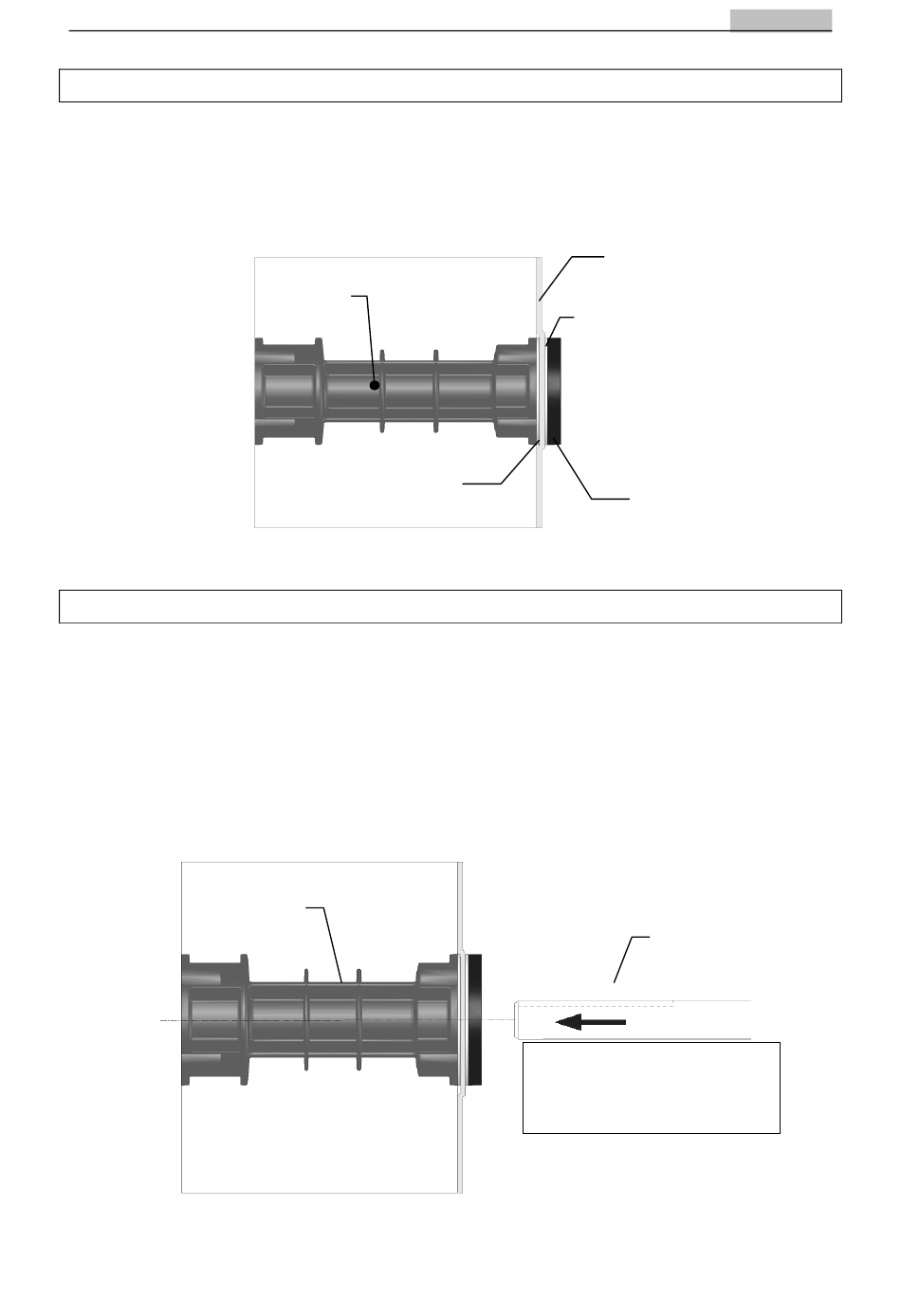

REALISATION DE L'ETANCHEITE COTE TRAVERSEE DE PAROI

1 : S'assurer de la présence du joint sous le liner.
2 : Mettre le bassin en eau, arrêter le remplissage à 10 centimètres sous la pièce.
3 : Repérer les 4 trous diamètre 8 mm sous le liner et les percer.
4 : Coller le joint Ø 100 mm derrière la bride avant.
5 : Fixer la bride par les 4 vis Ø 8 mm.
6 : Découper le liner au centre de la bride.
Traversée
de paroi
Côté
moteur

MONTAGE DE L'ARBRE MOTEUR DANS LA TRAVERSEE DE PAROI

1 : Retirer l'adhésif de protection de la traversée de paroi côté local moteur.
2 : S'assurer de l'absence de corps étranger dans la traversée de paroi. Contrôler
l'état de surface de l'interbague dans la traversée et au besoin la nettoyer.
3 : Introduire l'arbre inox, après l'avoir nettoyé et graissé, dans le sens piscine vers le
local moteur, rainure de clavetage en avant.
Traversée
de paroi
Côté
moteur
Mur de piscine
Joint de traversée
de paroi
Mur de piscine
Joint de traversée
de paroi
Côté
piscine
Sens d'introduction de
l'arbre moteur dans la
traversée de paroi
8/23 Indice de révision 003-2008-01-01
FRANÇAIS
Liner
Bride de traversée
de paroi
Côté
piscine
Rainure de clavette
