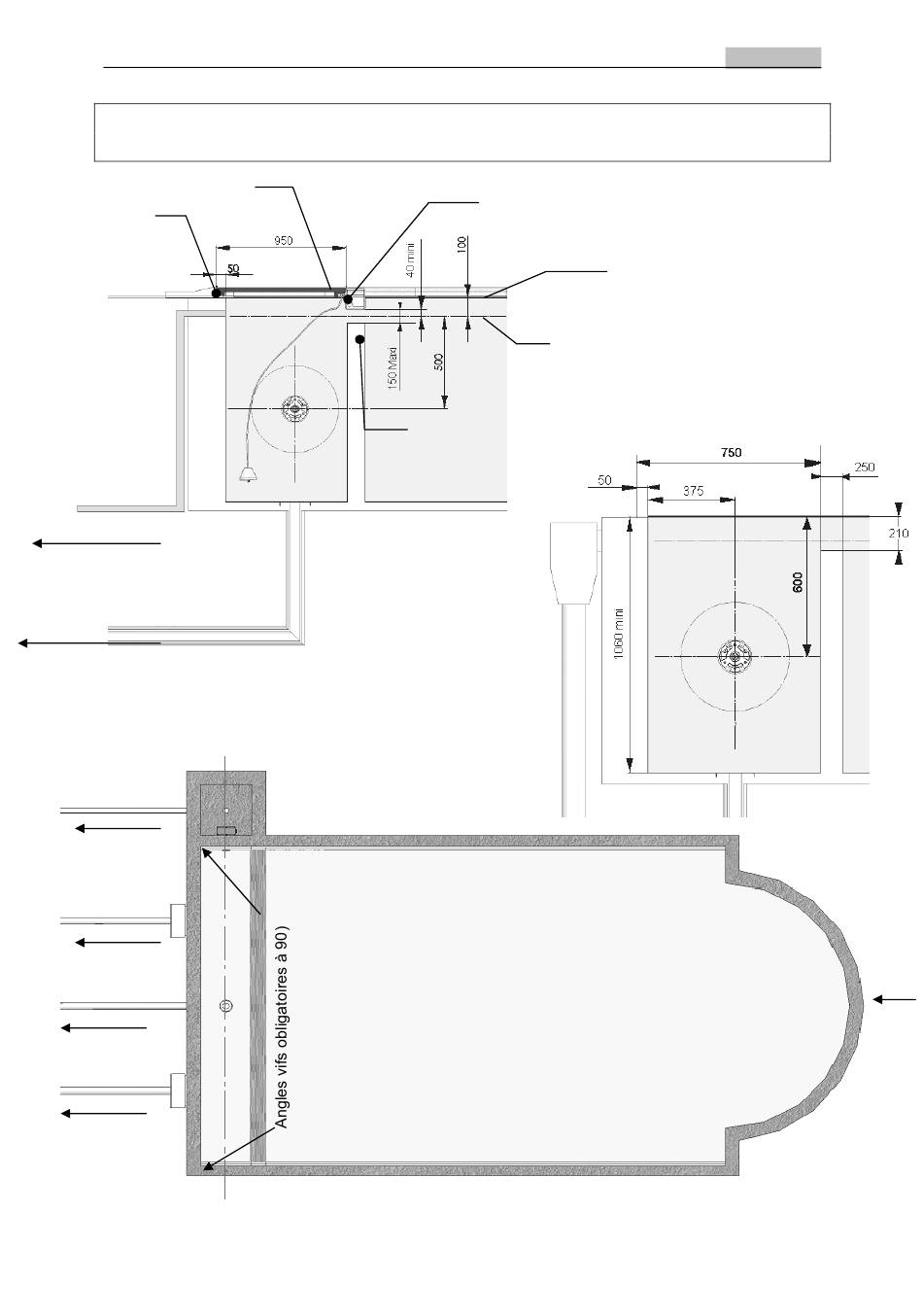

IMPLANTATION GENERALE POUR PISCINE AVEC MUR DE
SEPARATION
Caillebotis
Accroche liner
Trop plein
Bonde de fond
Regard 750 × 750
avec aération et
évacuation des
eaux
Skimmer
Bonde de fond
Skimmer
Nota : L'axe formé par la traversée de paroi et le prescellement de palier doit être
rigoureusement de niveau et d'équerre par rapport à la longueur de bassin
Alignement vertical poutrelle et mur
Nota : Le regard moteur peut être
implanté à droite ou à gauche
5/23
Poutrelle
Arase
Niveau
d'eau
Indice de révision 003-2008-01-01
FRANÇAIS
Dans le cas de
lames solaires,
prévoir un
refoulement
dans l'escalier
