REGLAGE DES FINS DE COURSE

1 : Effectuer les réglages des fins de courses lorsque la couverture est totalement
déroulée sur la piscine.

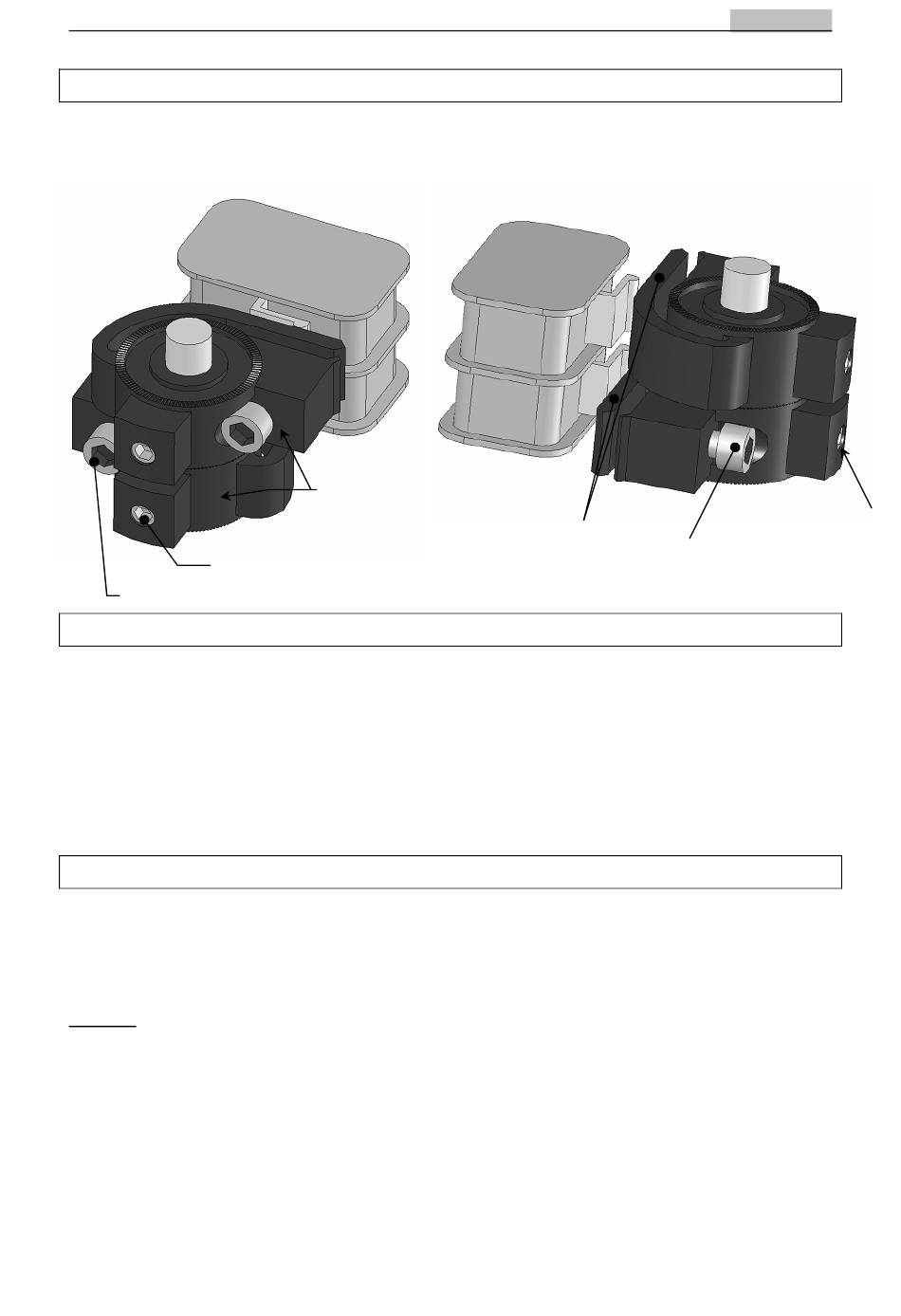

2 : Desserrer les vis de réglage grossier repère (A) sur les 2 cames.
Vis de réglage grossier (A)
Vis de réglage fin (B)

REGLAGE DE L'ENROULEMENT

1 : Tourner la clé du commutateur en position Enroulement (ouvert) et vérifier le sens
de rotation du moteur, si besoin est, inverser les fils O et F du commutateur à clé.
2 : Repérer la came permettant l'arrêt de l'enroulement, s'assurer que la partie
réglable de la came concernée va bien agir sur l'interrupteur (repère C sur croquis ci-
dessus).
3 : Enrouler la couverture de façon à faciliter l'écrémage des skimmers et réaliser le
réglage du fin de course concerné par rotation de la came vers l'interrupteur, puis
serrer la vis repère (A).

REGLAGE DU DEROULEMENT

1 : Tourner la clé du commutateur à clé en position Déroulement (Fermé) jusqu'à la
fermeture complète du bassin.
2 : Effectuer le réglage de la came de fin de course de fermeture comme ci-dessus.
NOTA :
Au besoin, affiner le réglage des fins de course par action sur la vis repère (B) qui
agira sur la languette déformable de la came (C).
- En vissant la vis (B) on arrête plus tôt.
- En dévissant la vis (B) on arrête plus tard.
Came de fin de course
19/23
(C)
(B)
Indice de révision 003-2008-01-01
FRANÇAIS
(A)
