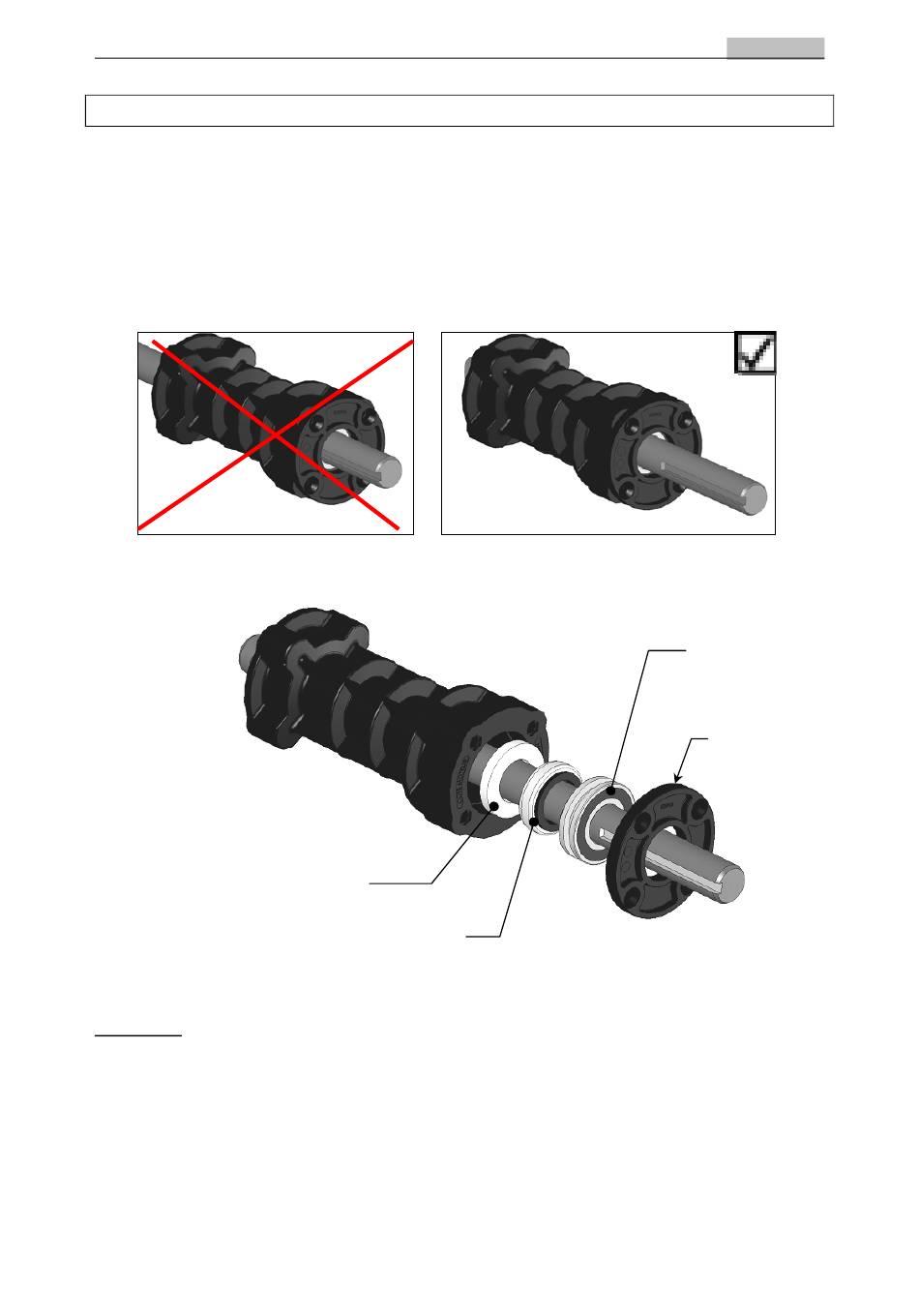

MONTAGE DE LA GARNITURE MECANIQUE

1 : Vérifier que la contreface céramique n'est pas endommagée et propre.
2 : Introduire la bague Cyclame sur l'arbre moteur.
Attention : Ressort côté roulement !
3 : Graisser et introduire le roulement.
4 : Fixer la bride de traversée de paroi par les 4 vis tête fraisée de 8×30mm
Mauvais montage de l'arbre
Contre face céramique
Bague cyclame
Attention !
1 : Il est impératif que la rainure de clavetage soit dégagée de la bague Cyclame
sinon l'étanchéité sera défectueuse.
2 : Vérifier qu'il n'y a aucun point dur dans la rotation de l'axe d'enroulement.
Montage correct de l'arbre
10/23 Indice de révision 003-2008-01-01
FRANÇAIS
Roulement
Bride de traversée de
paroi
