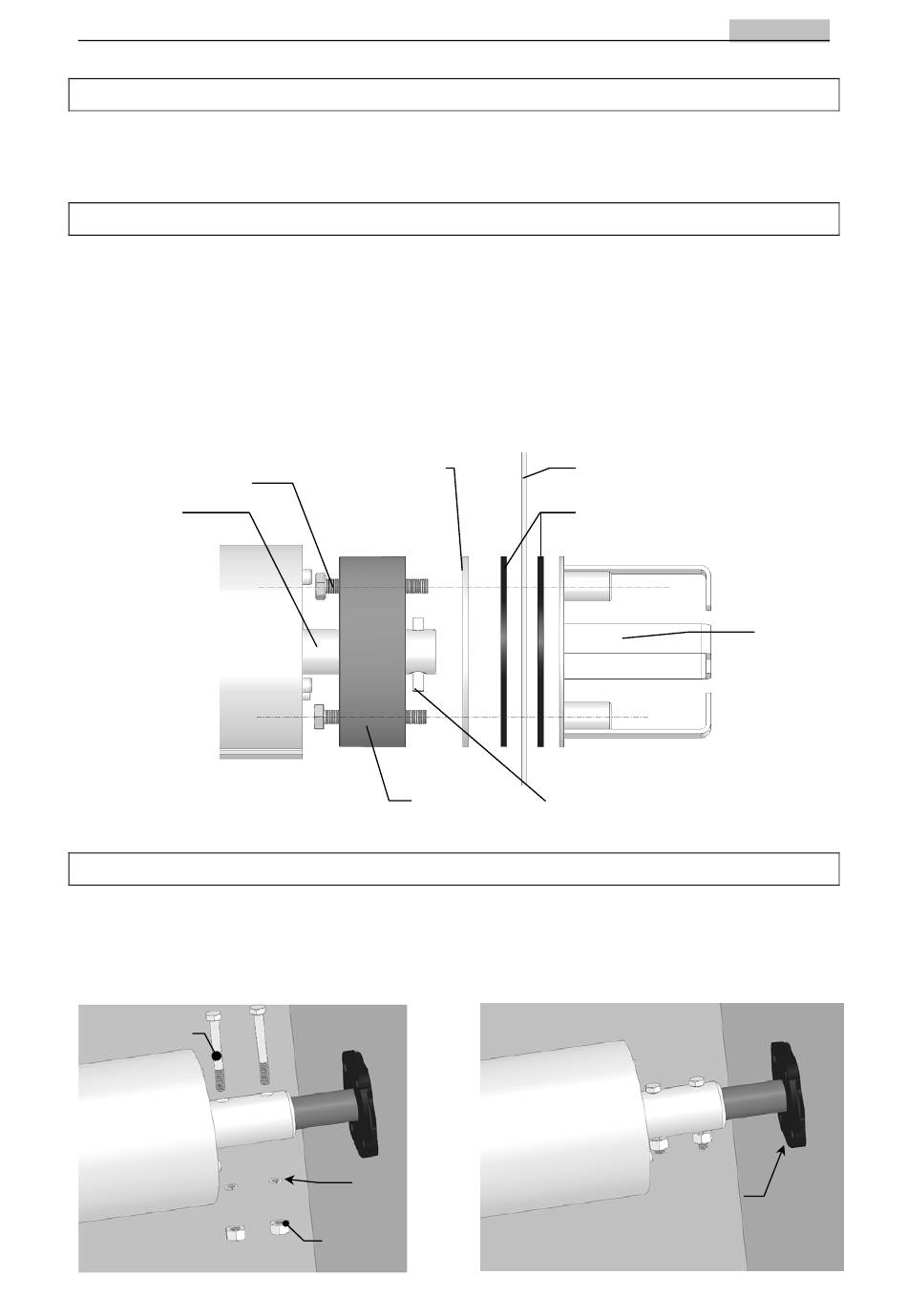

MISE EN PLACE DE L'AXE D'ENROULEMENT

1 : Procéder à la descente de l'axe d'enroulement dans la fosse.
2 : Le caler de niveau en prenant toutes précautions nécessaires pour ne pas abîmer
le revêtement de la piscine.
FIXATION DE L'AXE CÔTE PALIER
1 : Coller le joint derrière la butée de palier.
2 : Engager les deux vis hexagonales équipées de rondelles au travers :
-
-
-
3 : Visser au travers du liner précédemment percé, les deux vis dans le
préscellement de palier.
Nota : Le réglage de l'équerrage de l'axe d'enroulement par rapport au bassin devra
être effectué après accouplement de l'arbre moteur.
Vis M10×70+ rondelle
Arbre Ø30
Axe d'enroulement

FIXATION DE L'ARBRE MOTEUR AVEC L'AXE

1 : Retirer l'arbre moteur vers la piscine, l'engager dans l'accouplement et assembler
avec les deux boulons 8 × 60 inox et rondelles Grower.
2 : Recontrôler l'équerrage de l'axe d'enroulement par rapport au bassin et si besoin
est, corriger l'écart par déplacement horizontal du palier, serrer ensuite les deux vis
hexagonales du palier.
Vis M8 ×60
PISCINE
du palier
de la butée
du joint
Butée inox
de palier
Rondelle
Grower
Ecrou M8
Liner
Joint de
palier
Palier Goupille
Axe d'enroulement
PISCINE
9/23 Indice de révision 003-2008-01-01
FRANÇAIS
Prescellement
de palier
Traversée
de paroi
