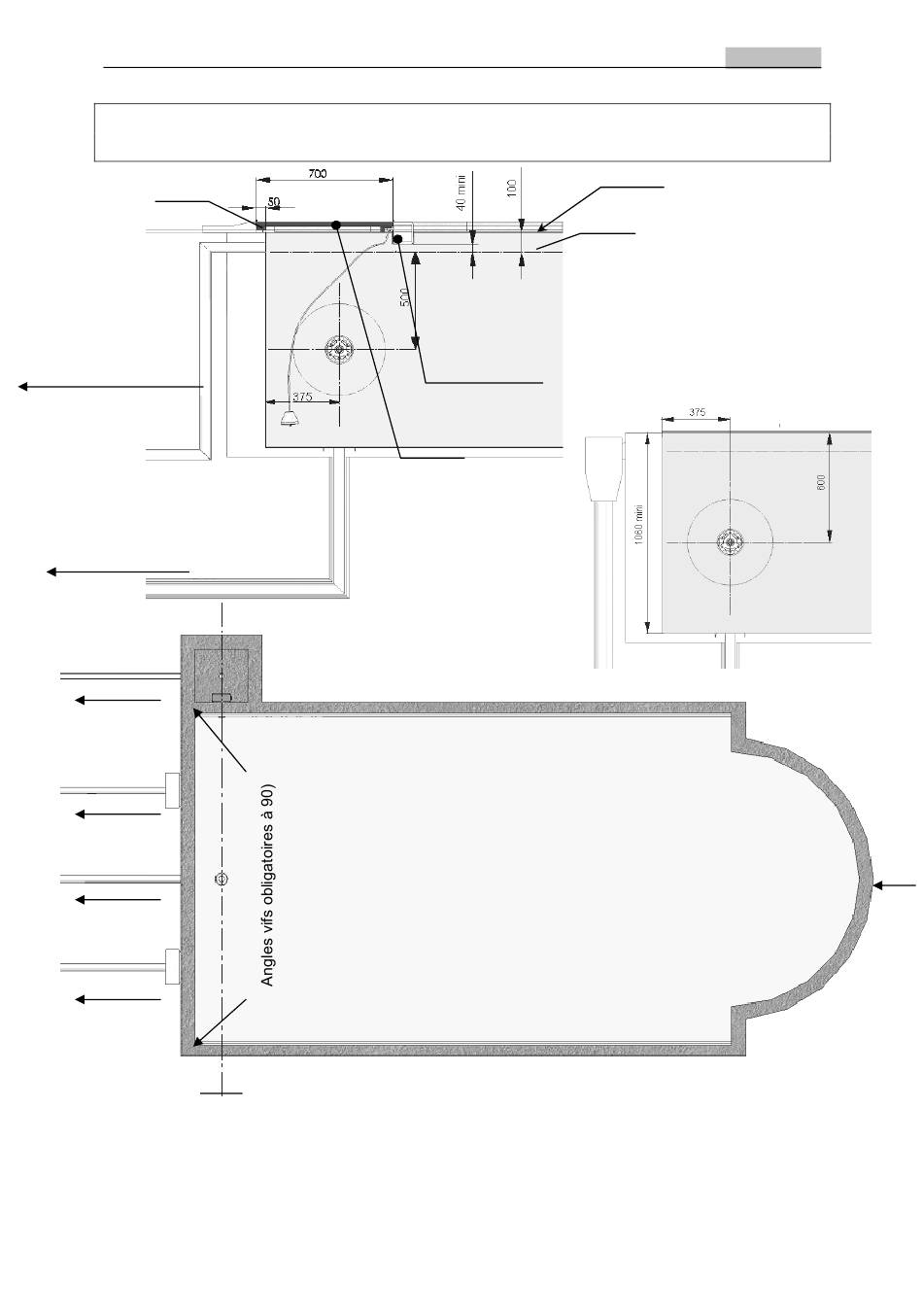

IMPLANTATION GENERALE POUR PISCINE SANS MUR DE
SEPARATION
Accroche liner
Trop plein
Bonde de fond
Regard 750 × 750
avec aération et
évacuation des eaux
Skimmer
Bonde de fond
Skimmer
Nota : L'axe formé par la traversée de paroi et le prescellement de palier doit être
rigoureusement de niveau et d'équerre par rapport à longueur du bassin
Caillebotis
Nota : Le regard moteur peut être
implanté à droite ou à gauche
4/23
Arase
Niveau d'eau
Poutrelle
refoulement dans
Indice de révision 003-2008-01-01
FRANÇAIS
Dans le cas de
lames solaires,
prévoir un
l'escalier
