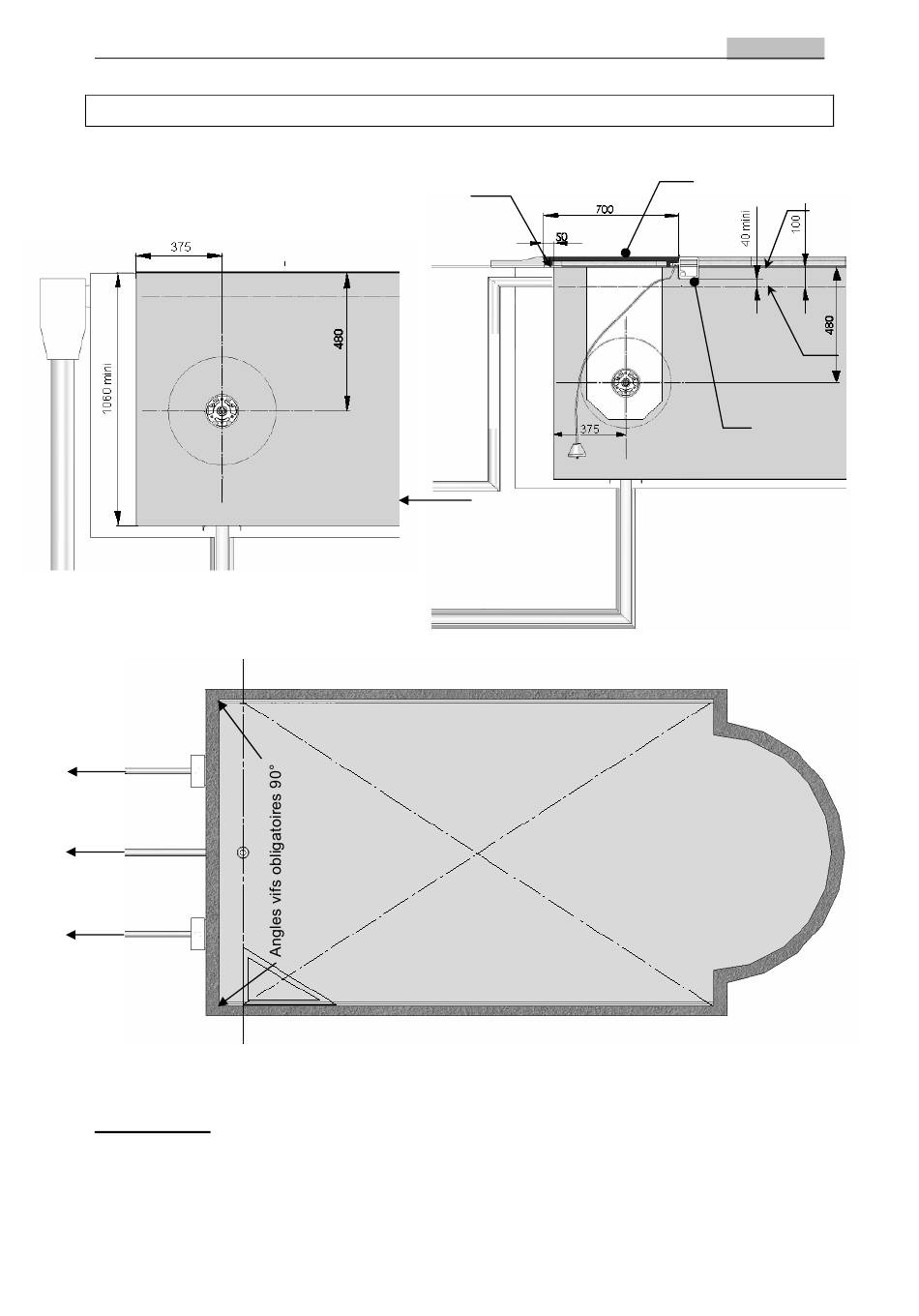

IMPLANTATION GENERALE DE LA MECANIQUE DANS LE BASSIN

Skimmer
Bonde de fond
Skimmer
Nota : L'axe formé par l'enrouleur doit être rigoureusement de niveau et d'équerre par
rapport à la longueur du bassin.
ATTENTION : En présence de rayons à l'arrière de l'enrouleur, vous devrez :
- Déporter éventuellement l'enrouleur vers le bassin en vous assurant
que les lames une fois enroulées sur l'axe d'enroulement ne touchent
pas au revêtement (liner) dans les rayons.
- Vous assurer que le montage de la poutre et des caillebotis est toujours
réalisable malgré le nouveau positionnement de l'enrouleur.
Accroche liner
Trop plein
Nota : le moteur peut être implanté à droite ou à gauche
A
B
7/22
Dans le cas de
lames solaires
A = B
refoulement dans
Indice de révision U005-2008-05-20
FRANÇAIS
Caillebotis
Arase
Niveau
d'eau
Poutrelle
prévoir un
l'escalier
