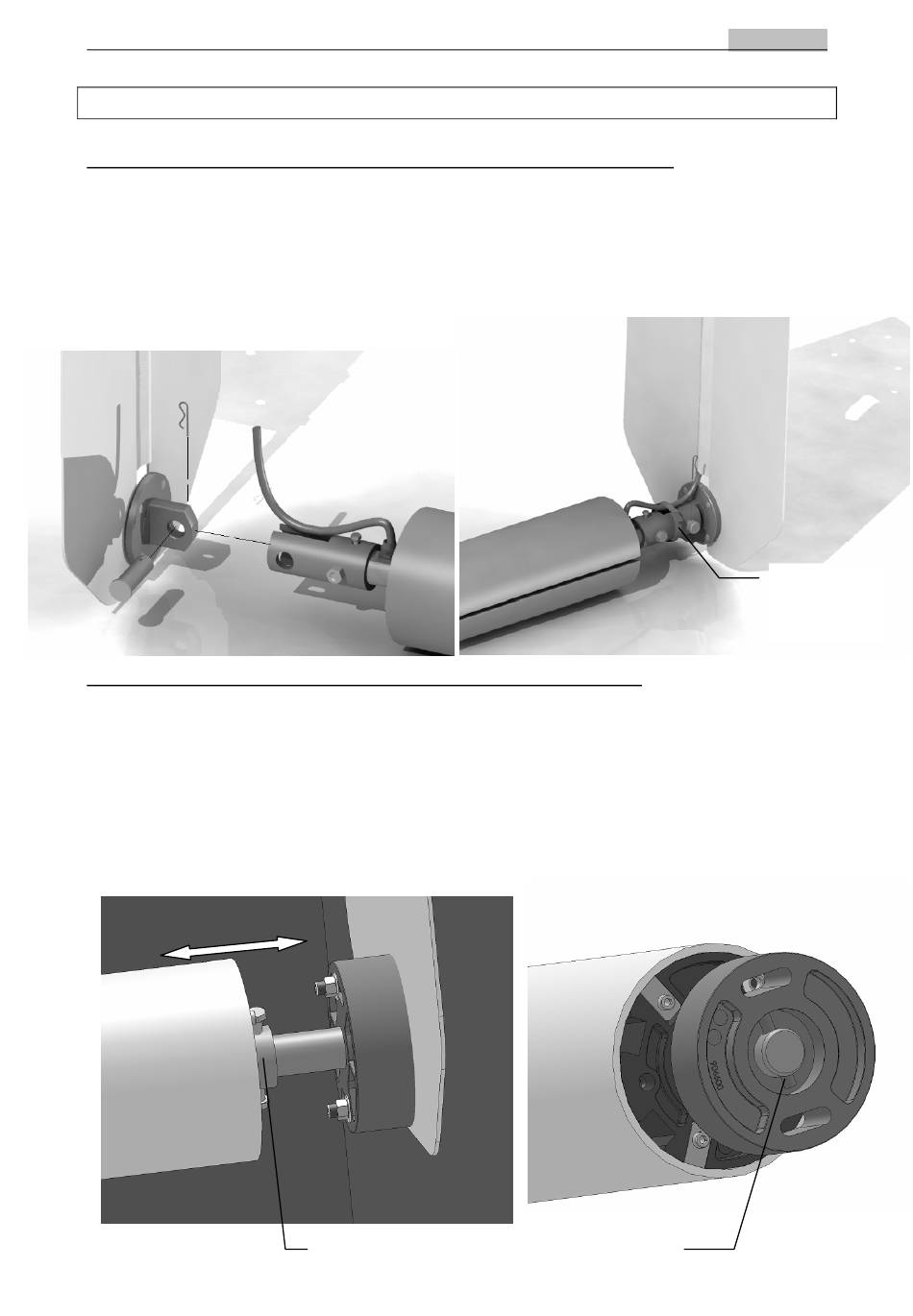

ASSEMBLAGE DES FLASQUES AVEC L'AXE D'ENROULEMENT

MONTAGE DE L'ARBRE MOTEUR DANS LA FLASQUE MOTEUR
- Présenter le côté motoréducteur de l'axe d'enroulement à proximité de la
flasque moteur et engager le câble d'alimentation dans la rainure de protection.
- Réaliser l'accouplement de la chape moteur avec la partie fixée sur la
flasque verticale.
- Graisser l'arbre d'immobilisation Ø20 mm, l'engager dans les 2 parties et
l'immobiliser avec la goupille.
MONTAGE DE L'ARBRE PALIER AVEC LA FLASQUE PALIER
- Présenter le côté palier de l'axe d'enroulement à proximité de la flasque
palier.
- Vérifier la présence de la goupille de 8mm en extrémité d'arbre palier et
assembler le palier noir avec la flasque palier, centrer celui-ci et le bloquer avec les
deux écrous.
- Notez bien au passage que l'arbre palier est coulissant dans les bagues
du tube d'enroulement !
Bague de Goupille Ø 8mm
retenue
5/22 Indice de révision U005-2008-05-20
FRANÇAIS
Collier de
serrage
