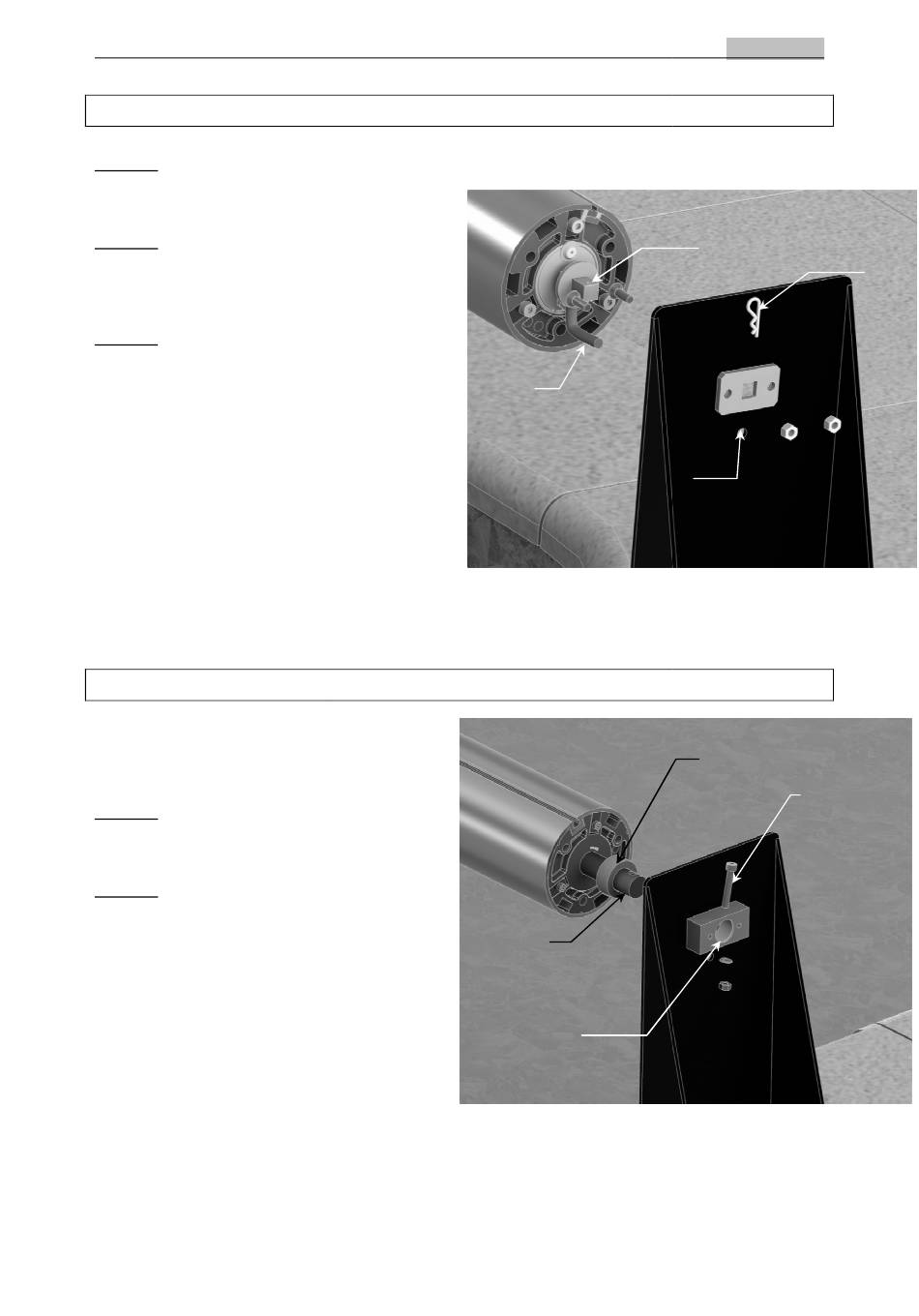

ASSEMBLAGE COTE MOTEUR

Phase 1:
Passer le câble d'alimentation (1) du moteur dans Passer le câble d'alimentation (1) du moteur dans
le trou (4) prévu à cet effet sur le pied moteur. le trou (4) prévu à cet effet sur le pied moteur.
Phase 2:
Emboîter l'arbre carré (2) du moteur dans le support Emboîter l'arbre carré (2) du moteur dans
en vérifiant que le câble d'alimentation est orienté en vérifiant que le câble d'alimentation est orienté
vers le bas.
Phase 3:
Enclencher la goupille de sécurité (3) dans l'arbre Enclencher la goupille de sécurité (3) dans l'arbre
moteur débouchant (2).

ASSEMBLAGE COTE PALIER

ASSEMBLAGE COTE PALIER
La bague (4) est une bague de protection, elle La bague (4) est une bague de protection, elle
doit être placée entre l'axe et le support. doit être placée entre l'axe et le support.
Phase 1:
Insérer l'arbre palier (1) dans le palier
l'enrouleur (2).
Phase 2:
Faire passer la vis M8 (3) dans le trou, er la vis M8 (3) dans le trou, placer la
rondelle et l'écrou. Serrer l'ensemble. rondelle et l'écrou. Serrer l'ensemble.
