AVERTISSEMENT
Nous vous recommandons, avant exécution des travaux, de lire l'ensemble de la notice et de
vérifier les points suivants :
- Vérifier la solidité de l'arase et particulièrement là ou vont être fixées les flasques
supports.
- Vérifier la présence d'un trop-plein (efficace), l'axe du trop-plein sera implanté de
façon à obtenir un niveau d'eau à 100mm, ceci afin d'éviter la submersion de la boîte de
raccordements électriques. (Tube du Trop plein Ø 40mm minimum)
- Un niveau d'eau automatique est recommandé.
- Votre couverture automatique a été fabriquée selon votre fiche de fabrication,
néanmoins nous vous conseillons de vérifier le libre passage des lames sur la totalité du
bassin.
- Vérifier que l'alimentation électrique soit effectuée du bon côté de la piscine.
- L'installation électrique doit être réalisée par un professionnel compétent.
- Le coffret électrique d'alimentation doit être protégé par un disjoncteur différentiel
de 30mA. (Non fourni).

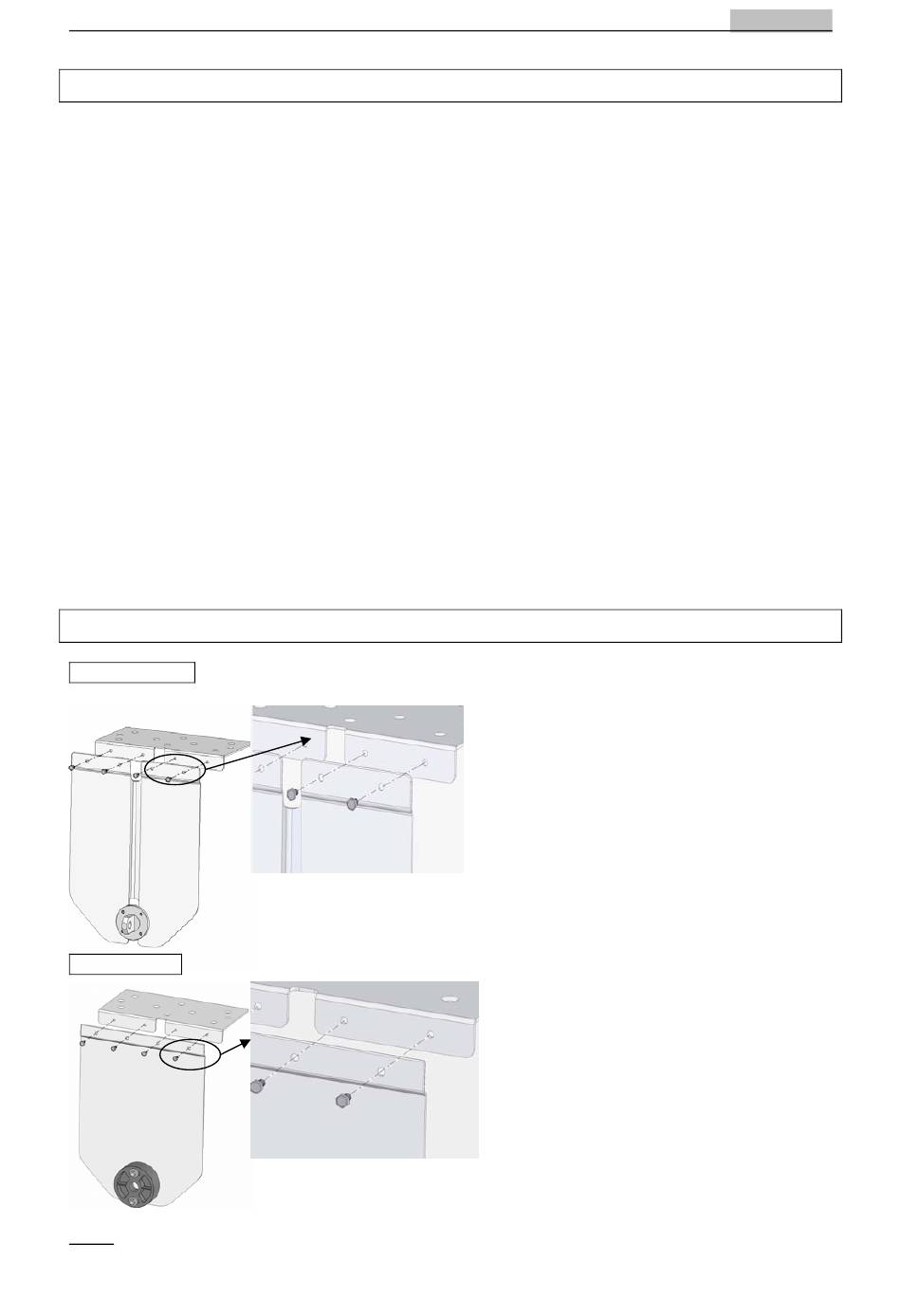

ASSEMBLAGE DES FLASQUES

COTE MOTEUR
COTE PALIER
Nota : L'assemblage des flasques n'est pas obligatoire, on peut très bien positionner et fixer les
parties horizontales sur l'arase et ensuite fixer les parties verticales sur celles-ci.
- S'installer sur la plage afin de pouvoir
assembler facilement les différents éléments
- Présenter la partie haute de l'équerre derrière
la flasque verticale.
- Assembler les deux parties avec les 4 vis inox
M8 et leurs rondelles
- Serrer énergiquement avec une clé de 13mm
- Procéder comme ci-dessus
- Présenter la partie haute de l'équerre derrière
la flasque verticale
- Assembler les deux parties avec les 4 vis inox
M8 et leurs rondelles.
- Serrer énergiquement avec une clé de 13mm.
