INSTALLATION ELECTRIQUE

L'installation électrique est à effectuer en total respect des normes C15 100 et P91 C
par un personnel avisé et compétent.
Prévoir une protection différentielle de 30mA sur l'alimentation 220 Volts du coffret.
(Non fournie)
4
Câble de puissance (A)
2×6mm² jusqu'à 15m
2×10mm² de 15m à 30m

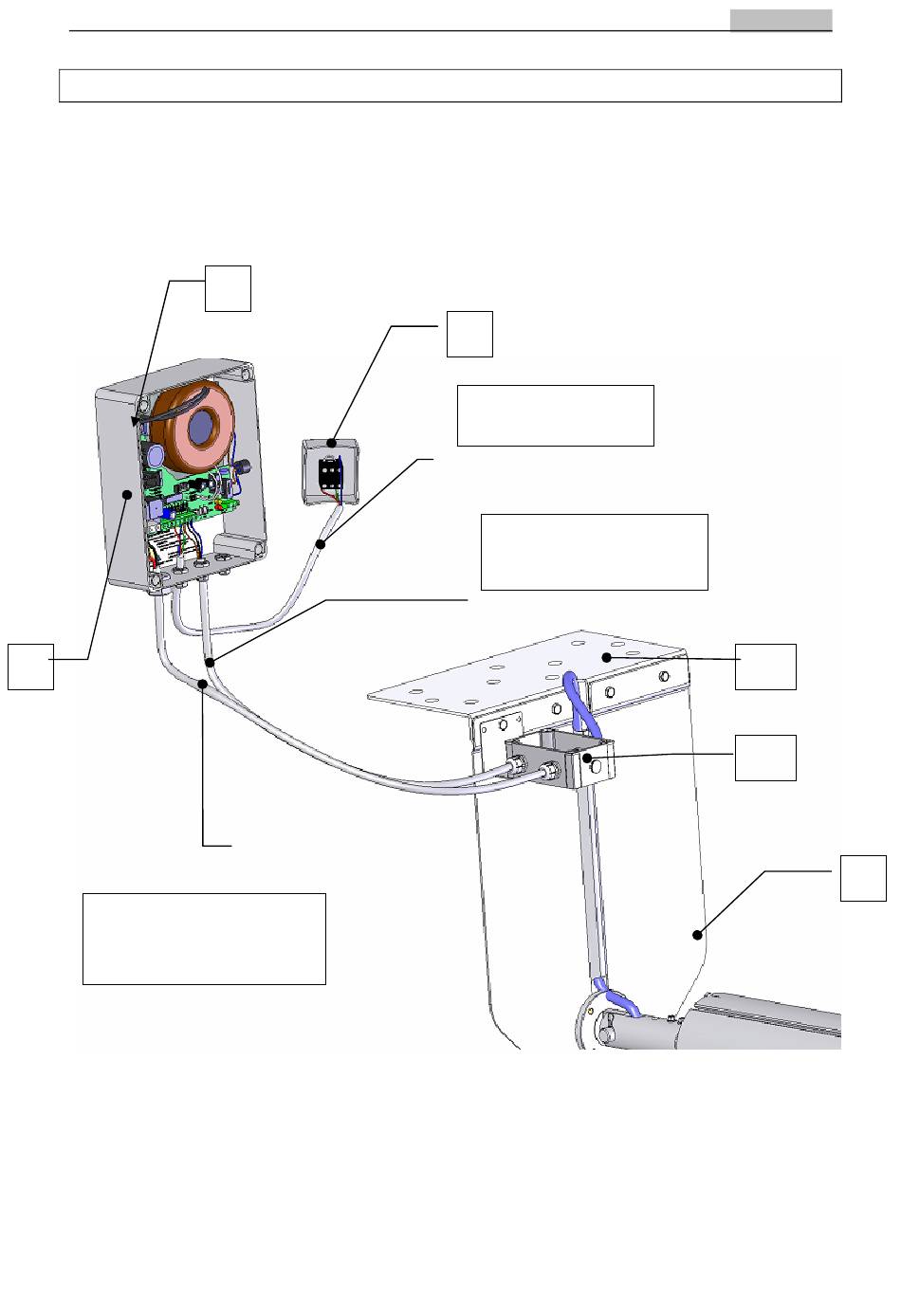

1 : Boîtier à clé
2 : Axe avec moteur ; 250Nm ; 24 Volts
3 : Boîtier de raccordement à sceller sur la flasque
4 : Coffret électrique (dans local technique)
5 : Flasque avec passage de câble
6 : Interrupteur du coffret électrique
6
Câble de puissance (A)
1
Câble boîtier à
clé : 3×1.5mm²
Câble boîtier à clé
Câble de fin de course
3×1.5mm²
Câble de fin de course
