MONTAGE DU MOTOREDUCTEUR

1 : S'assurer de la propreté de l'arbre et du fourreau moteur.
2 : Graisser l'ensemble
3 : Engager le motoréducteur sur l'arbre inox, il doit rentrer sans effort, respecter le
sens : dispositifs de fin de course vers le haut.
4 : Essayer le montage de la clavette (attention au sens, voir ci-dessous) cette
opération doit s'effectuer à la main et sans effort.
5 : Fixer le support moteur sur le moteur par les quatre vis tête hexagonale 8×12
mm.
6 : Fixer par chevillage le support sur le mur avec les deux vis 8×50 mm et les deux
chevilles.
7 : Graisser la clavette et effectuer le clavetage à la main.
8 : Passer les câbles d'alimentation et de gestion des fins de course dans les presse-
étoupes (s'assurer de la parfaite étanchéité du montage).

INSTALLATION ELECTRIQUE

L'installation électrique est à effectuer en total respect des normes C15 100 et P91 C
par un personnel avisé et compétent.
Prévoir une protection différentielle de 30mA sur l'alimentation 220 Volts du coffret.
(Non fournie)
Câble de puissance
- 2×4mm² jusqu'à 15m
- 2×6mm² de 15 à 25m
- 2×10mm² de 25 à 50m
Câble 3×1.5mm²
Interrupteur à clé
Avec vue sur piscine
Nota : Moteur ECA 120 : 120Nm, 24 Volts, 7 Amp
Moteur ECA 250 : 250Nm, 24 Volts, 10 Amp

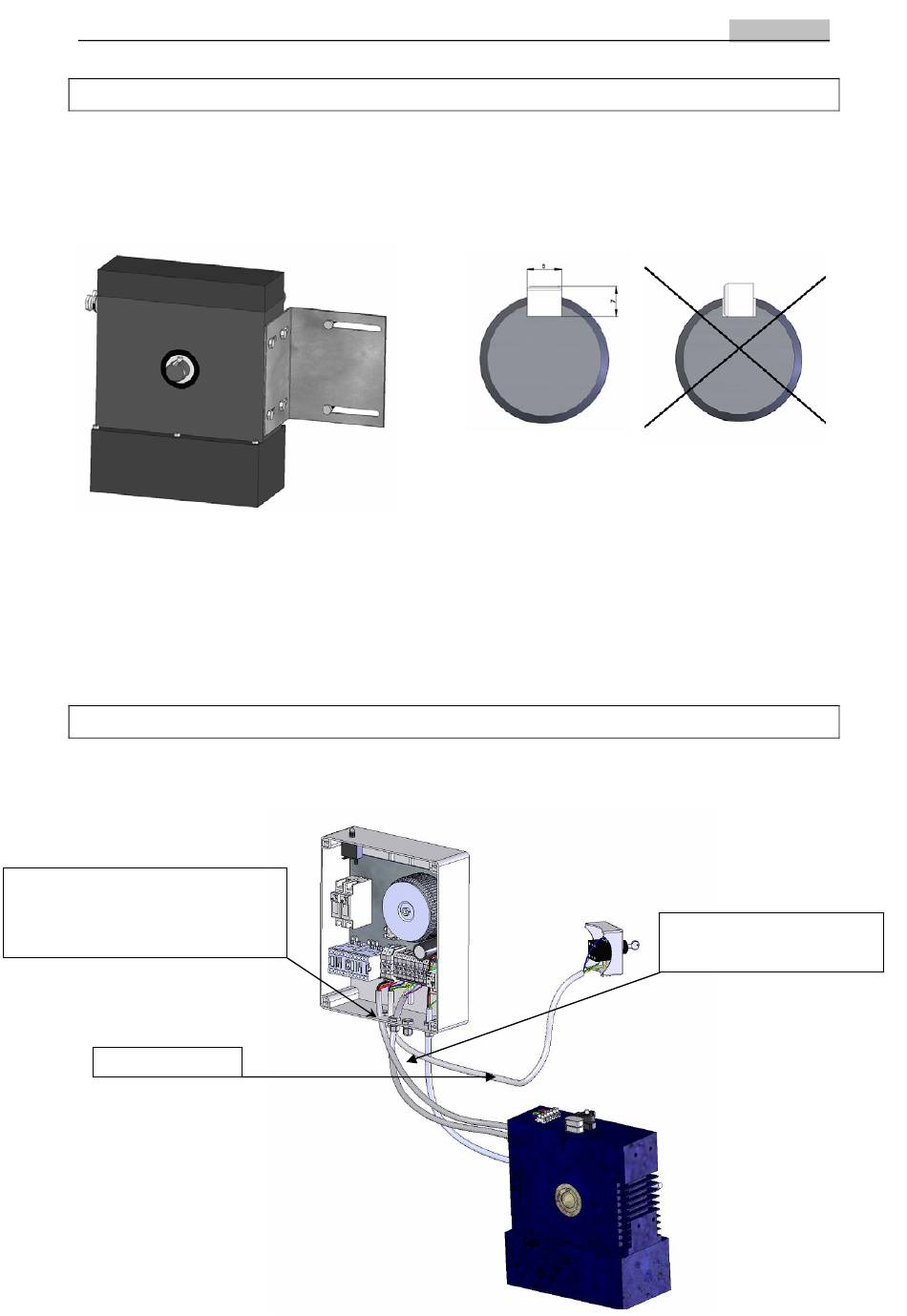

Attention au sens de montage de la
clavette dans l'arbre moteur
Disjoncteur différentiel de 30 mA
Alimentation 220 V
Câble 3×2.5mm²
17/23 Indice de révision 003-2008-01-01
FRANÇAIS
Incorrect
Câble de fin de course
- 3×1.5mm²
