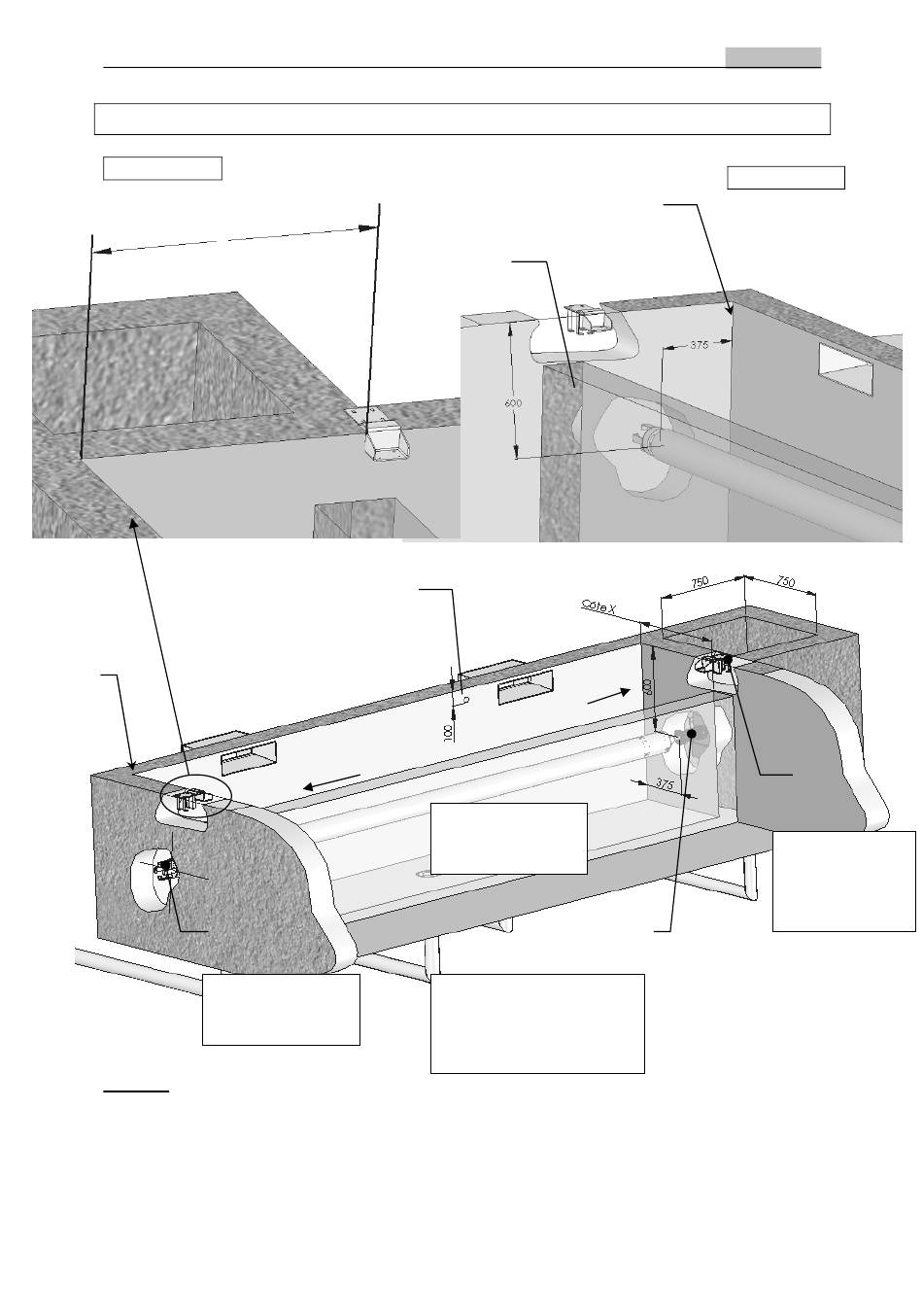

IMPLANTATION DES PIECES A SCELLER

Vue suivant A
Angle vif
obligatoire
Côte X :
Sans mur de séparation X = 650
Avec mur de séparation X = 900
Avec X différent
Côte X
Trop plein obligatoire
Régulateur du niveau
obligatoire
F
Support palier à
scelle
r
NOTA 4: A sceller
à l'aplomb de
l'enduit fini
Angle vif obligatoire
Alignement
vertical
obligatoire
NOTA 3 : A sceller
à l'aplomb de
l'enduit fini
Traversée
de paroi
NOTA 2 : Après scellement,
ne pas oublier de coller, côté
piscine, le joint sur le support
palier et le joint sur la
traversée de paroi
=> Caillebotis standard 700
=> Caillebotis standard 950
=> Caillebotis sur mesure
6/23 Indice de révision 003-2008-01-01
FRANÇAIS
Vue suivant F
A
Pièce à sceller
pour support
boîtier poutrelle
NOTA 1 : A sceller
au niveau de
l'arase et à
l'aplomb de
l'enduit fini
