Permet la sélection de Mono-maître sous "Divers - Profibus DP". L'appareil exige
comme seul maitre les signaux des points de mesure Profibus. Pas d'autre maitre
admissible.
Attention : fonction erronée en cas d'esclaves inconnus !

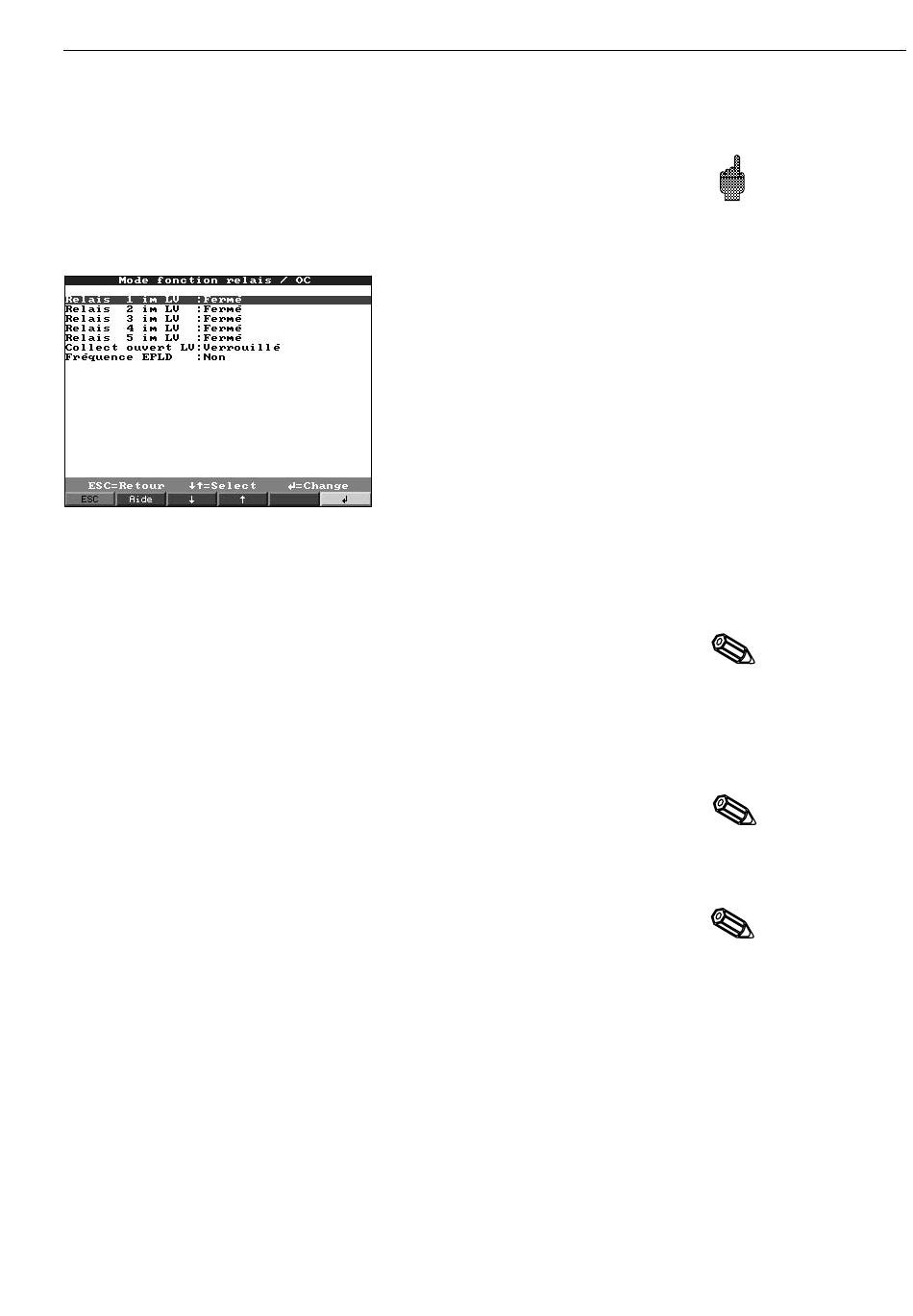

• Mode de fonctionnement des relais / OC :
Définition du mode de fonctionnement des relais intégrés ou de la sortie collecteur
ouvert.
Fonction du relais en cas de dépassement de seuil, c'est à dire lorsqu'il est activé
Contact NF : en dépassement de seuil, les bornes 41-44 sont court-circuitées, à l'état
repos, les bornes 41-42.
Contact NO : en dépassement de seuil, les bornes 41-42 sont court-circuitées, à l'état
repos, les bornes 41-44.
Remarque : Dans ce mode, la bobine du relais est conductrice, elle peut également
être utilisée pour signaler une coupure de courant du fait que les contacts 41-42 sont
court-circuitées (sécurité maximale).
Fonction du relais en cas de dépassement de seuil
Contact NF : en dépassement de seuil, les raccordements correspondants sont
court-circuités (indiqués entre parenthèses), et ouverts à l'état de repos.
Contact NO : en dépassement de seuil, les raccordements correspondants sont
ouverts (indiqués entre parenthèses) et fermés à l'état repos.
Remarque : Dans ce mode, la bobine du relais est conductrice, elle peut également
être utilisée pour signaler une coupure de courant du fait que le dépassement de
seuil est signalé par le court-circuitage des contacts (sécurité maximale).
Fonction de la sortie collecteur ouvert en dépassement de seuil : active L
Remarque : Collecteur ouvert est un transistor NPN, borne 98 = collecteur,
borne 99 = potentiel de référence
"Oui" : à la place de la valeur instantanée mise à l'échelle, l'écran affiche la fréquence
mesurée. Uniquement pour les besoins de maintenance
• Calibrage
En usine de l'horloge et de la température en façade arrière.
Il ne faut pas modifier le réglage, sinon l'appareil ne fonctionne plus
correctement.
Le calibrage n'est possible qu'avec la routine sur PC. Cette opération est
exclusivement réservée au personnel de maintenance.
Réglage de l'horloge à quartz
Température en façade arrière pour carte analogique 1 (voies 1...8) ou 2 (voies 9...16)
5. Adaptation du réglage de l'appareil - Setup
Mono-Maître
Relais 1 en cas de
dépassement de seuil
Relais 2 (3, 4, 5) en cas
de dépassement de
seuil (option)
Collecteur ouvert (option)
Valeur de fréquence
EPLD
Horloge à quartz
Correction RWT 1/2
