5. Adaptation du réglage de l'appareil - Setup
Commutation de la
sortie
Texte événement
Affichage texte
138
Le relais correspondant bascule en cas de dépassement de seuil (ou la sortie
collecteur ouvert). Les numéros de bornes sont indiqués entre parenthèses. Tenez
compte des conseils de raccordement ("Conseils de sécurité, utilisation conforme à
l'objet" ou "raccordement, schéma des bornes").
Remarque : en cas de dépassement de seuil, le relais est activé. En réglage par
défaut, le contact du relais est inversé (relais 1) ou fermé (relais 2-5), ou le collecteur
ouvert est passant.
Ce mode peut être inversé au niveau maintenance.
Utilisez le texte par ex. comme instruction pour l'utilisateur lorsque le seuil est
dépassé. Est affiché si pour "Message pour seuil" on a réglé "Afficher + confirmer".
"Afficher + valider" : le message affiché doit être confirmé ("OK") par pression de
touche. Elle contient la date, l'heure, la désignation de voie avec seuil (en alternance
texte de message pour seuil, si un texte a été introduit).
"Pas d'affichage" : Le dépassement de seuil est signalé par une ombre rouge
derrière la désignation du point de mesure.

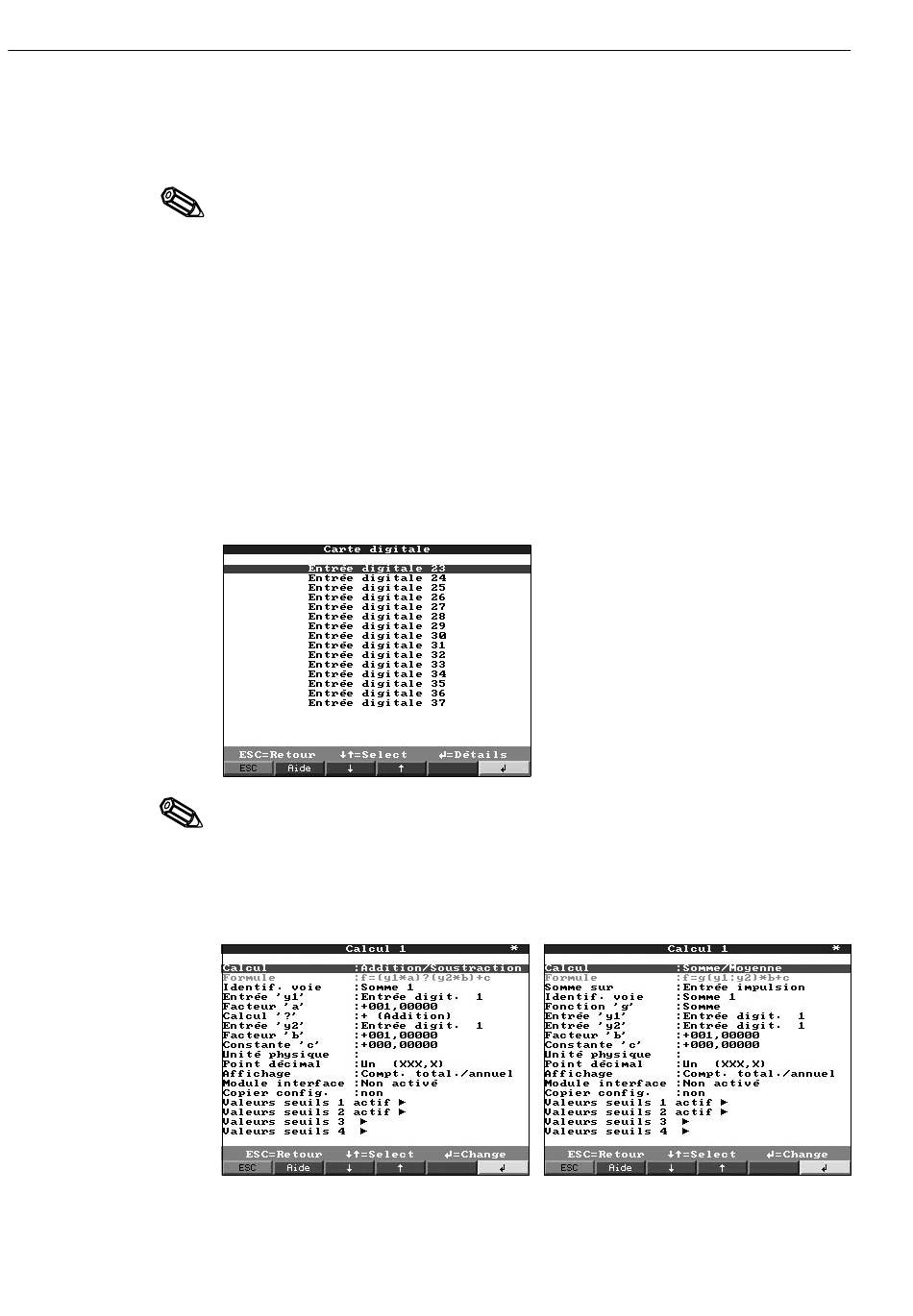

Carte digitale (option)
• Réglages seulement possibles lorsque une ou les deux cartes digitales
(en alternative des cartes entrées analogiques) sont embrochées.
Remarque : Réglages identiques à ceux pour "entrées digitales".
Liaison des voies digitales
• Réglages seulement nécessaires lorsque les voies digitales doivent être reliées
ensemble. Exemple : totalisation de compteurs d'impulsions, liaison logique de
voies digitales etc.
