4
Fonctions de régulation
Les fonctions de régulation suivantes sont utilisées dans le CLM 153 :
•
Contact de seuil
– Régulateur à deux positions avec hystérésis pour régulation de la température, par exemple
•
Régulateur PID
– pour process simple et double,
– avec composantes P, I, et D réglables,
– comprend une amplification configurable, en fonction de la gamme de mesure (courbe
déformée),
– différentiation entre process en batch et process en continu (en ligne).
•
Sortie grandeurs de commande
Les grandeurs de commande peuvent être transmises soit via le relais par signal binaire, soit
via la sortie courant :
– signal binaire via le relais comme PWM (modulation d'impulsions en durée) ou PFM
(modulation d'impulsions en fréquence)
– sortie courant (0/4 ... 20 mA) : signal analogique pour commande de l'actionneur
Les vannes avec confirmation de position ou un appareil de mesure situé en amont de la boucle
de régulation peuvent également être intégrés dans le système de régulation.
Pour ce faire, utilisez les entrées suivantes (en option) :
– pour la version CLM 153-xxx2xxxxx : 1 entrée courant (Ex ou non-Ex)
– pour la version CLM 153-xxx4xxxxx : 2 entrées courant (Ex ou non-Ex)
– pour la version CLM 153-xxx3xxxxx : 1 entrée de résistance (pour non-Ex)
– pour la version CLM 153-xxx5xxxxx : 1 entrée courant et 1 entrée de résistance (pour non-Ex)

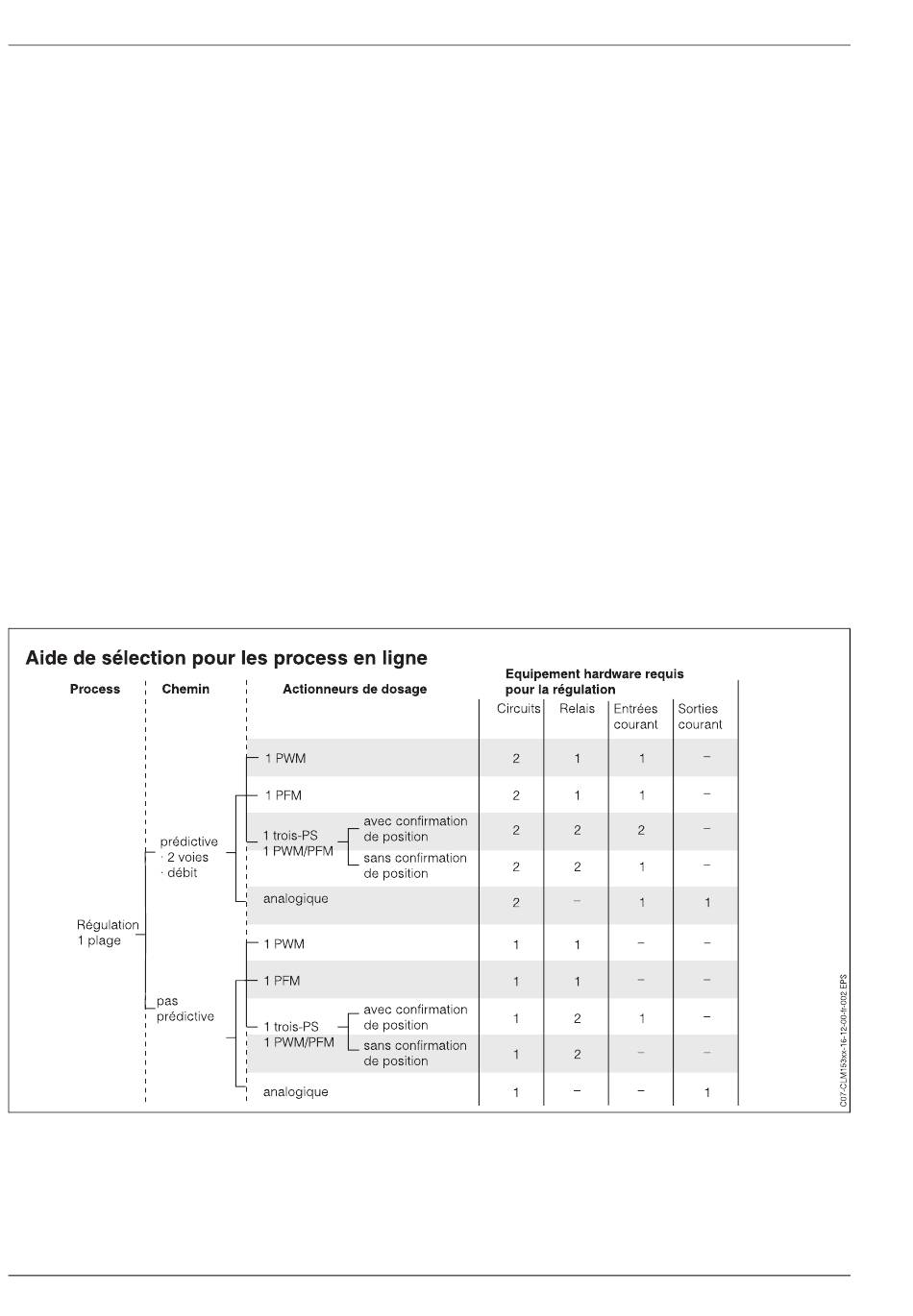

Grâce à l'aide de sélection ci-dessous pour les process en ligne et par lots, vous pouvez
déterminer la version de transmetteur la mieux adaptée à votre process.
PWM = proportionel au temps d'impulsion
PFM = proportionnel à la fréquence d'impulsion
trois PS = régulateur pas-à-pas à trois points
Mycom S CLM 153
Endress+Hauser
