Accouplement Direct - Pentair BERKELEY B85580 Manuel Du Propriétaire

Centerline Axe
Réglage de l'alignement
Pendant qu'ils tournent, les arbres
peuvent happer les vêtements ou le corps. Pendant que
la pompe fonctionne, le carter des arbres d'accouplement
doit TOUJOURS être en place. Dans l'illustration, le carter est
montré en pointillés.

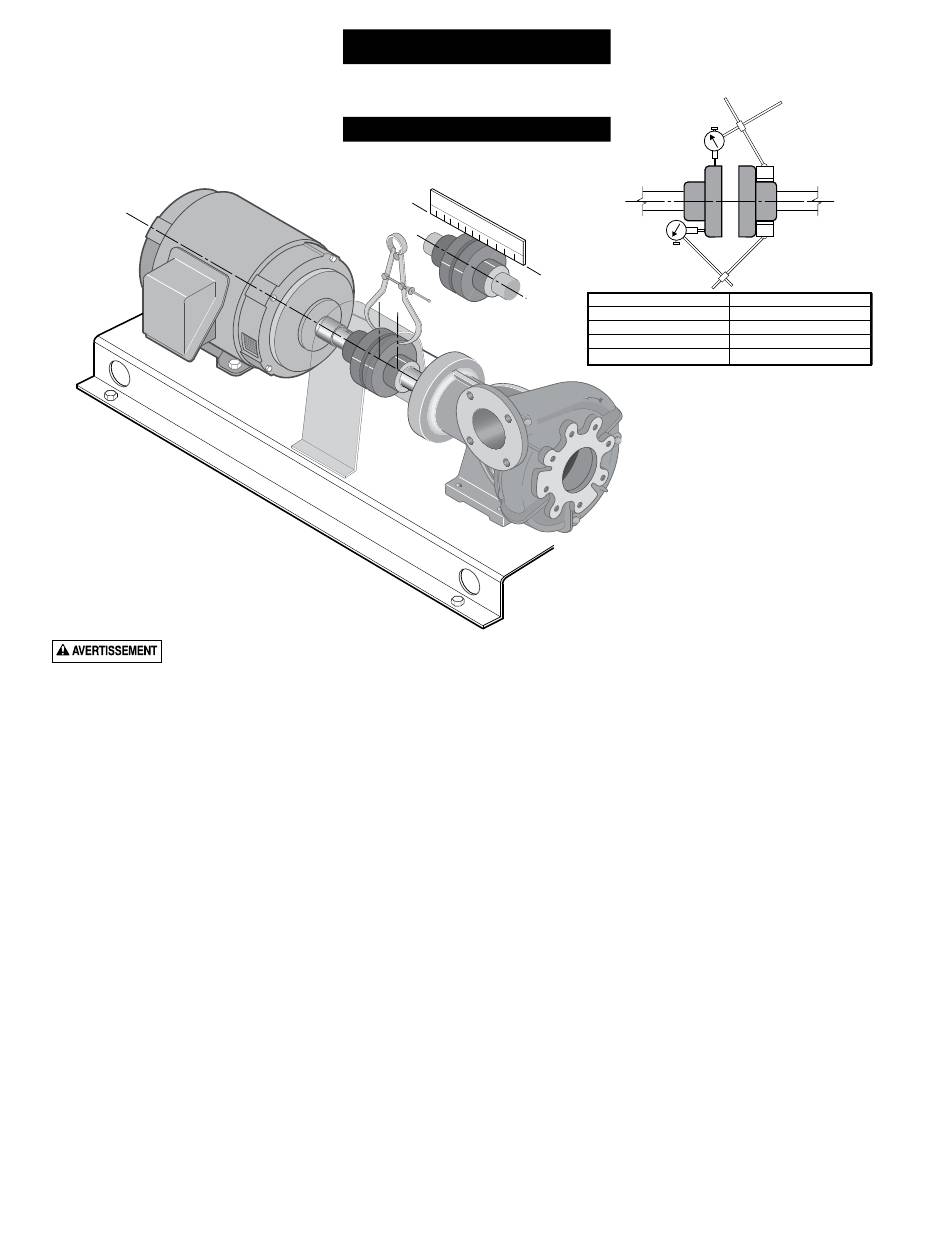

ALIGNEMENT DES ARBRES DE LA POMPE
ET DU MOTEUR ÉLECTRIQUE
• Un accouplement flexible (à l'exception d'un arbre à
deux joints universels) ne compensera pas un mauvais
alignement. Une fois la pompe fixée sur le socle, il faudra
s'assurer que les arbres de la pompe et du moteur sont
bien alignés.
• Chaque pied du moteur et de la pompe devra être calé
pour que l'ensemble ne bouge pas.
RÉGLAGE DE L'ALIGNEMENT
• En déplaçant tout l'ensemble, aligner les ouvertures
d'aspiration et de refoulement de la pompe avec la
tuyauterie qui doit naturellement s'aligner avec la pompe
(voir la rubrique « Installation »).
• Aligner approximativement les arbres de la pompe et du
moteur électrique en déplaçant ou en calant le moteur.
Vérifier l'alignement des arbres avec une règle.
• À l'aide d'un pied à coulisse, ou d'une jauge d'épaisseur
cunéiforme, vérifier la distance qu'il y a entre chaque moitié
des accouplements. Elle doit être la même tous les 90
degrés autour de l'accouplement et les arbres doivent être
concentriques lorsqu'on les vérifie avec une règle.
Page 6
Installation

Accouplement direct

Alignement des arbres
Règle
Straight Edge
Pied à
Caliper
coulisse
ALIGNEMENT FIN
• Tou t d ésal i g neme nt a ngu l ai re e t pa r al l èl e d e
• Commencer par vérifier l'alignement angulaire, puis finir par
• À la main, tourner l'ensemble arbre et accouplement.
• À la main, continuer de tourner les deux arbres et relever
Tableau I
Table I
Distance entre les axes
Distance from Centerline
1 pouce
1.00 inch
2 pouces
2.00 inches
3 pouces
3.00 inches
4 pouces
4.00 inches
Alignement fin
5775 0208
l'accouplement doit être corrigé simultanément.
Conformément aux spécifications du fabricant, laisser un
espace entre chaque moitié d'accouplement pour que
les roulements de la pompe et du moteur électrique ne
subissent aucune contrainte de précharge. Serrer les
comparateurs à cadran sur les arbres de la pompe et du
moteur électrique, comme il est illustré ci-dessus.
l'alignement parallèle.
Relever le faux rond total indiqué par le comparateur
à cadran « A ». Le désalignement angulaire maximal
permis est de 1 degré. Les valeurs limites indiquées par le
comparateur à cadran « A » à différentes distances de l'axe
des arbres sont illustrées dans le tableau I.
le faux rond indiqué par le comparateur à cadran « B ». Le
faux rond total maximal permis doit être de 0,005 pouce. Si
le désalignement angulaire ou parallèle dépasse la valeur
indiquée, caler ou déplacer le moteur électrique jusqu'à ce
que le désalignement corresponde aux limites permises
illustrées. Ne pas déplacer la pompe à moins que cela
soit absolument nécessaire. Pendant que l'on procède
au calage, s'assurer que les quatre pieds de la pompe et
du moteur électrique sont uniformément supportés pour
qu'aucune contrainte ne soit exercée sur les pièces coulées
une fois les boulons d'ancrage serrés.
« B »
"B"
parallèle Parallel
« A »
"A"
Angular
angulaire
FRMP
Maximum Allowable T.I.R.
0,035 pouce
0.035 inches
0,070 pouce
0.070 inches
0,105 pouce
0.105 inches
0,140 pouce
0.140 inches
