Réglage De L'inclinaison Avant/Arrière Du Plateau De Coupe; Contrôle Du Réglage De L'inclinaison Avant/Arrière Du Plateau De Coupe - Toro TURBO FORCE Manuel De L'utilisateur

1. Boulon supérieur
2. Écrou de blocage
3. Chape
2. Tournez le boulon supérieur des chapes pour
régler la hauteur du plateau de coupe
85).
Remarque:
Tournez les boulons dans le sens
horaire pour lever le plateau, et dans le sens
antihoraire pour l'abaisser.
3. Resserrez les écrous de blocage et les boulons
latéraux.
4. Contrôlez la hauteur transversale ; voir
de l'horizontalité transversale du plateau de
coupe (page 56).
Contrôle du réglage de
l'inclinaison avant/arrière du
plateau de coupe
1. Gonflez les pneus arrière à la pression spécifiée.
2. Tournez une lame dans le sens longitudinal.
Mesurez la distance aux points A et B entre une
surface plane et le bord coupant des pointes
des lames (Figure
Remarque:
La lame doit être plus basse de
6 mm à l'avant au niveau du point A qu'à l'arrière
au niveau du point B.
3. Tournez les lames et répétez la procédure pour
les autres.

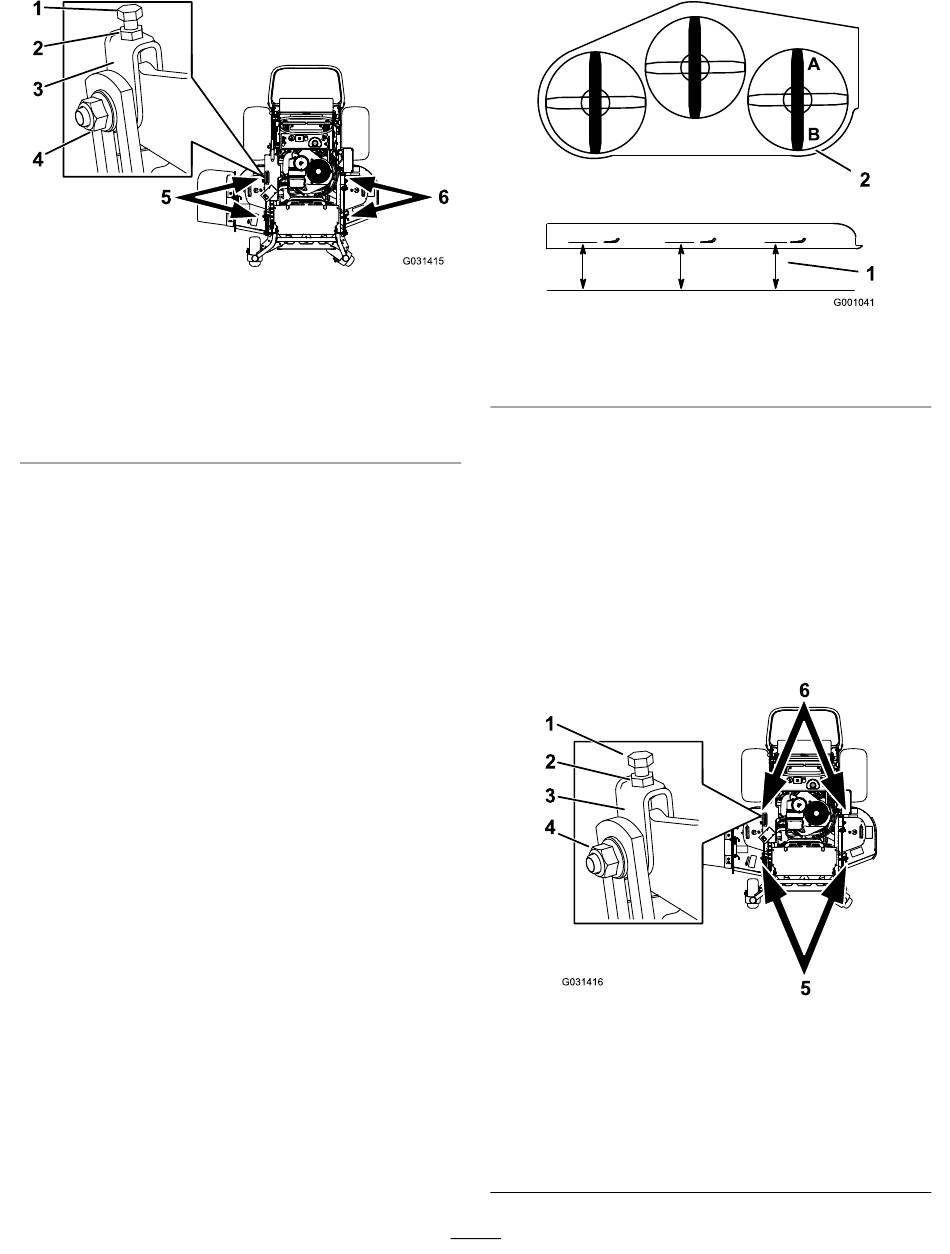

Figure 85
4. Écrou latéral
5. Régler ces chapes pour
ajuster le côté droit du
plateau de coupe
6. Régler ces chapes pour
ajuster le côté gauche du
plateau de coupe
86).
g031415
1. Mesurez la lame aux
points A et B
4. Si l'inclinaison avant/arrière n'est pas correcte,
voir
plateau de coupe (page
(Figure
Réglage de l'inclinaison
avant/arrière du plateau de
coupe
1. Desserrez l'écrou de blocage et le boulon latéral
sur les chapes que vous voulez régler
87).
Réglage
1. Boulon supérieur
2. Écrou de blocage
3. Chape
57
Figure 86
2. Mesurez à partir d'une
surface plane
Réglage de l'inclinaison avant/arrière du
57).
Figure 87
4. Écrou latéral
5. Régler ces chapes pour
ajuster le côté avant du
plateau de coupe
6. Régler ces chapes pour
ajuster le côté arrière du
plateau de coupe
g001041
(Figure
g031416
