- Page 1 5-001-747-21 (1) Remote Control Panel Mode d’emploi Avant d’utiliser l’appareil, veuillez lire attentivement ce manuel et le conserver pour future référence. RCP-3100 © 2018 Sony Corporation...
-
Page 2: Table Des Matières
Sécurité réseau Configuration de l’accès Web ........17 Exemple du menu Web ..........18 Sony ne peut être tenue responsable de tout dommage, Fonctionnement du menu Web ........20 de quelque nature que ce soit, résultant d’une incapacité Réglages du menu Web ..........21 à... -
Page 3: Vue D'ensemble

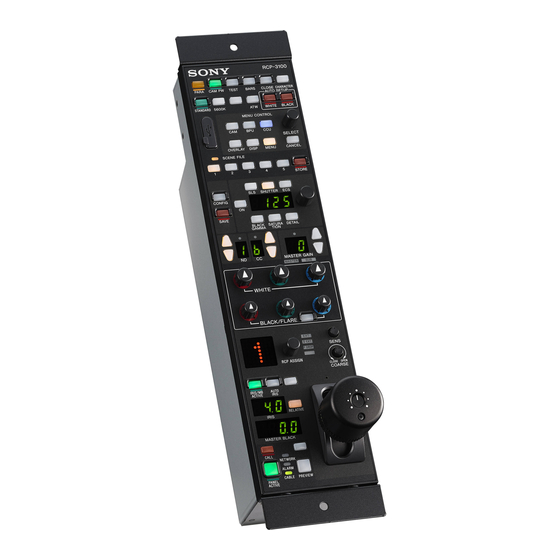

éléments et l’annulation de l’opération sont pris en charge à l’aide des touches et boutons Le RCP-3100 est un panneau de commande à distance pour dédiés appareil. la configuration et le contrôle des caméras de studio et de diffusion de Sony. - Page 4 Exemple de connexion de mode Bridge RCP-3100 HDC3100 HDCU3100 Concen- trateur Câble Câble CNS : Bridge Adresse IP : 192.168.0.1 CCU Nº : (1–96, A–Z) CNS : Bridge Adresse IP : 192.168.0.101 Adresse IP cible : 192.168.0.1 • Connectez la CCU et RCP (un à un) à l’aide d’un câble LAN.
- Page 5 Exemple de connexion de mode MCS Dispositif maître MSU-1500 CNS : MCS CNA-1 Adresse IP : 192.168.0.201 Master/Client : Master Dispositif Nº : (1) RCP-3100 Câble HDC3100 HDCU3100 Câble Câble CNS : MCS Adresse IP : 192.168.0.1 Adresse IP master : 192.168.0.201 CCU Nº...
-
Page 6: Dispositifs Pris En Charge
Dispositifs pris en charge Noms et fonctions des Cet appareil prend en charge la connexion des dispositifs composantes suivants. • HXC-FB75/HXC-FB80/HXC-P70 • HXCU-FB70/HXCU-FB80/HXCU-TX70 • HSC300RF/300R/100RF/100R Panneau de fonctionnement • HSCU300RF/300R • Série HDC1700/2500 • Série HDCU2000/2500 • HDC4300 • HDC-P43 •... - Page 7 b Touche CAM PW (alimentation de la caméra) j Touche AWB (balance des blancs automatique) Appuyez sur cette touche pour appliquer l’alimentation de la Appuyez sur cette touche pour démarrer l’ajustement CCU à la caméra. automatique de la balance des blancs. La touche est allumée quand cet ajustement est en cours et s’éteint quand État Signification...
- Page 8 Pour lire un fichier de scène, appuyez sur la touche SCENE Remarque FILE du numéro souhaité, lorsque la touche STORE ne Lorsque BARS est sélectionné pour la sortie du signal de test, clignote pas. CAM/BPU ne peut pas être sélectionné comme cible de Les éléments stockés dans un fichier de scène dépendent de contrôle.
- Page 9 b Touches de sélection de filtre ND Bloc d’ajustement Ces touches sont allumées lorsque l’appareil est autorisé à commander le filtre ND. Si elles ne sont pas allumées, la caméra n’a pas l’autorisation de commande. Une pression sur la touche supérieure ou inférieure fait basculer l’autorisation de commande vers l’appareil.
- Page 10 f Fenêtre d’affichage IRIS 2 Bloc d’ajustement de diaphragme/de noir maître Cette fenêtre affiche le réglage de diaphragme comme numéro F. Si l’objectif est fermé, « CLS » s’affiche. g Touche RELATIVE (mode de valeur relative) Appuyez pour commuter le mode de levier de commande IRIS et la bague d’ajustement du noir maître.
-
Page 11: Panneau De Connecteurs
f Touche PANEL ACTIVE Panneau de commande/Bloc d’affichage d’état Appuyez sur cette touche pour autoriser le contrôle. Elle permet aussi d’empêcher toute utilisation accidentelle, car une caméra ne peut être contrôlée depuis ce panneau de commande lorsque cette touche et la touche PARA ne sont pas allumées. -
Page 12: Montage
Montage Réglages Précautions à prendre lors de la Réglage du panneau de commande connexion Les réglages peuvent être configurés directement à partir de l’appareil ou via le menu Web. Connectez l’appareil à la terre dans le cas suivant. Le terme « menu Web » dans ce document désigne l’écran de •... -
Page 13: Configuration Directe À Partir Du Panneau De Commande
Réglez la fenêtre d’affichage du filtre CC sur le Configuration directe à numéro de l’élément à régler à l’aide des touches de sélection de filtre CC (conversion de la température de couleur). partir du panneau de La valeur actuelle correspondant au numéro d’élément affiché... -
Page 14: Réglages Du Panneau De Commande
Réglages du panneau de commande Légende Les valeurs par défaut sont soulignées. Élément Sous-élément Valeur de la fenêtre Remarques Catégorie (Fenêtre d’affichage de gain (Fenêtre d’affichage du d’affichage d’ajustement d’initialisation * maître) filtre CC) Mode de connexion (CNS) – 0: Legacy, 1: Bridge, 2: MCS Réseau (01) Adresse IP... - Page 15 Élément Sous-élément Valeur de la fenêtre Remarques Catégorie (Fenêtre d’affichage de gain (Fenêtre d’affichage du d’affichage d’ajustement d’initialisation * maître) filtre CC) Sound Volume MASTER 0 à 99 50 Autre (11) Son CALL 1 à 15 1 Vous pouvez Autre prévisualiser le son en appuyant sur la touche Volume CALL...
- Page 16 Élément Sous-élément Valeur de la fenêtre Remarques Catégorie (Fenêtre d’affichage de gain (Fenêtre d’affichage du d’affichage d’ajustement d’initialisation * maître) filtre CC) Preview JOYSTICK 0: Disable, 1: Enable Active/désactive la sortie Autre (15) du signal de prévisualisation en appuyant vers le bas sur le levier de commande IRIS.
-
Page 17: Configuration À Partir Du Menu Web
Configuration à partir du menu Web Les réglages de l’appareil et des fonctions attribuables peuvent être configurés et vérifiés à l’aide d’un navigateur Web. Remarque Utilisez le navigateur web Google Chrome avec Windows. Exemple de connexion de configuration Web Concentrateur PoE Câble LAN Câble LAN Configuration PC... -
Page 18: Exemple Du Menu Web
Exemple du menu Web Page [Switch Assignment] Toutes les pages, autres que la page [Backup and Restore], ont un fonctionnement similaire. a [Configuration Mode] Réglez sur ON pour activer la configuration des éléments. Les réglages ne peuvent être visualisés que lorsqu’ils sont réglés sur OFF. - Page 19 Page [Backup and Restore] a Factory Preset (Except Network Settings) Touche [Execute] Restaurez tous les réglages autres que les réglages réseau aux réglages d’usine par défaut. b [Other than Network] Touche [Save to PC] Sauvegardez tous les réglages autres que les réglages réseau dans un fichier sur un ordinateur personnel. Touche [Load to RCP] Chargez un fichier contenant tous les réglages (autres que les réglages réseau) enregistrés sur un ordinateur personnel dans l’appareil.
-
Page 20: Fonctionnement Du Menu Web
Fonctionnement du menu Web Entrez l’adresse IP de l’appareil dans le navigateur Web d’un ordinateur personnel pour accéder à l’appareil. Immédiatement après avoir accédé au menu Web, [Configuration Mode] est réglé sur OFF et le menu est en mode visualisation. Cliquez sur [ON] dans [Configuration Mode]. -
Page 21: Réglages Du Menu Web
Réglages du menu Web Légende Les valeurs par défaut sont soulignées. Catégorie Élément Sous-élément Plage de configuration (réglage par défaut) Catégorie d’initialisation Information – (Affichage d’informations – – uniquement) Network TCP/IP IP Address 0 à 255 Réseau System Subnet Mask 0 à... - Page 22 Catégorie Élément Sous-élément Plage de configuration (réglage par défaut) Catégorie d’initialisation Extend Call ON/OFF ON, OFF Autre Configuration 2 Extend Time 1 à 60 sec. 3 sec. Autre Mode Always Extended, Not Own Call Extended, Autre Only Camera Call Extended VR Setting IRIS 1/1, 1/2, 1/4...
-
Page 23: Caractéristiques Techniques
80 (3 raison quelle qu’elle soit. 67 (2 • Sony n’assumera pas de responsabilité pour les réclamations, quelle qu’elles soient, effectuées par les utilisateurs de cet appareil ou par des tierces parties. • Sony n’assumera pas de responsabilité pour la cessation ou l’interruption de tout service lié... -
Page 24: Licences De Logiciels Libres
Licences de logiciels libres Sur la base des contrats de licence entre Sony et les détenteurs de copyright des logiciels, ce produit utilise des logiciels libres. Pour répondre aux exigences des détenteurs de copyright des logiciels, Sony est dans l’obligation de vous informer sur le contenu de ces licences.
