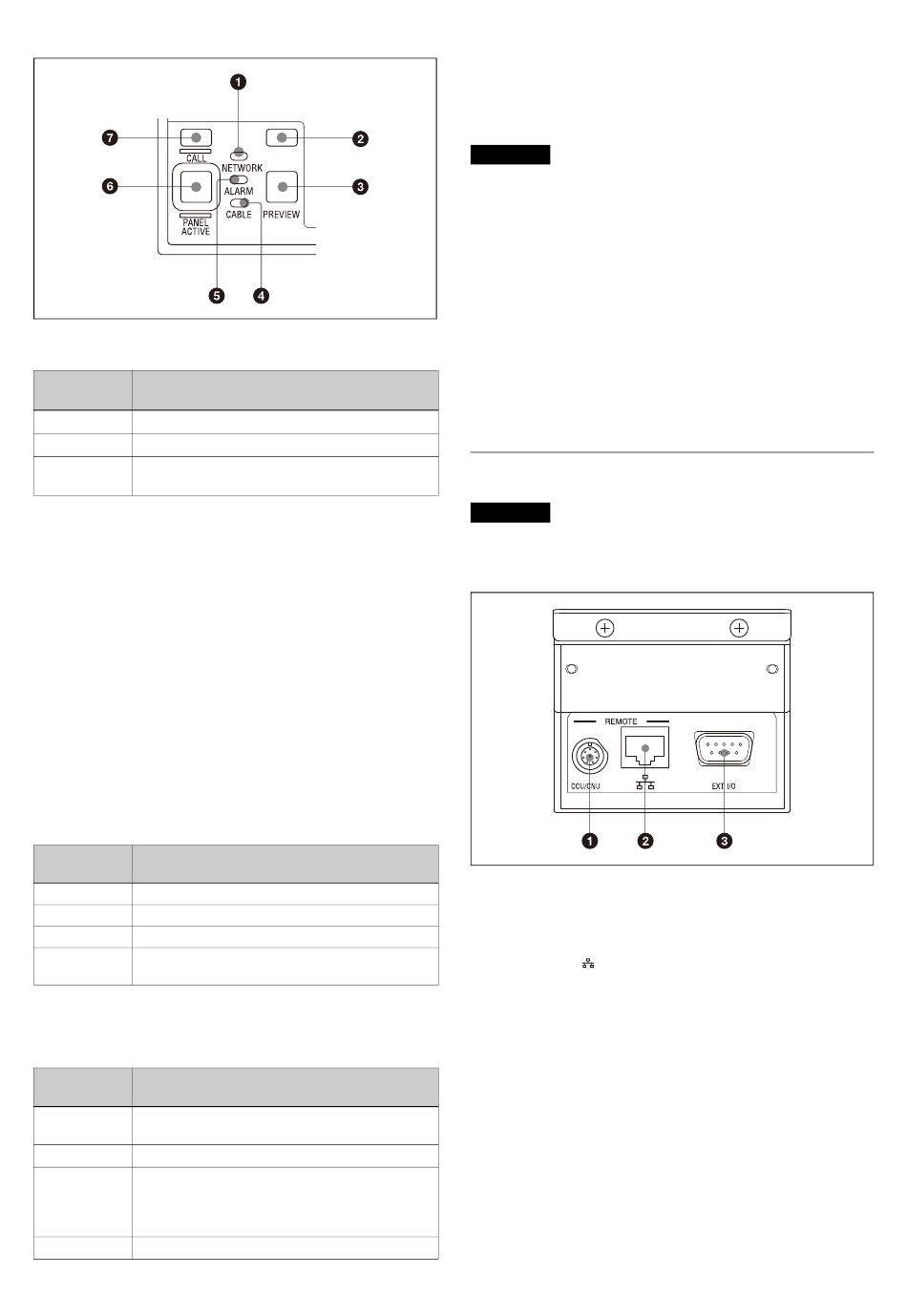

Panneau de commande/Bloc d'affichage d'état
a Indicateur NETWORK
Affiche l'état de la connexion réseau.
État
Signification
d'illumination
Allumé
Connecté par un dispositif de commande.
Clignotant
Impossible de trouver le dispositif de commande.
Éteint
Connexion au réseau de caméra impossible, ou
mode Legacy en cours d'utilisation.
b Touche attribuable (F3)
Vous pouvez attribuer n'importe quelle fonction à cette touche
en utilisant le menu Web.
Pour plus de détails, consultez « Configuration à partir du
menu Web » (page 17).
c Touche PREVIEW
Appuyez sur cette touche et maintenez-la enfoncée pour
émettre un signal de prévisualisation aussi longtemps que
vous appuyez sur la touche.
Pour plus de détails sur la configuration des réglages d'entrée/
de sortie, consultez « Configuration directe à partir du
panneau de commande » (page 13) ou « Configuration à
partir du menu Web » (page 17).
d Indicateur CABLE
Ceci indique l'état de la communication de la caméra et de la
CCU.
État
Signification
d'illumination
Allumé (vert)
Le niveau de réception est bon.
Allumé (jaune) Le niveau de réception est faible.
Allumé (rouge) Le niveau de réception est très faible.
Éteint
La caméra est hors tension ou une erreur de
communication s'est produite.
e Indicateur ALARM
Ceci indique l'état de l'appareil et l'état du dispositif
commandé par l'appareil.
État
Signification
d'illumination
Allumé (rouge) Une erreur s'est produite sur le dispositif
commandé par l'appareil.
Allumé (vert)
L'appareil démarre.
Clignote
Une erreur s'est produite sur l'appareil.
(jaune)
Un dispositif USB non pris en charge a été
connecté. Ou l'heure n'est pas correctement
configurée.
Éteint
L'appareil fonctionne normalement.
f Touche PANEL ACTIVE
Appuyez sur cette touche pour autoriser le contrôle. Elle
permet aussi d'empêcher toute utilisation accidentelle, car
une caméra ne peut être contrôlée depuis ce panneau de
commande lorsque cette touche et la touche PARA ne sont
pas allumées.
Remarque
Dans un système en mode MCS, le fonctionnement du
panneau actif est désactivé si la communication avec le maître
est interrompue.
Dans cet état, vous pouvez appuyer sur la touche PANEL
ACTIVE et la maintenir enfoncée pour acquérir de force l'état
du panneau actif.
g Touche CALL
Cette touche sert à la communication. Si vous appuyez sur
cette touche, l'état de l'indicateur de comptage de la caméra
ou de la CCU change, et un signal d'appel est envoyé. De
même, un signal d'appel peut être reçu depuis un autre
dispositif. Lorsqu'un signal d'appel est envoyé (ou reçu), ce
bouton s'allume et la sonorité d'appel retentit. La sonorité
d'appel peut être sélectionnée dans le menu.
Panneau de connecteurs
Remarque
Lorsque l'alimentation est fournie par le connecteur CCU/CNU
ou le connecteur EXT I/O, désactivez l'alimentation PoE du
connecteur réseau.
a Connecteur CCU/CNU REMOTE (multiconnecteur
8 broches, femelle)
Connectez-le au connecteur RCP/CNU de la CCU ou au
connecteur RCP de la CNU.
b Connecteur
(Réseau) (RJ-45 8 broches)
Utilisez-le pour la connexion à un réseau. Connectez-le à un
concentrateur 10BASE-T/100BASE-TX à l'aide d'un câble
réseau (type blindé, catégorie 5 ou supérieure). Ce
connecteur peut recevoir l'alimentation d'un dispositif Power
over Ethernet (PoE) conforme à IEEE802.3af.
c Connecteur EXT I/O (D-sub 9 broches, femelle)
À utiliser pour les connexions d'interface externes.
