enclosure 0
Node

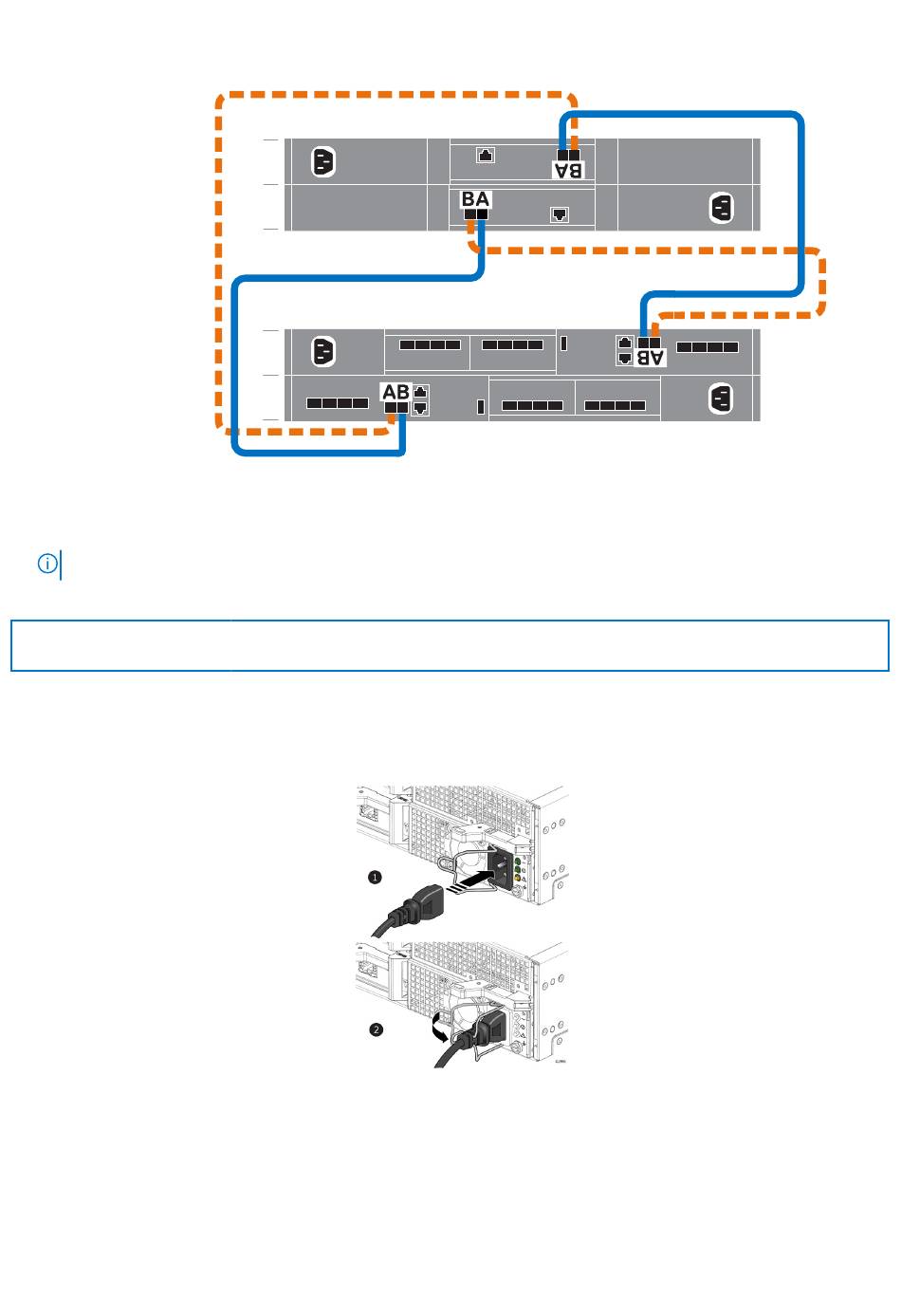

Figure 10. Câblage du Boîtier de base à un boîtier d'extension
REMARQUE :
Pour des schémas de câblage supplémentaires, reportez-vous à la fiche technique des étiquettes de câbles.
Identifier
Version
Status
Connecter les câbles d'alimentation Boîtier d'extension SAS
Étapes
1. Connectez le câble d'alimentation au module d'alimentation/de refroidissement.
Figure 11. Fixation du câble d'alimentation
2. Insérez le crochet de fixation (dispositif antitraction) à la base de chaque câble d'alimentation.
Le crochet de fixation évite toute déconnexion intempestive du câble d'alimentation.
B
A
B
A
GUID-B37D06D0-6EB8-4196-995F-260213E9F798
2
Translation approved
Installez un nouveau Boîtier de base et un boîtier d'extension en option
21
