Retrait D'un Cache; Installez Les Rails Dans L'armoire - Dell EMC PowerStore 1000 Guide D'installation

Dans la plupart des armoires, les incréments d'1U sont marqués par une ligne horizontale ou de petits trous dans les montants.
2. Tenez compte de ces recommandations afin de choisir un espace 2U pour le boîtier d'extension dans l'armoire.
Identifier
Version
Status

Retrait d'un cache

À propos de cette tâche
Dans la plupart des cas, le slot avant du boîtier est recouvert par un cache fixé aux supports de verrouillage. Si l'emplacement où vous
comptez installer le boîtier est couvert par un ou plusieurs caches, retirez-les en procédant comme indiqué ci-après.
Étapes
1. Retirez les caches.
2. Utilisez un tournevis plat ou un outil similaire pour faire levier sur les supports de verrouillage
verrouillage , page 17).

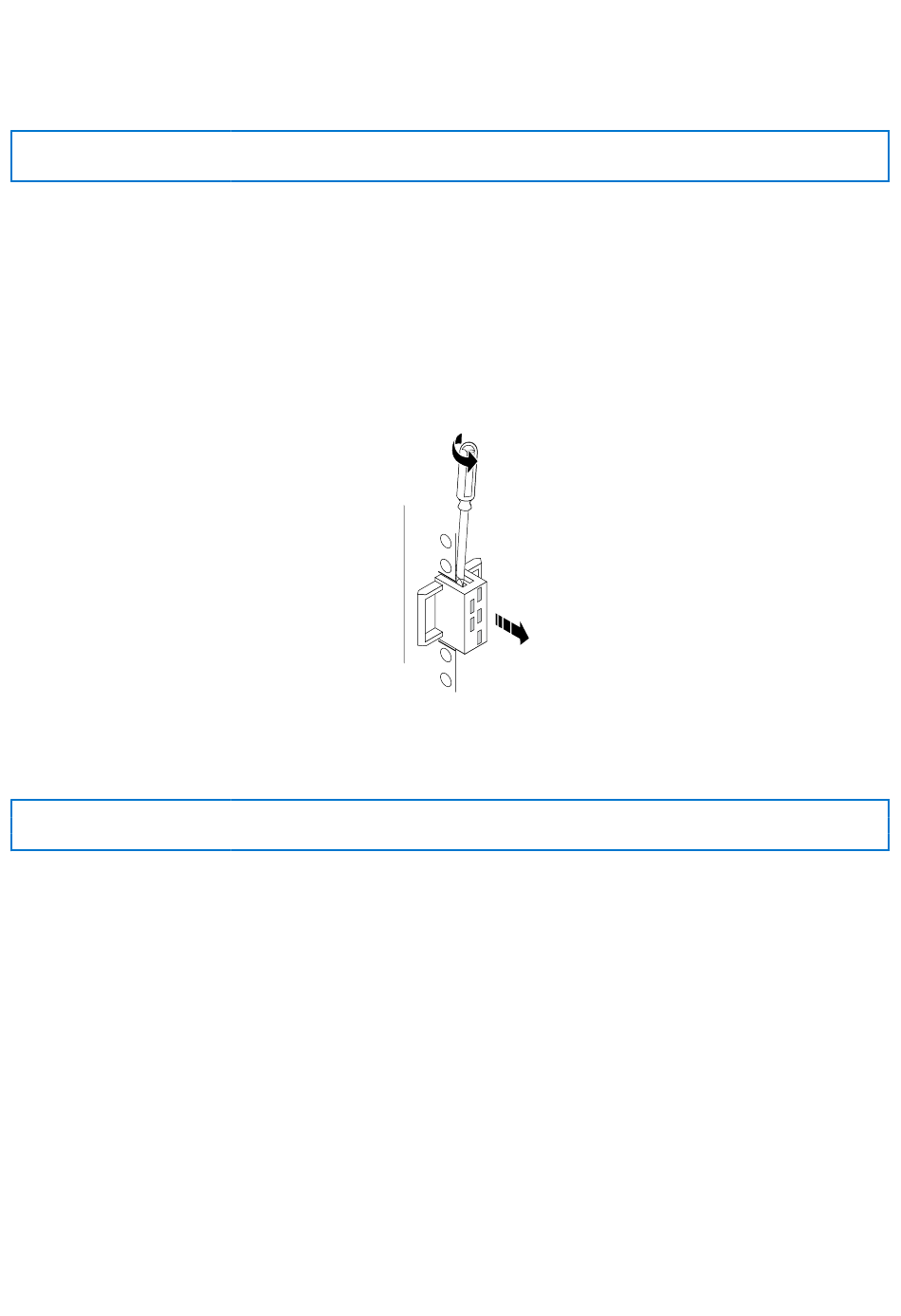

Figure 5. Action de levier sur un support de verrouillage
Identifier
Version
Status

Installez les rails dans l'armoire.

Cette tâche décrit la procédure d'installation d'un rail. Après l'installation d'un rail, répétez la procédure pour l'autre rail. La procédure est la
même pour les rails gauche et droit. Vous pouvez installer les rails dans un rack à orifice carré ou rond.
Étapes
1. Placez l'embout du rail afin que l'étiquette AVANT soit située à l'avant du rack et soit orientée vers l'intérieur du rack, tout en orientant
l'arrière du rail de sorte à aligner le niveau sur les orifices situés à l'arrière du rack.
2. À l'arrière du rack, tirez le rail vers l'arrière, jusqu'à ce que le loquet soit verrouillé.
3. Pour installer la pièce front-end du rail, appuyez sur le bouton d'éjection du loquet bleu jusqu'à ce que le loquet pivote en position
ouverte.
4. Tirez le rail vers l'avant jusqu'à ce que les broches s'enclenchent dans les orifices à l'avant du rack, puis relâchez le loquet pour fixer le
rail en place.
GUID-8DD80713-7C78-46E9-B6AB-156AE2C08149
1
Translation approved
GUID-60EF355A-A31B-413B-90CF-07EAAD6EE278
1
Translation approved
Installez un nouveau Boîtier de base et un boîtier d'extension en option
(Action de levier sur un support de
