Connectez Le Boîtier De Base Au Boîtier D'extension - Dell EMC PowerStore 1000 Guide D'installation

Étapes
1. Le cas échéant, retirez la bande de protection en plastique de l'avant du panneau.
2. Alignez le panneau par rapport au boîtier.
3. Insérez délicatement le panneau dans l'armoire jusqu'à ce qu'il s'enclenche.
4. Si le panneau est muni d'un verrou à clé, verrouillez-le à l'aide de la clé fournie.

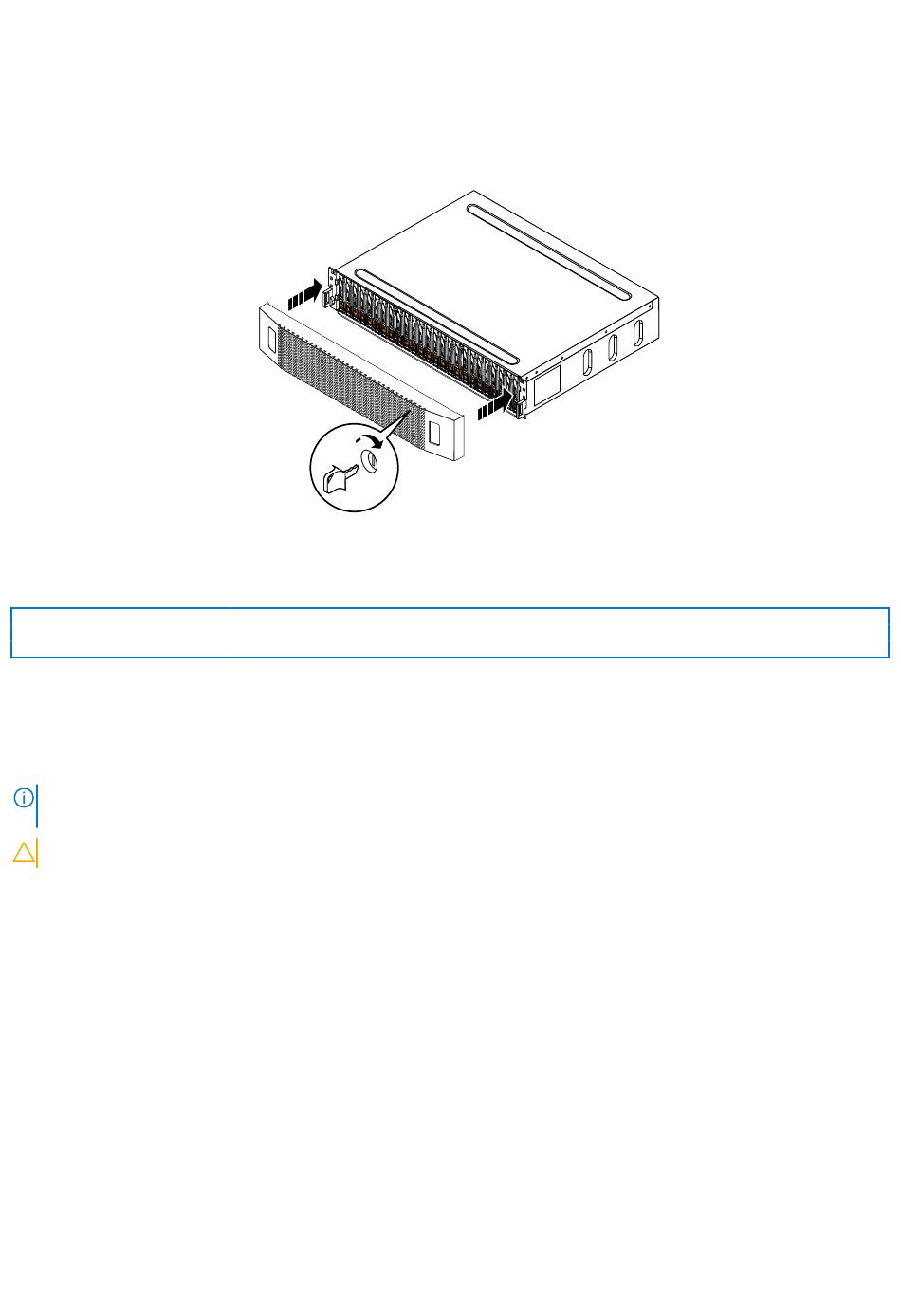

Figure 9. Installation du panneau
Identifier
Version
Status
Connectez le Boîtier de base au boîtier d'extension.
Suivez ces instructions pour connecter le Boîtier de base à un boîtier d'extension.
Prérequis
REMARQUE : Une armoire nécessite quatre câbles SAS, deux armoires nécessitent six câbles SAS et trois armoires nécessitent huit
câbles SAS. Vérifiez que vous disposez de la quantité correcte de câbles avant de commencer.
PRÉCAUTION : Un câblage incorrect peut entraîner le verrouillage de tous les nouveaux disques.
Apposez les étiquettes appropriées à chaque extrémité des câbles suivants :
● Câble reliant le nœud au premier boîtier d'extension
● Câble reliant le nœud au dernier boîtier d'extension
● Câble reliant le boîtier d'extension au boîtier d'extension si vous en installez plusieurs
Étapes
1. Raccordez le port B du SAS de chaque nœud sur le Boîtier de base à la carte LCC (Link Control Card) au premier boîtier d'extension
de la pile :
a. Connectez le nœud A, port SAS B au port A de la carte LCC A du boîtier d'extension.
b. Connectez le nœud B, port SAS B au port A de la carte LCC B du boîtier d'extension.
2. Raccordez le port A du SAS de chaque nœud sur le Boîtier de base aux cartes LCC du dernier boîtier d'extension de la pile :
a. Connectez le port SAS A du nœud A au port B de la carte LCC B du dernier boîtier d'extension.
b. Connectez le port SAS A du nœud B au port B de la carte LCC A du dernier boîtier d'extension.
3. Si vous installez plusieurs boîtiers d'extension, raccordez le boîtier d'extension au boîtier d'extension :
a. Raccordez le port B de la carte LCC A du premier boîtier d'extension au port A de la carte LCC A du boîtier d'extension suivant.
b. Raccordez le port B de la carte LCC B du premier boîtier d'extension au port A de la carte LCC B du boîtier d'extension suivant.
